悬挑脚手架施工方案(分段悬挑)VIP免费

悬挑脚手架施工方案(分段悬挑)_第1页
1/35
悬挑脚手架施工方案(分段悬挑)_第2页
2/35
悬挑脚手架施工方案(分段悬挑)_第3页
3/35

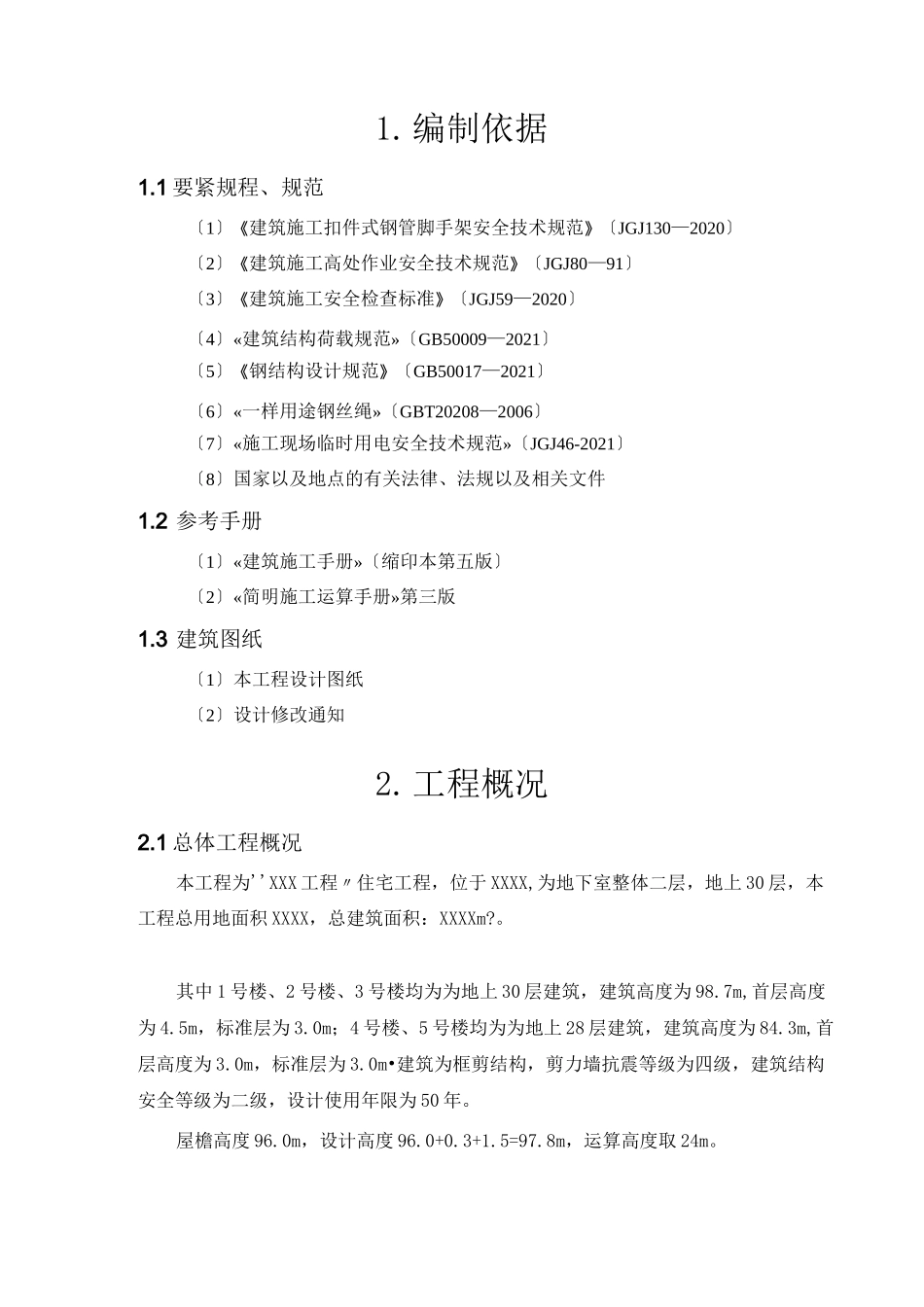

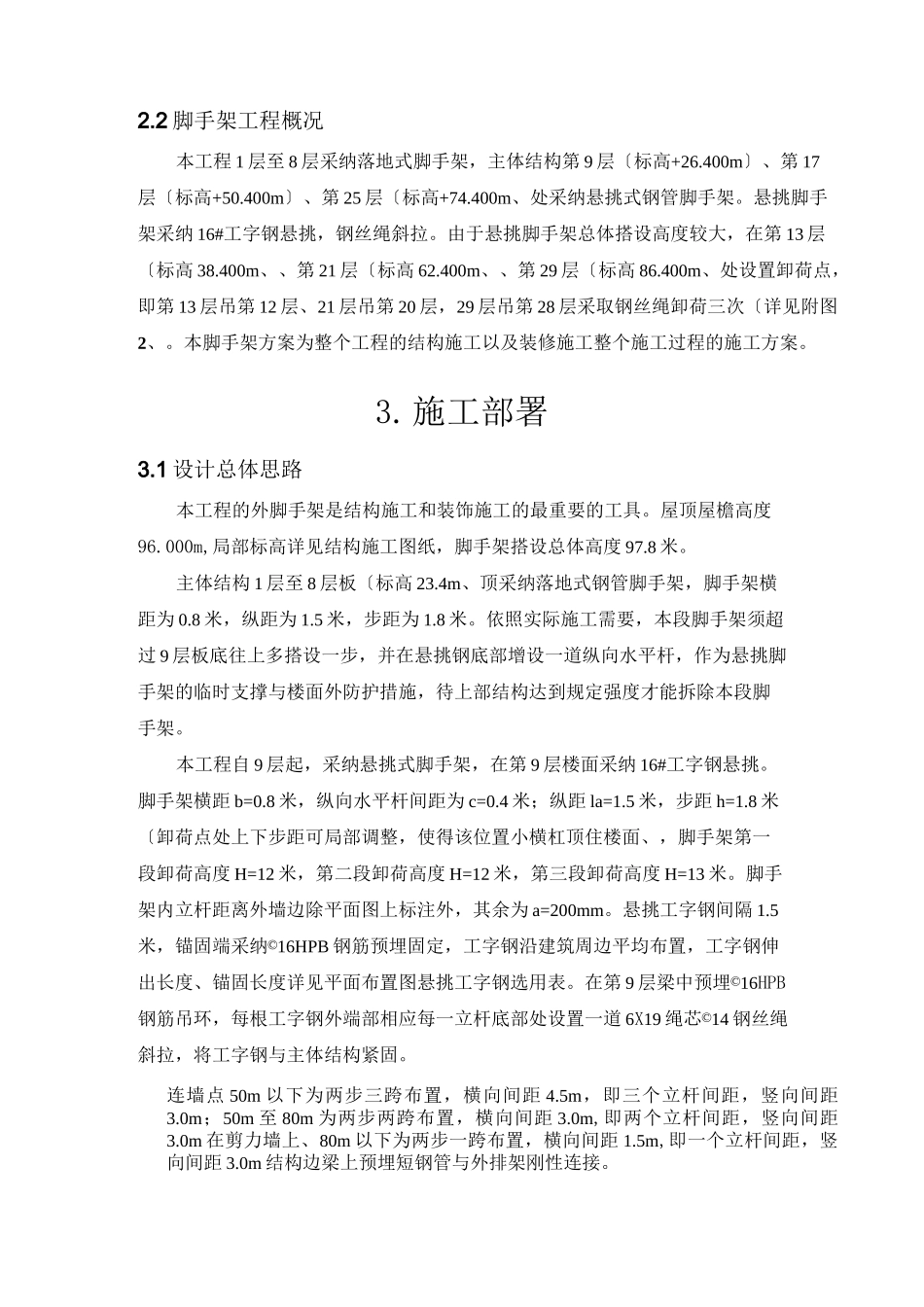

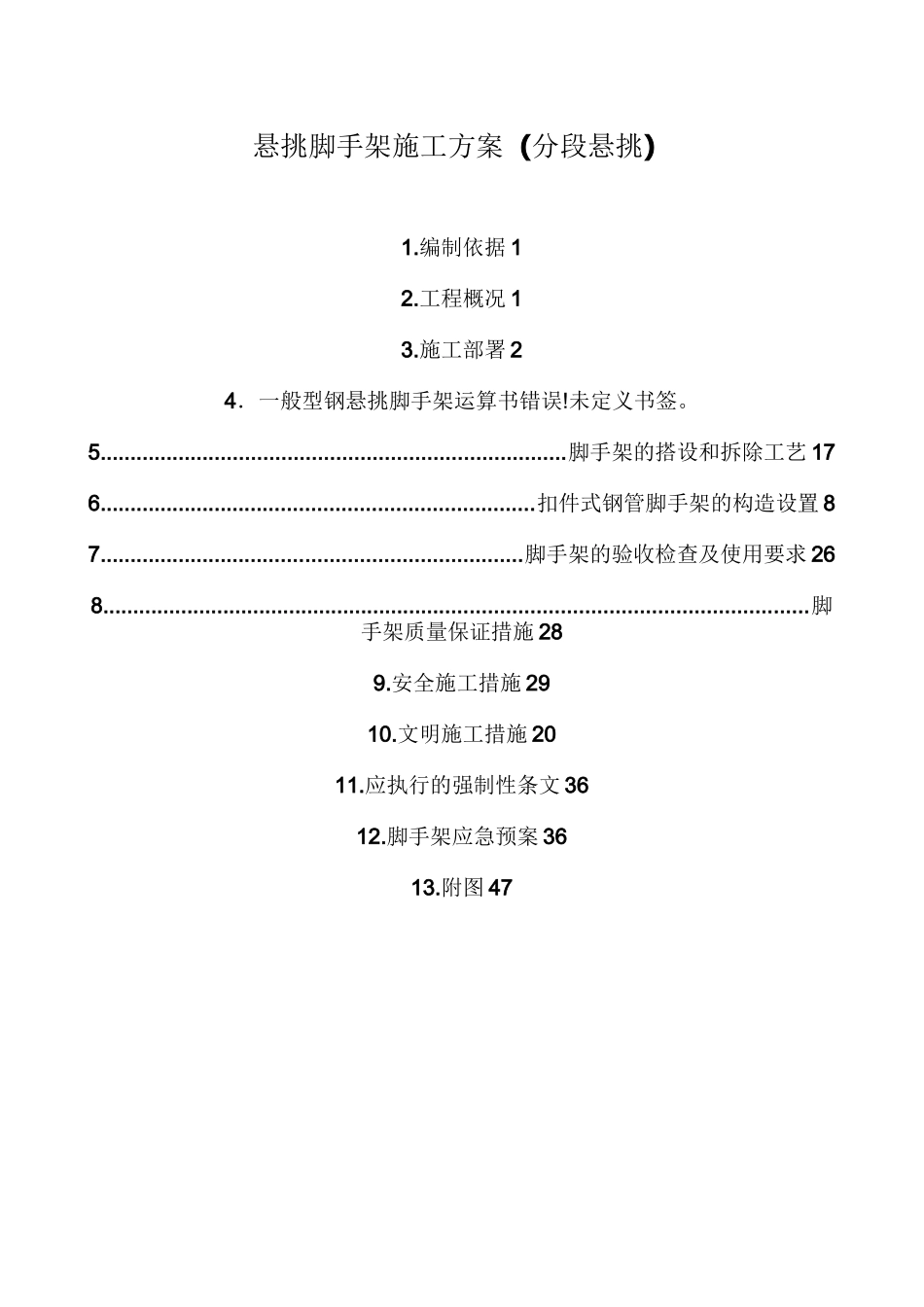

悬挑脚手架施工方案(分段悬挑)1.编制依据 12.工程概况 13.施工部署 24.一般型钢悬挑脚手架运算书错误!未定义书签。5.............................................................................脚手架的搭设和拆除工艺 176........................................................................扣件式钢管脚手架的构造设置 87......................................................................脚手架的验收检查及使用要求 268.....................................................................................................................脚手架质量保证措施 289.安全施工措施 2910.文明施工措施 2011.应执行的强制性条文 3612.脚手架应急预案 3613.附图 471.编制依据1.1 要紧规程、规范〔1〕《建筑施工扣件式钢管脚手架安全技术规范》〔JGJ130—2020〕〔2〕《建筑施工高处作业安全技术规范》〔JGJ80—91〕〔3〕《建筑施工安全检查标准》〔JGJ59—2020〕〔4〕«建筑结构荷载规范»〔GB50009—2021〕〔5〕《钢结构设计规范》〔GB50017—2021〕〔6〕«一样用途钢丝绳»〔GBT20208—2006〕〔7〕«施工现场临时用电安全技术规范»〔JGJ46-2021〕〔8〕国家以及地点的有关法律、法规以及相关文件1.2 参考手册〔1〕«建筑施工手册»〔缩印本第五版〕〔2〕«简明施工运算手册»第三版1.3 建筑图纸〔1〕本工程设计图纸〔2〕设计修改通知2.工程概况2.1 总体工程概况本工程为''XXX 工程〃住宅工程,位于 XXXX,为地下室整体二层,地上 30 层,本工程总用地面积 XXXX,总建筑面积:XXXXm?。其中 1 号楼、2 号楼、3 号楼均为为地上 30 层建筑,建筑高度为 98.7m,首层高度为 4.5m,标准层为 3.0m;4 号楼、5 号楼均为为地上 28 层建筑,建筑高度为 84.3m,首层高度为 3.0m,标准层为 3.0m•建筑为框剪结构,剪力墙抗震等级为四级,建筑结构安全等级为二级,设计使用年限为 50 年。屋檐高度 96.0m,设计高度 96.0+0.3+1.5=97.8m,运算高度取 24m。2.2 脚手架工程概况本工程 1 层至 8 层采纳落地式脚手架,主体结构第 9 层〔标高+26.400m〕、第 17层〔标高+50.400m〕、第 25 层〔标高+74.400m、处采纳悬挑式钢管脚手架。悬挑脚手架采纳 16#工字钢悬挑,钢丝绳斜拉。由于悬挑脚手架总体搭设高度较大,在第 13 层〔标高 38.400m、、第 21 层〔标高 62.400m、、第 29 层...
