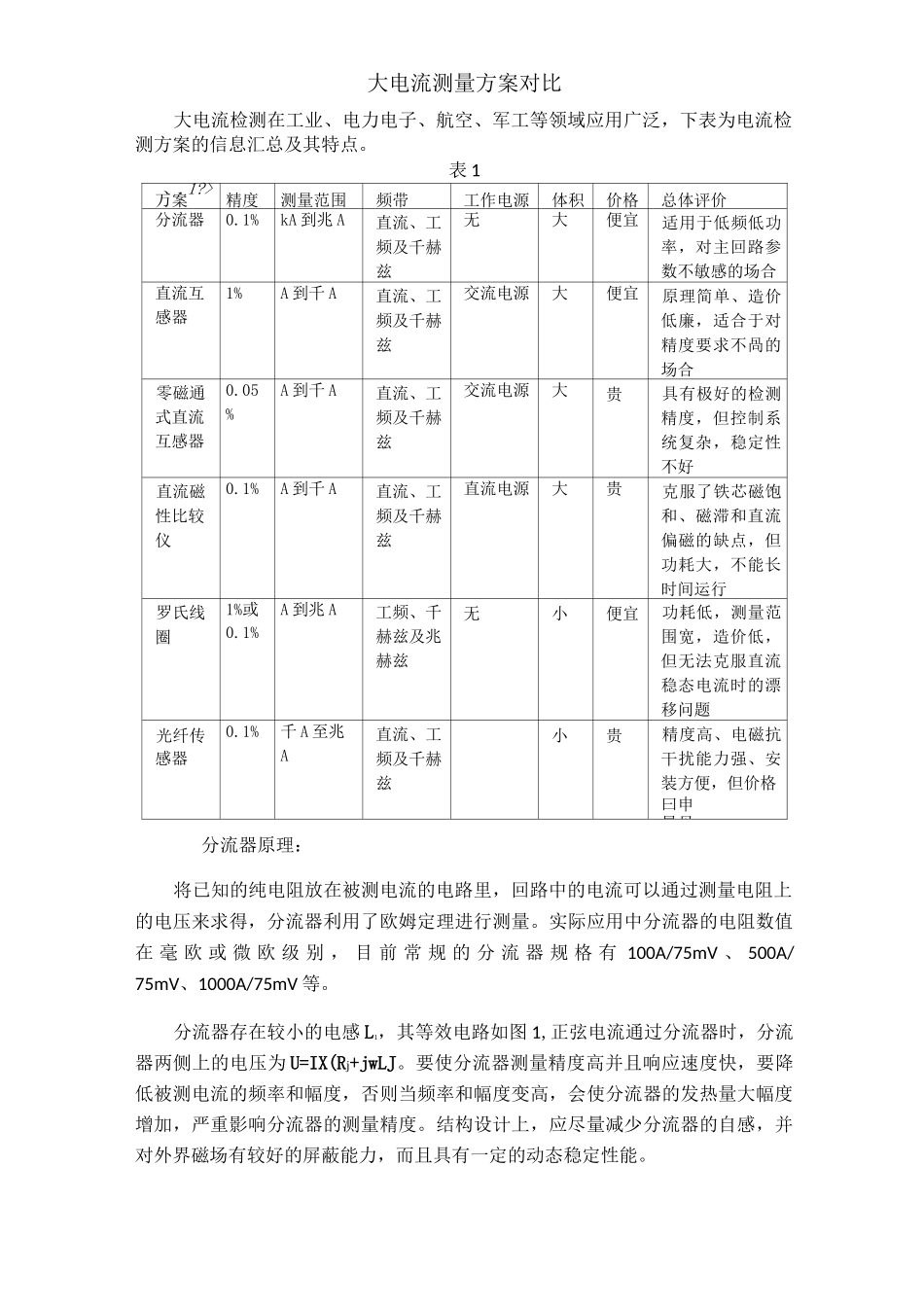

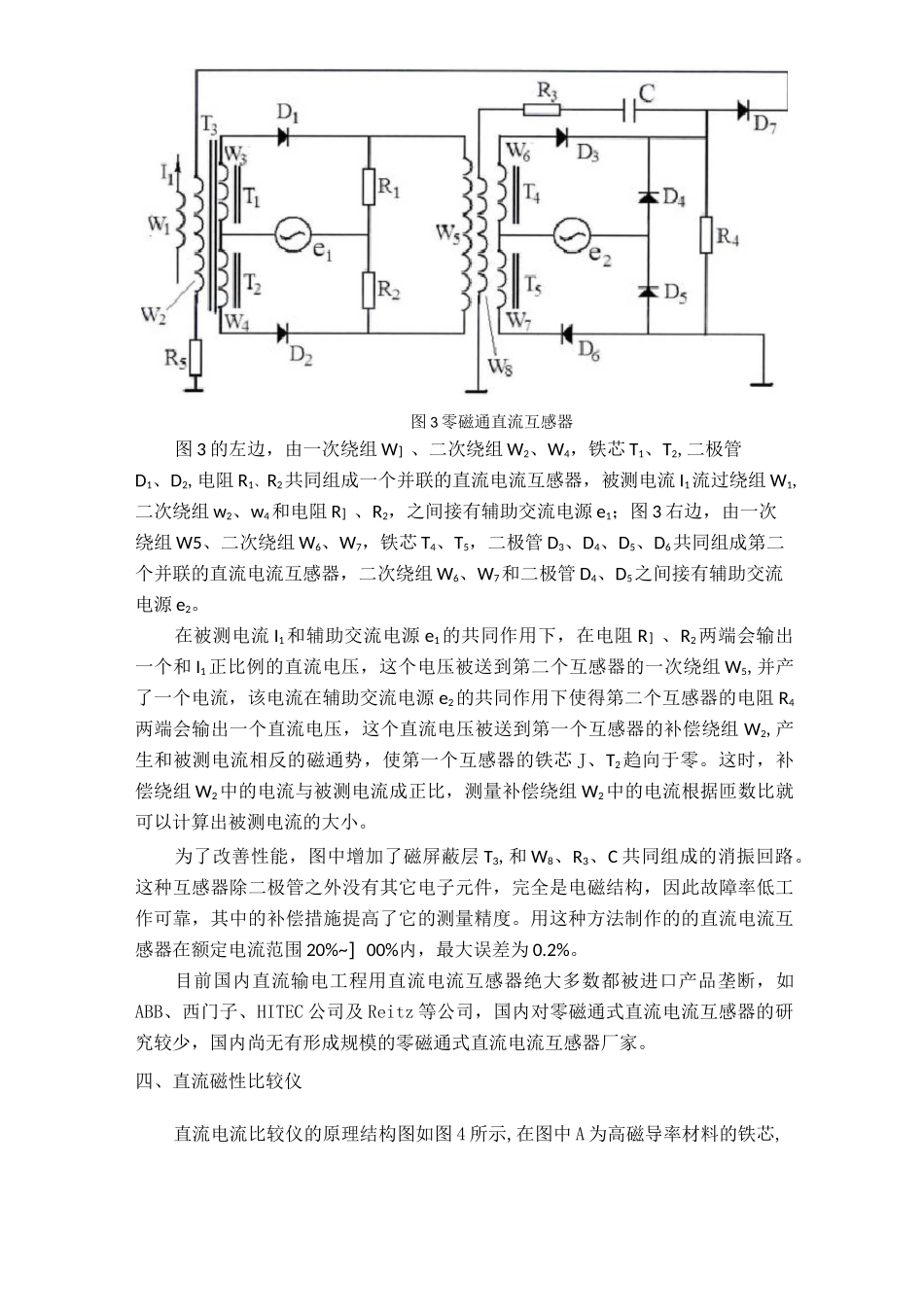

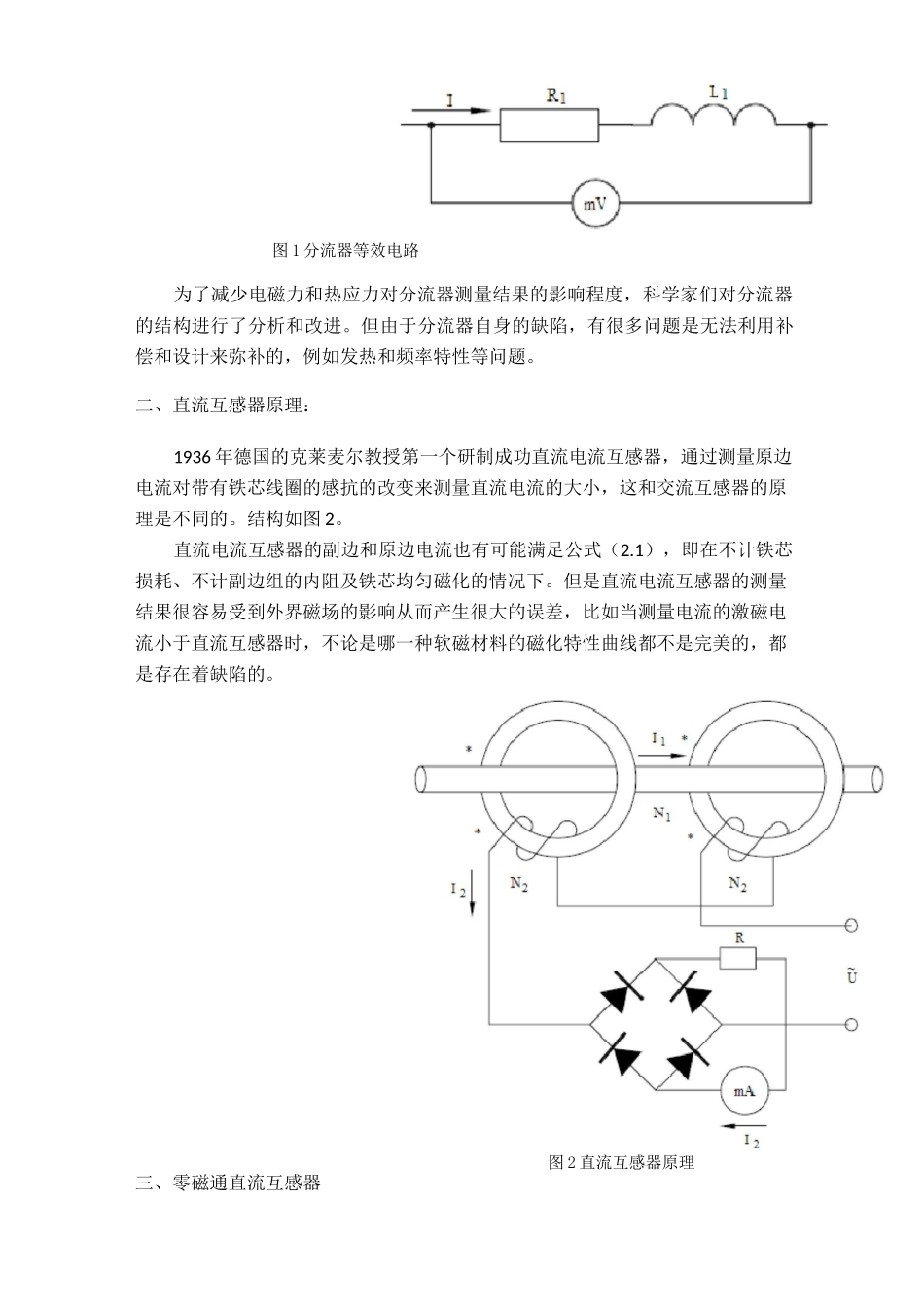

大电流测量方案对比大电流检测在工业、电力电子、航空、军工等领域应用广泛，下表为电流检测方案的信息汇总及其特点。表 1、.1?>万案精度测量范围频带工作电源体积价格总体评价分流器0.1%kA 到兆 A直流、工频及千赫兹无大便宜适用于低频低功率，对主回路参数不敏感的场合直流互感器1%A 到千 A直流、工频及千赫兹交流电源大便宜原理简单、造价低廉，适合于对精度要求不咼的场合零磁通式直流互感器0.05%A 到千 A直流、工频及千赫兹交流电源大贵具有极好的检测精度，但控制系统复杂，稳定性不好直流磁性比较仪0.1%A 到千 A直流、工频及千赫兹直流电源大贵克服了铁芯磁饱和、磁滞和直流偏磁的缺点，但功耗大，不能长时间运行罗氏线圈1%或0.1%A 到兆 A工频、千赫兹及兆赫兹无小便宜功耗低，测量范围宽，造价低，但无法克服直流稳态电流时的漂移问题光纤传感器0.1%千 A 至兆A直流、工频及千赫兹小贵精度高、电磁抗干扰能力强、安装方便，但价格曰申昂贝分流器原理：将已知的纯电阻放在被测电流的电路里，回路中的电流可以通过测量电阻上的电压来求得，分流器利用了欧姆定理进行测量。实际应用中分流器的电阻数值在 毫 欧 或 微 欧 级 别 ， 目 前 常 规 的 分 流 器 规 格 有 100A/75mV 、 500A/75mV、1000A/75mV 等。分流器存在较小的电感 L1，其等效电路如图 1,正弦电流通过分流器时，分流器两侧上的电压为 U=IX(Rj+jwLJ。要使分流器测量精度高并且响应速度快，要降低被测电流的频率和幅度，否则当频率和幅度变高，会使分流器的发热量大幅度增加，严重影响分流器的测量精度。结构设计上，应尽量减少分流器的自感，并对外界磁场有较好的屏蔽能力，而且具有一定的动态稳定性能。图 1 分流器等效电路为了减少电磁力和热应力对分流器测量结果的影响程度，科学家们对分流器的结构进行了分析和改进。但由于分流器自身的缺陷，有很多问题是无法利用补偿和设计来弥补的，例如发热和频率特性等问题。二、直流互感器原理：1936 年德国的克莱麦尔教授第一个研制成功直流电流互感器，通过测量原边电流对带有铁芯线圈的感抗的改变来测量直流电流的大小，这和交流互感器的原理是不同的。结构如图 2。直流电流互感器的副边和原边电流也有可能满足公式（2.1），即在不计铁芯损耗、不计副边组的内阻及铁芯均匀磁化的情况下。但是直流电流互感器的测量结果很容易受到外界磁场的影响从而产生很大的误差，比如当测量电流的激磁...
