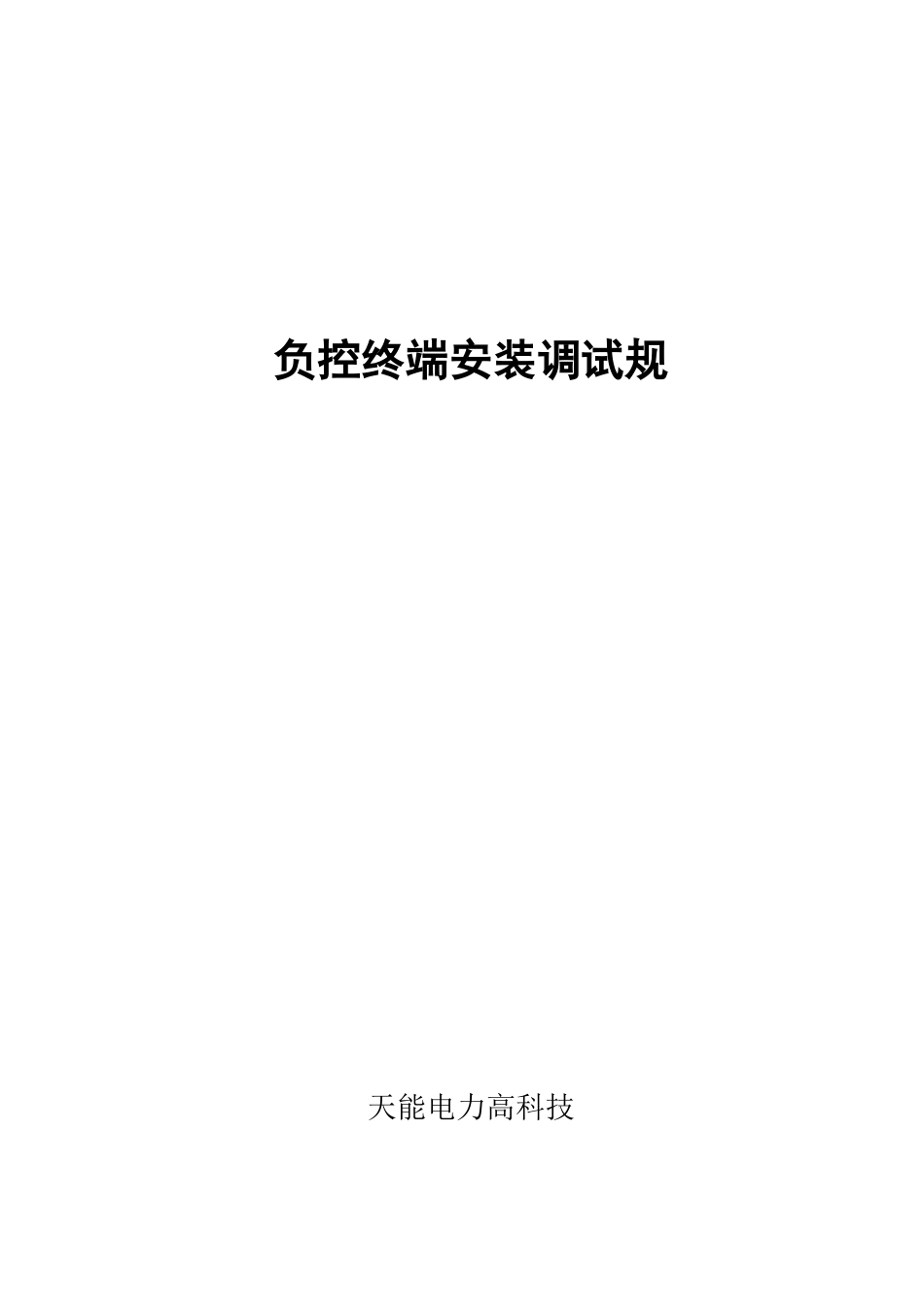

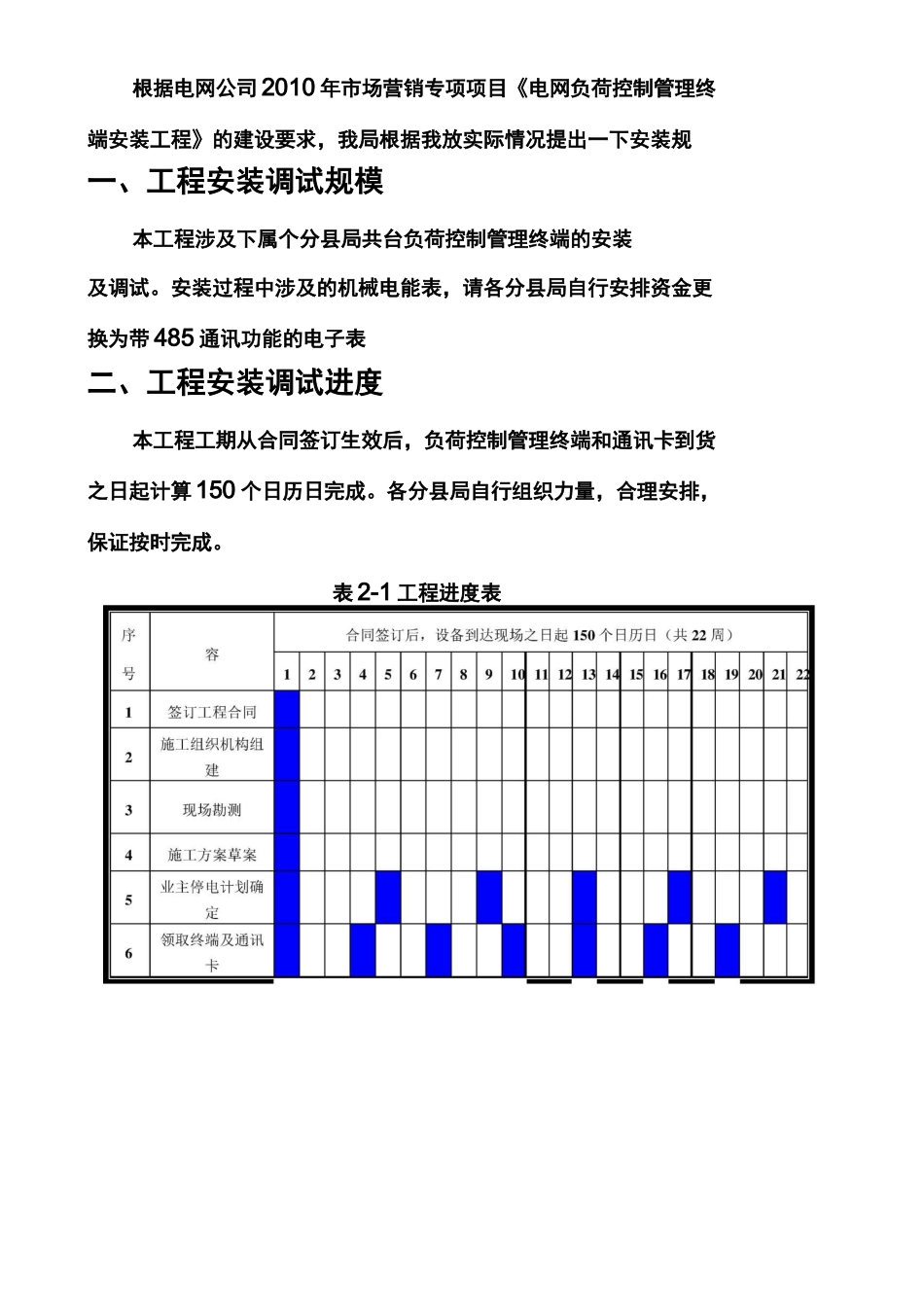

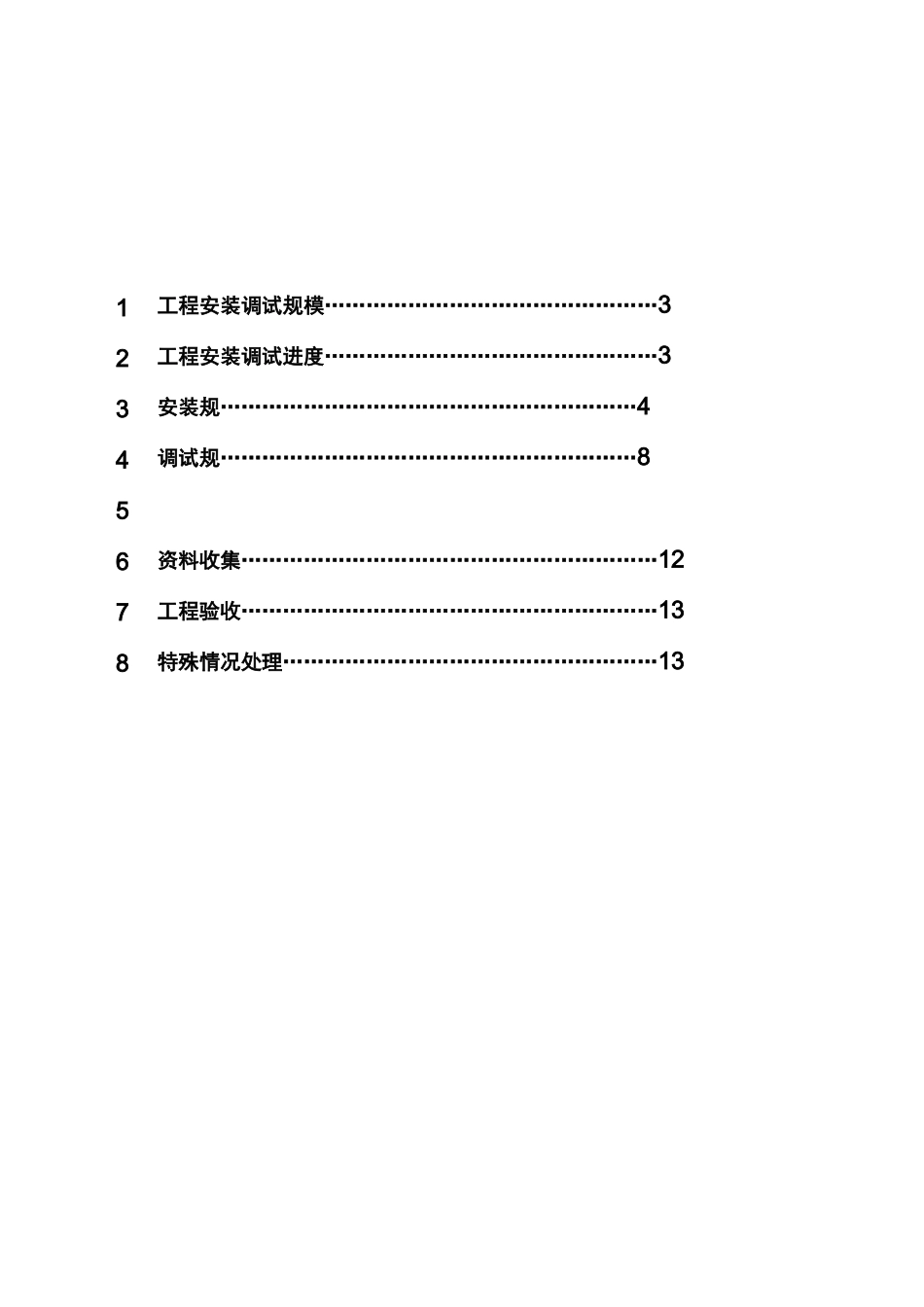

负控终端安装调试规天能电力高科技工程安装调试规模…………………………………………3工程安装调试进度…………………………………………3安装规……………………………………………………4调试规……………………………………………………8资料收集……………………………………………………12工程验收……………………………………………………13特殊情况处理………………………………………………1312345678根据电网公司 2010 年市场营销专项项目《电网负荷控制管理终端安装工程》的建设要求，我局根据我放实际情况提出一下安装规一、工程安装调试规模本工程涉及下属个分县局共台负荷控制管理终端的安装及调试。安装过程中涉及的机械电能表，请各分县局自行安排资金更换为带 485 通讯功能的电子表二、工程安装调试进度本工程工期从合同签订生效后，负荷控制管理终端和通讯卡到货之日起计算 150 个日历日完成。各分县局自行组织力量，合理安排，保证按时完成。表 2-1 工程进度表三、安装规总体要求：终端安装于透明表箱，用控制电缆将电压引入表箱，经端子盒后接入终端，RS-485 通信电缆直接引入。一）、安装前的准备工作：1、RS-485 通信电缆、交流电压导线选用质量认证合格的材料。1）RS-485 通信电缆：可选用红黑双色屏蔽双绞线，不低于2x0.5mm2;（2）交流电压导线：选用铜质单芯绝缘线,电压导线截面积不低于 2.5mm2。导线按 A、B、C、N 相色黄、绿、红、黑配置。（3）控制电缆：室外安装须使用控制电缆。电缆芯数应满足要求。2、配件：表 3-1 室外安装配件清单序号名称型号数量单位1室外透明表箱夕卜形尺寸:450x250x150mm1个2.2室外透明表箱安装配件1套3M 垫铁（镀锌）50x5x2302个4带移动槽的横担60x5x6002个5UI 型抱箍016x2302个6单头栓4套7接线端子盒三相三线或三相四线1套表 3-2 室安装配件清单序号名称型号数量单位1室外透明表箱夕卜形尺寸:450x250x150mm1个2室外透明表箱安装配件1套3接线端子盒三相三线或三相四线1套注：M 垫铁（镀锌）带移动槽的横担、UI 型抱箍、单头栓、接线端子盒根据现场实际情况自行定制安装二）终端安装按以下步骤安装用电现场管理终端：1. 选择易于安装的位置，对照用电现场管理终端上挂钩中间位置用O5mm 钻头钻一个孔;对照用电现场管理终端底壳两个螺孔位置用 O5mm 钻头钻两个孔。将用电现场管理终端垂直悬挂在挂钩螺钉上，并拧紧下方固定螺钉。注意保证挂钩与挂钩螺钉之间、挂钩...
