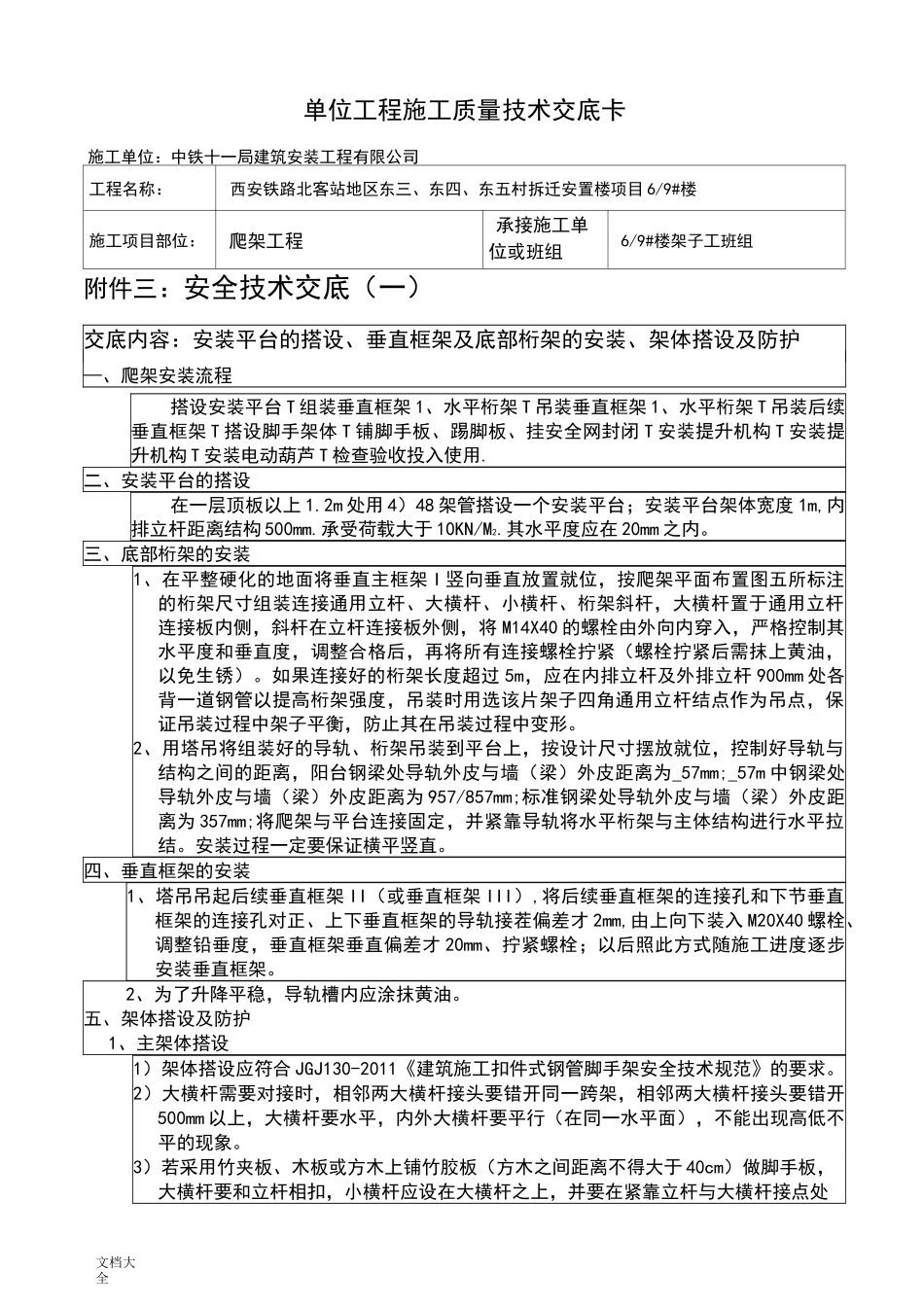

文档大全单位工程施工质量技术交底卡施工单位：中铁十一局建筑安装工程有限公司工程名称：西安铁路北客站地区东三、东四、东五村拆迁安置楼项目 6/9#楼施工项目部位：爬架工程承接施工单位或班组6/9#楼架子工班组附件三：安全技术交底（一）交底内容：安装平台的搭设、垂直框架及底部桁架的安装、架体搭设及防护—、爬架安装流程搭设安装平台 T 组装垂直框架 1、水平桁架 T 吊装垂直框架 1、水平桁架 T 吊装后续垂直框架 T 搭设脚手架体 T 铺脚手板、踢脚板、挂安全网封闭 T 安装提升机构 T 安装提升机构 T 安装电动葫芦 T 检查验收投入使用.二、安装平台的搭设在一层顶板以上 1.2m 处用 4）48 架管搭设一个安装平台；安装平台架体宽度 1m,内排立杆距离结构 500mm.承受荷载大于 10KN/M2.其水平度应在 20mm 之内。三、底部桁架的安装1、在平整硬化的地面将垂直主框架 I 竖向垂直放置就位，按爬架平面布置图五所标注的桁架尺寸组装连接通用立杆、大横杆、小横杆、桁架斜杆，大横杆置于通用立杆连接板内侧，斜杆在立杆连接板外侧，将 M14X40 的螺栓由外向内穿入，严格控制其水平度和垂直度，调整合格后，再将所有连接螺栓拧紧（螺栓拧紧后需抹上黄油，以免生锈）。如果连接好的桁架长度超过 5m，应在内排立杆及外排立杆 900mm 处各背一道钢管以提高桁架强度，吊装时用选该片架子四角通用立杆结点作为吊点，保证吊装过程中架子平衡，防止其在吊装过程中变形。2、用塔吊将组装好的导轨、桁架吊装到平台上，按设计尺寸摆放就位，控制好导轨与结构之间的距离，阳台钢梁处导轨外皮与墙（梁）外皮距离为_57mm;_57m 中钢梁处导轨外皮与墙（梁）外皮距离为 957/857mm;标准钢梁处导轨外皮与墙（梁）外皮距离为 357mm;将爬架与平台连接固定，并紧靠导轨将水平桁架与主体结构进行水平拉结。安装过程一定要保证横平竖直。四、垂直框架的安装1、塔吊吊起后续垂直框架 II（或垂直框架 III）,将后续垂直框架的连接孔和下节垂直框架的连接孔对正、上下垂直框架的导轨接茬偏差才 2mm,由上向下装入 M20X40 螺栓、调整铅垂度，垂直框架垂直偏差才 20mm、拧紧螺栓；以后照此方式随施工进度逐步安装垂直框架。2、为了升降平稳，导轨槽内应涂抹黄油。五、架体搭设及防护1、主架体搭设1）架体搭设应符合 JGJ130-2011《建筑施工扣件式钢管脚手架安全技术规范》的要求。2）大横杆需要对接时，相邻两大横杆接头要错开同一跨架，...
