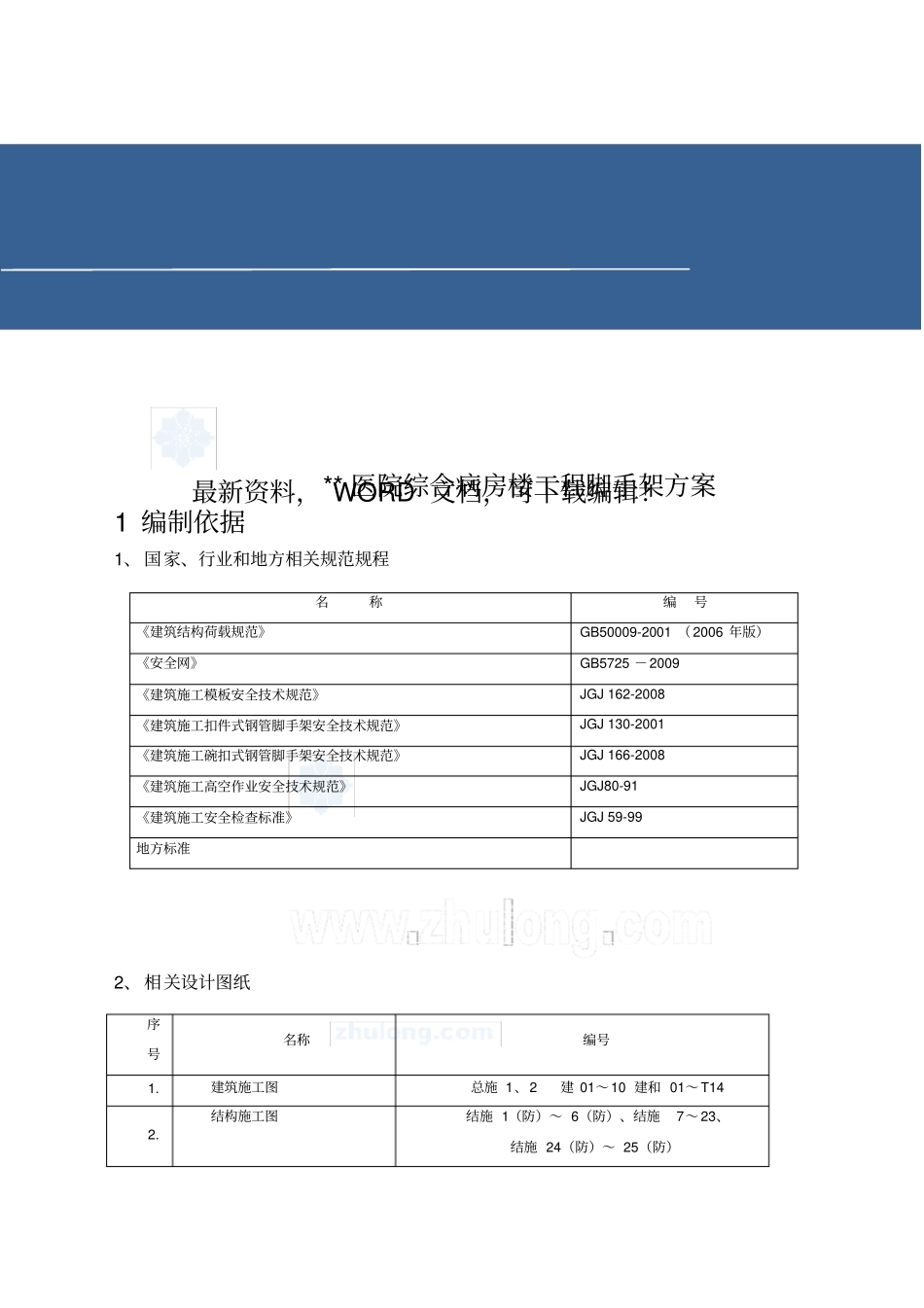

** 医院综合病房楼工程脚手架方案1 编制依据1、 国家、行业和地方相关规范规程名称编号《建筑结构荷载规范》GB50009-2001 （2006 年版）《安全网》GB5725 －2009 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2008 《建筑施工高空作业安全技术规范》JGJ80-91 《建筑施工安全检查标准》JGJ 59-99 地方标准2、 相关设计图纸序号名称编号1. 建筑施工图总施 1、2 建 01～10 建和 01～T14 2. 结构施工图结施 1（防）～ 6（防）、结施7～23、结施 24（防）～ 25（防）最新资料， WORD 文档，可下载编辑！3、 安全管理法规文件名称编号《建设工程安全生产管理条例》国务院第393 号令《危险性较大的分部分项工程安全管理办法》建质 [2009]87 号《建设工程高大模板支撑系统施工安全监督管理导则》建质 [2009]254 号地方法规2 工程概况1、工程结构建筑特点、危险性较大的分部分项工程概况本工程为 *** 医院改扩建工程，医院南临北顺城街，东侧为*** 街。综合病房楼为医技病房功能，结构形式为框架结构；东西长米，南北宽米，地下一层，地上七层，建筑总高米，建筑面积29606 ㎡。外墙装饰为仿金属涂料墙面、干挂夹芯复合金属板、金属保温装饰板仿金属涂料墙面。外门窗为塑钢门窗。幕墙为玻璃幕墙、石材幕墙。本工程结构和装修的施工必须采用外脚手架，考虑工期要求、施工现场平面和工程结构特点，标准层结构期间及外装修期间采用型钢悬挑脚手架，悬挑高度达到24 米，超过 20 米，因此本工程外脚手架属于超过一定规模的危险性较大的分部分项工程。2.施工平面布置图、相关结构平面、剖面图施工平面布置图见后附图附图 1、基础结构施工阶段现场平面布置图附图 2、主体结构与砌筑交叉施工阶段现场平面布置图附图 3、装修施工阶段现场平面布置图脚手架工程施工的重点、难点、特点4 施工准备材料准备所有脚手架搭设的材料必须要挑选强度高、质量合格的，应选用指定合格供应商产品, 应满足以下要求：（1）钢管：采用外径48mm，壁厚钢管，钢管材质使用力学性能适中的Q235 钢，其材质应符合《碳素结构钢》 (GB700) 的相应规定，并具备产品质量合格证和钢管材质检验报告；外径和壁厚符合质量要求；且端部应平整。 用于立杆、 大横杆、 剪刀撑和斜杆的钢管长度为3～6m。用于小横杆的钢管长度为～，以适应...
