升压站一次设备参数讲解VIP免费

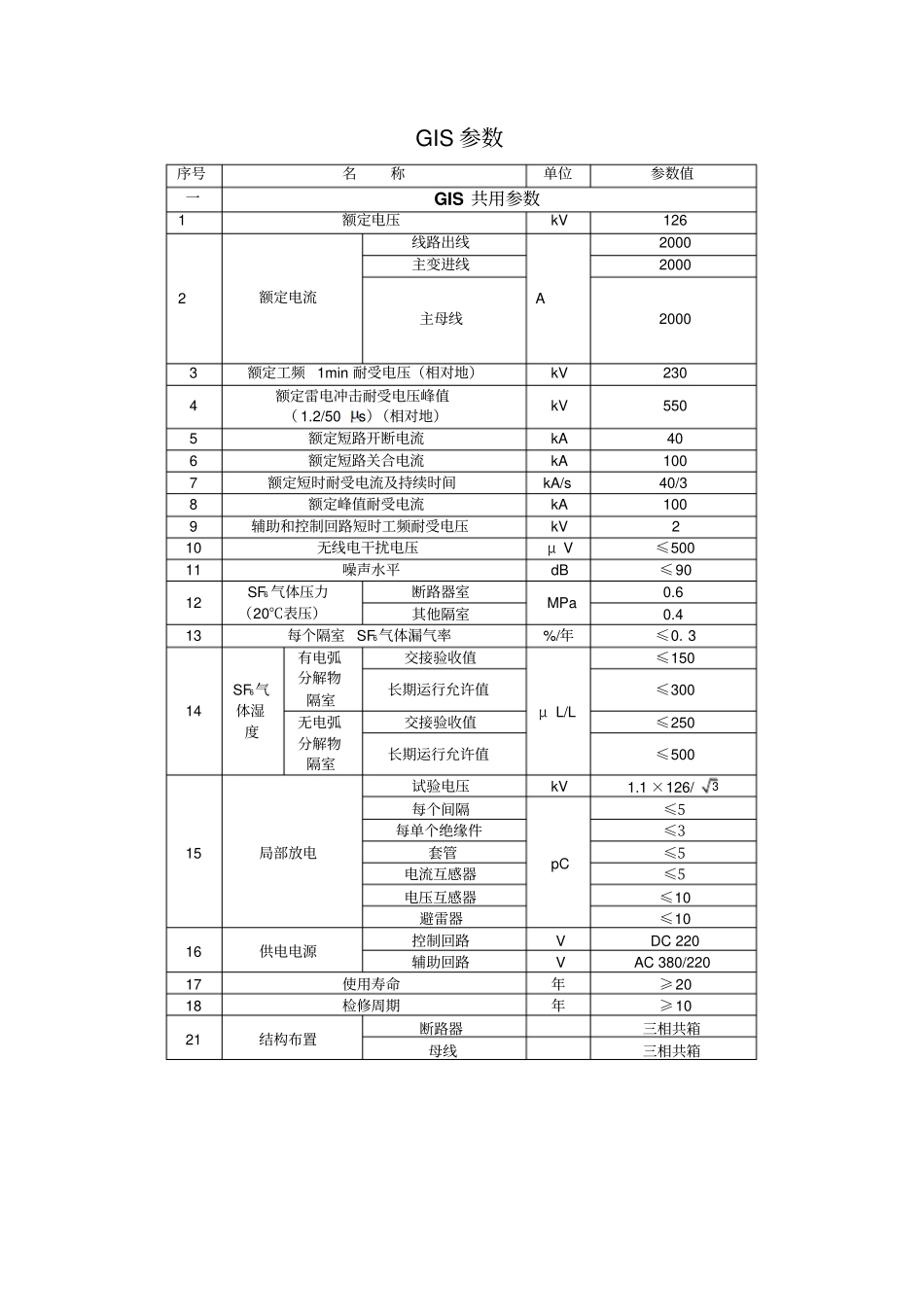

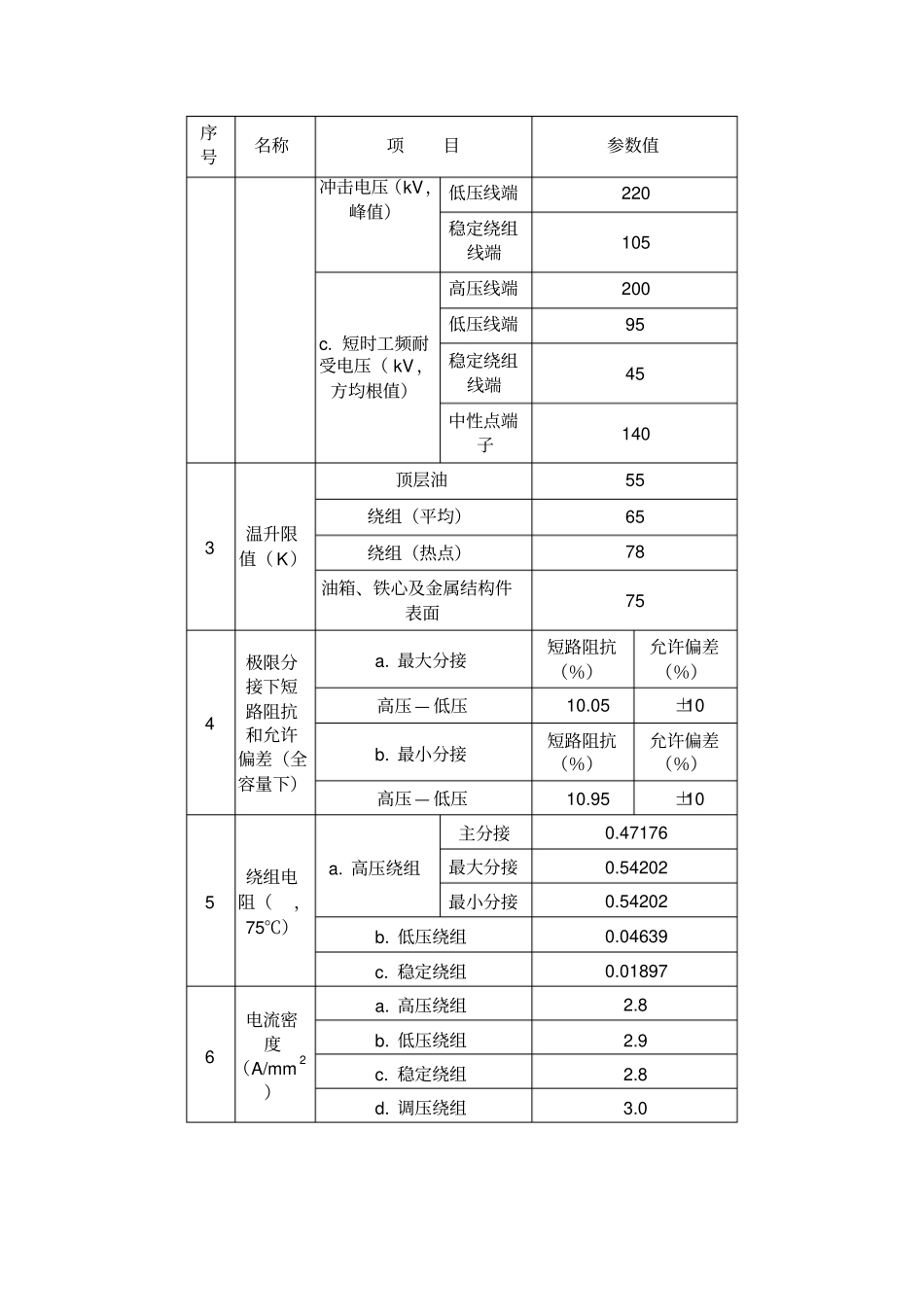

GIS 参数序号名称单位参数值一GIS 共用参数 1 额定电压kV 126 2 额定电流线路出线A 2000 主变进线2000 主母线2000 3 额定工频 1min 耐受电压（相对地）kV 230 4 额定雷电冲击耐受电压峰值（ 1.2/50s）（相对地）kV 550 5 额定短路开断电流kA 40 6 额定短路关合电流kA 100 7 额定短时耐受电流及持续时间kA/s 40/3 8 额定峰值耐受电流kA 100 9 辅助和控制回路短时工频耐受电压kV 2 10 无线电干扰电压μ V ≤50011 噪声水平dB ≤90 12 SF6 气体压力（20℃表压）断路器室MPa 0.6 其他隔室0.4 13 每个隔室 SF6气体漏气率%/年≤0. 3 14 SF6气体湿度有电弧分解物隔室交接验收值μ L/L ≤150长期运行允许值≤300无电弧分解物隔室交接验收值≤250长期运行允许值≤50015 局部放电试验电压kV 1.1 ×126/3每个间隔pC ≤5每单个绝缘件≤3套管≤5电流互感器≤5电压互感器≤10避雷器≤1016 供电电源控制回路V DC 220 辅助回路V AC 380/220 17 使用寿命年≥20 18 检修周期年≥10 21 结构布置断路器三相共箱母线三相共箱主变参数序号名称项目参数值1 额定值 * 变压器型式或型号SZ11-50000/110 115±8×1.25%/38.5/10.5kV a. 额定电压（kV ）高压绕组115 低压绕组38.5 平衡绕组10.5 b. 额定频率（ Hz）50 c. 额定容量（MVA）高压绕组50 低压绕组50 d. 相数3 e. 调压方式有载f. 调压位置高压中性点g. 调压范围±8×1.25％h. 中性点接地方式电网侧：直接接地低压侧：经消弧线圈接地i. 主分接的短路阻抗和允许偏差（全容量下）短路阻抗（％）允许偏差（％）高压 — 低压10.5 ±5 j. 冷却方式ONAN k. 联结组标号YNyn0+d11 2 绝缘水平（投标厂家需根据现场条件修正）a. 雷电全波冲击电压（ kV ，峰值）高压线端480 中压线端200 稳定绕组线端95 中性点端子325 b. 雷电截波高压线端530 序号名称项目参数值冲击电压（kV，峰值）低压线端220 稳定绕组线端105 c. 短时工频耐受电压（ kV ，方均根值）高压线端200 低压线端95 稳定绕组线端45 中性点端子140 3 温升限值（ K）顶层油55 绕组（平均）65 绕组（热点）78 油箱、铁心及金属结构件表面75 4 极限分接下短路阻抗和允许偏差（全容量下）a. 最大分接短路阻抗（％）允许偏差（％）高压 — 低压10.05 ±10 b. 最小分接短路阻抗（％）允许偏差（％）高压 — 低压10.95 ±10 5 绕组...
