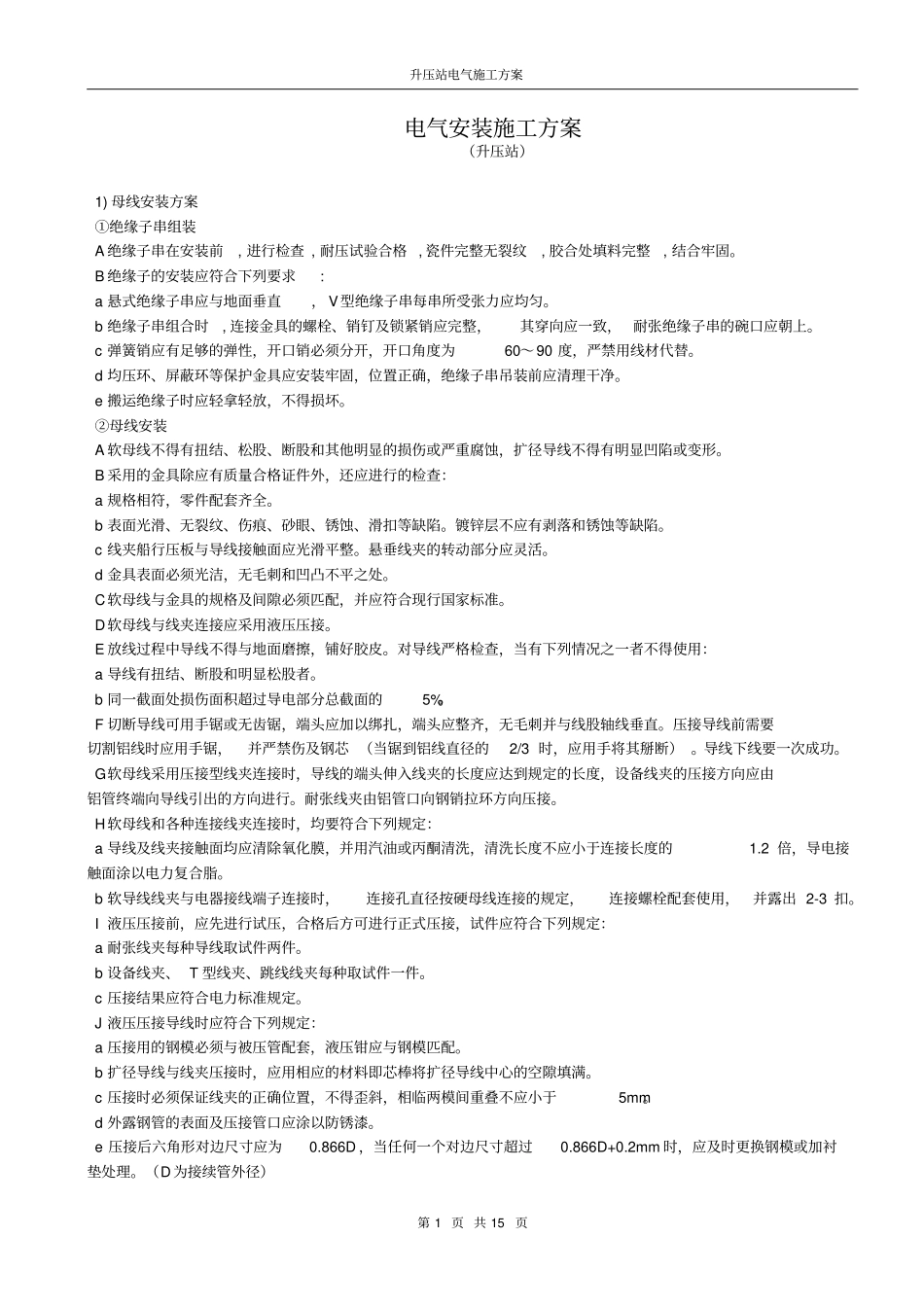

升压站电气施工方案第 1 页 共 15 页电气安装施工方案（升压站）1) 母线安装方案①绝缘子串组装A 绝缘子串在安装前, 进行检查 , 耐压试验合格 , 瓷件完整无裂纹, 胶合处填料完整, 结合牢固。B 绝缘子的安装应符合下列要求: a 悬式绝缘子串应与地面垂直， V型绝缘子串每串所受张力应均匀。b 绝缘子串组合时, 连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致， 耐张绝缘子串的碗口应朝上。c 弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90 度，严禁用线材代替。d 均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。e 搬运绝缘子时应轻拿轻放，不得损坏。②母线安装A 软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀，扩径导线不得有明显凹陷或变形。B 采用的金具除应有质量合格证件外，还应进行的检查：a 规格相符，零件配套齐全。b 表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。镀锌层不应有剥落和锈蚀等缺陷。c 线夹船行压板与导线接触面应光滑平整。悬垂线夹的转动部分应灵活。d 金具表面必须光洁，无毛刺和凹凸不平之处。C软母线与金具的规格及间隙必须匹配，并应符合现行国家标准。D软母线与线夹连接应采用液压压接。E 放线过程中导线不得与地面磨擦，铺好胶皮。对导线严格检查，当有下列情况之一者不得使用：a 导线有扭结、断股和明显松股者。b 同一截面处损伤面积超过导电部分总截面的5%。F 切断导线可用手锯或无齿锯，端头应加以绑扎，端头应整齐，无毛刺并与线股轴线垂直。压接导线前需要切割铝线时应用手锯，并严禁伤及钢芯 （当锯到铝线直径的2/3 时，应用手将其掰断） 。导线下线要一次成功。G软母线采用压接型线夹连接时，导线的端头伸入线夹的长度应达到规定的长度，设备线夹的压接方向应由铝管终端向导线引出的方向进行。耐张线夹由铝管口向钢销拉环方向压接。H软母线和各种连接线夹连接时，均要符合下列规定：a 导线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应小于连接长度的1.2 倍，导电接触面涂以电力复合脂。b 软导线线夹与电器接线端子连接时，连接孔直径按硬母线连接的规定，连接螺栓配套使用，并露出 2-3 扣。I 液压压接前，应先进行试压，合格后方可进行正式压接，试件应符合下列规定：a 耐张线夹每种导线取试件两件。b 设备线夹、 T 型线夹、跳线线夹每种取试件一件。c 压接结果应符合电力标准规...
