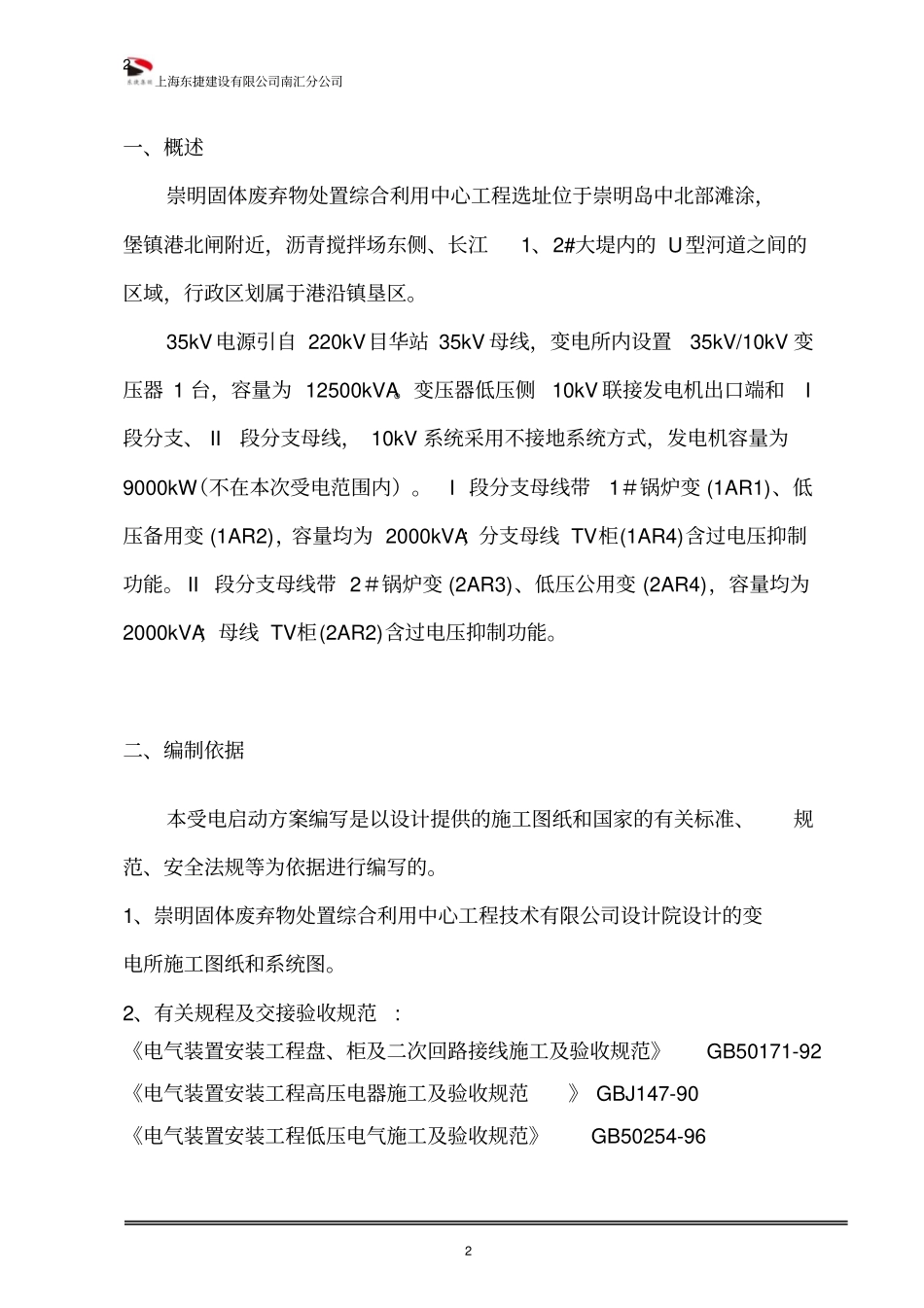

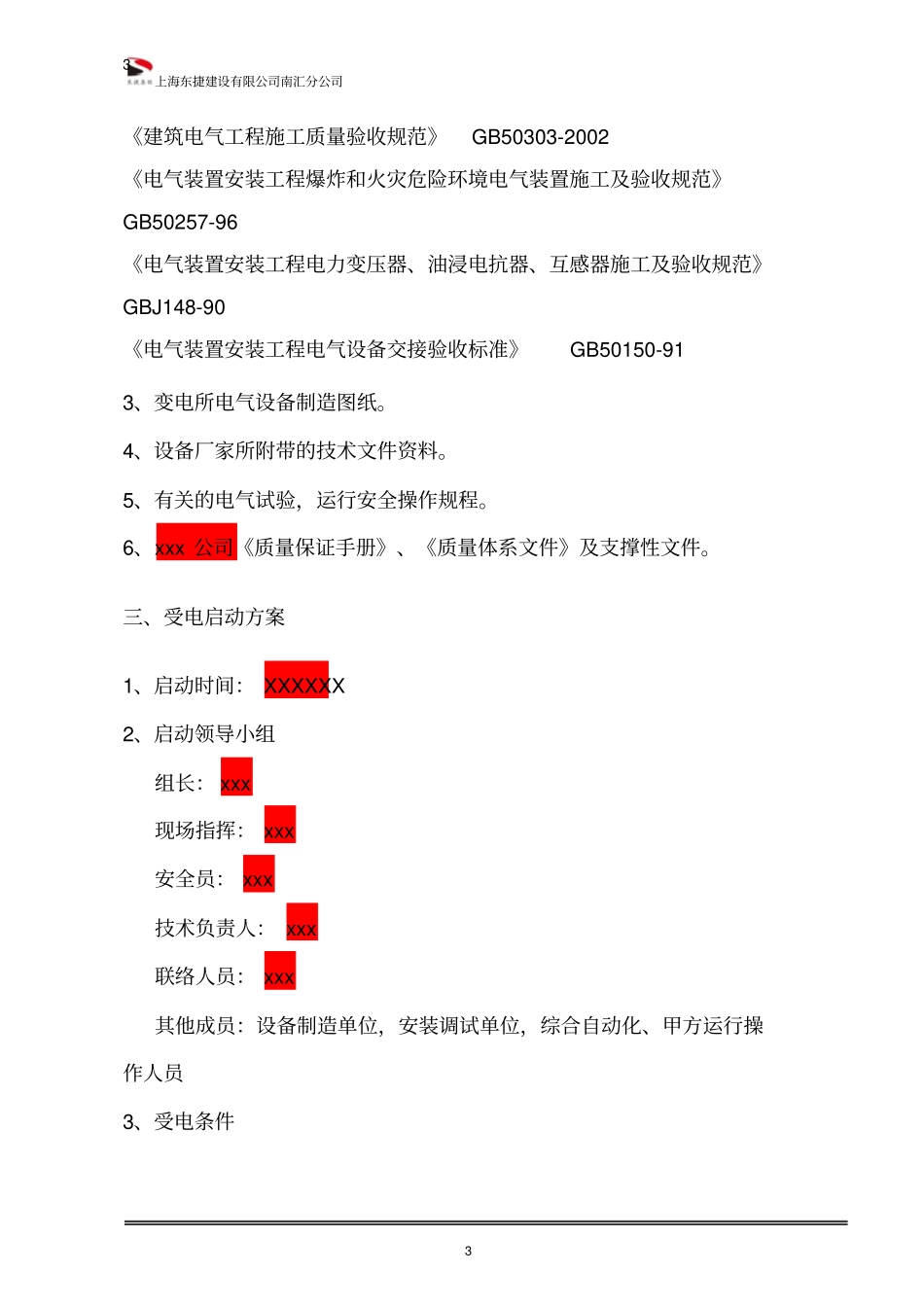

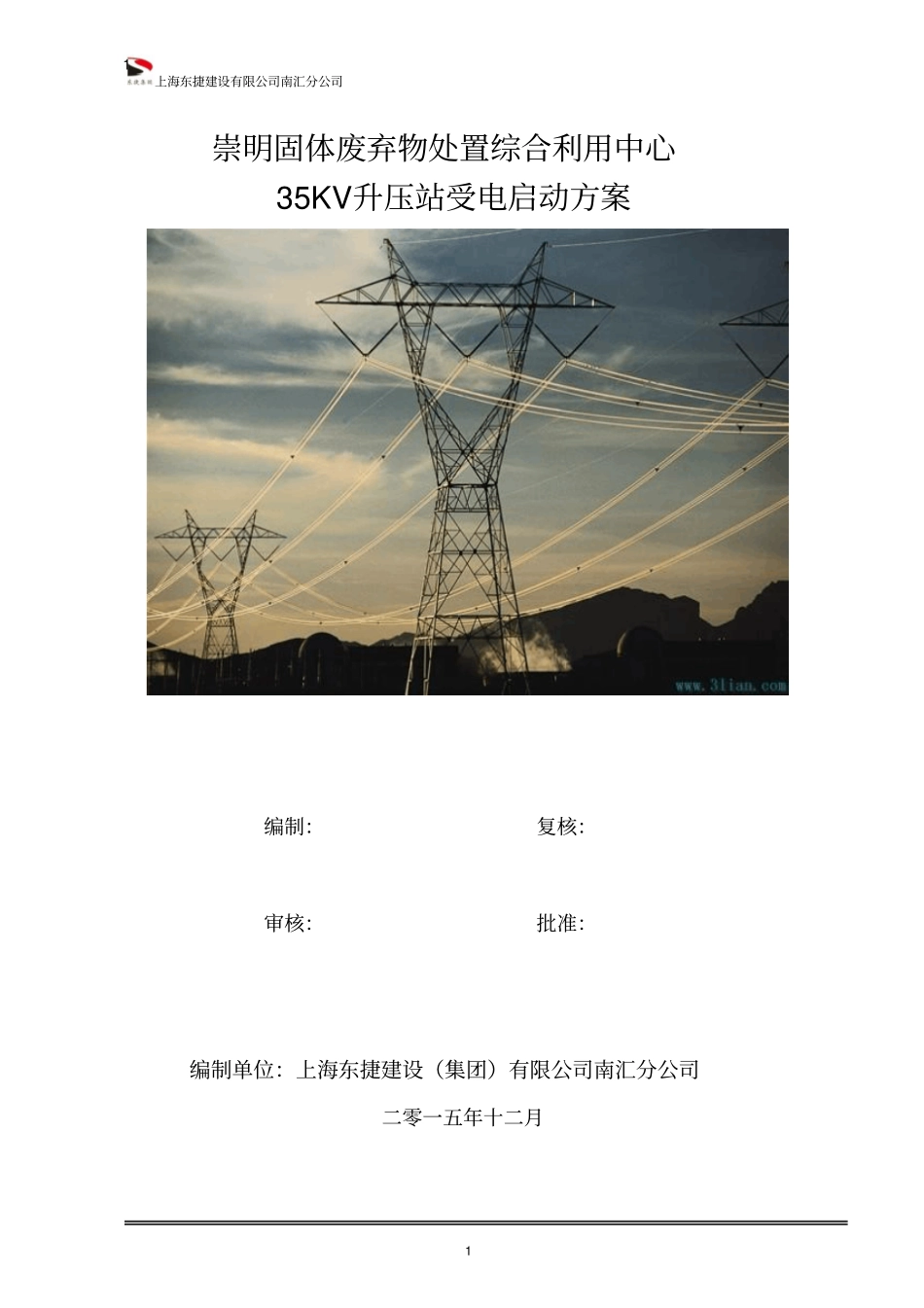

上海东捷建设有限公司南汇分公司1 1 崇明固体废弃物处置综合利用中心35KV升压站受电启动方案编制：复核：审核：批准：编制单位：上海东捷建设（集团）有限公司南汇分公司二零一五年十二月上海东捷建设有限公司南汇分公司2 2 一、概述崇明固体废弃物处置综合利用中心工程选址位于崇明岛中北部滩涂，堡镇港北闸附近，沥青搅拌场东侧、长江1、2#大堤内的 U型河道之间的区域，行政区划属于港沿镇垦区。35kV电源引自 220kV目华站 35kV 母线，变电所内设置35kV/10kV 变压器 1 台，容量为 12500kVA。变压器低压侧10kV 联接发电机出口端和I段分支、 II段分支母线， 10kV 系统采用不接地系统方式，发电机容量为9000kW（不在本次受电范围内）。I 段分支母线带1＃锅炉变 (1AR1)、低压备用变 (1AR2)，容量均为 2000kVA；分支母线 TV柜(1AR4)含过电压抑制功能。 II 段分支母线带 2＃锅炉变 (2AR3)、低压公用变 (2AR4)，容量均为2000kVA；母线 TV柜(2AR2)含过电压抑制功能。二、编制依据本受电启动方案编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。1、崇明固体废弃物处置综合利用中心工程技术有限公司设计院设计的变电所施工图纸和系统图。2、有关规程及交接验收规范: 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 《电气装置安装工程高压电器施工及验收规范》 GBJ147-90 《电气装置安装工程低压电气施工及验收规范》 GB50254-96 上海东捷建设有限公司南汇分公司3 3 《建筑电气工程施工质量验收规范》GB50303-2002 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 《电气装置安装工程电气设备交接验收标准》 GB50150-91 3、变电所电气设备制造图纸。4、设备厂家所附带的技术文件资料。5、有关的电气试验，运行安全操作规程。6、xxx 公司《质量保证手册》、《质量体系文件》及支撑性文件。三、受电启动方案1、启动时间： XXXXXX 2、启动领导小组组长： xxx 现场指挥： xxx 安全员： xxx 技术负责人： xxx 联络人员： xxx 其他成员：设备制造单位，安装调试单位，综合自动化、甲方运行操作人员3、受电条件上海东捷建设有限公司南汇分公司4 4 （1）变电所 35kV、10kV高压柜设备全部调试合格，并经有关部门确认已达到受电条件。（2）送电前...
