华为交换机及路由器各种配置实例大全VIP免费

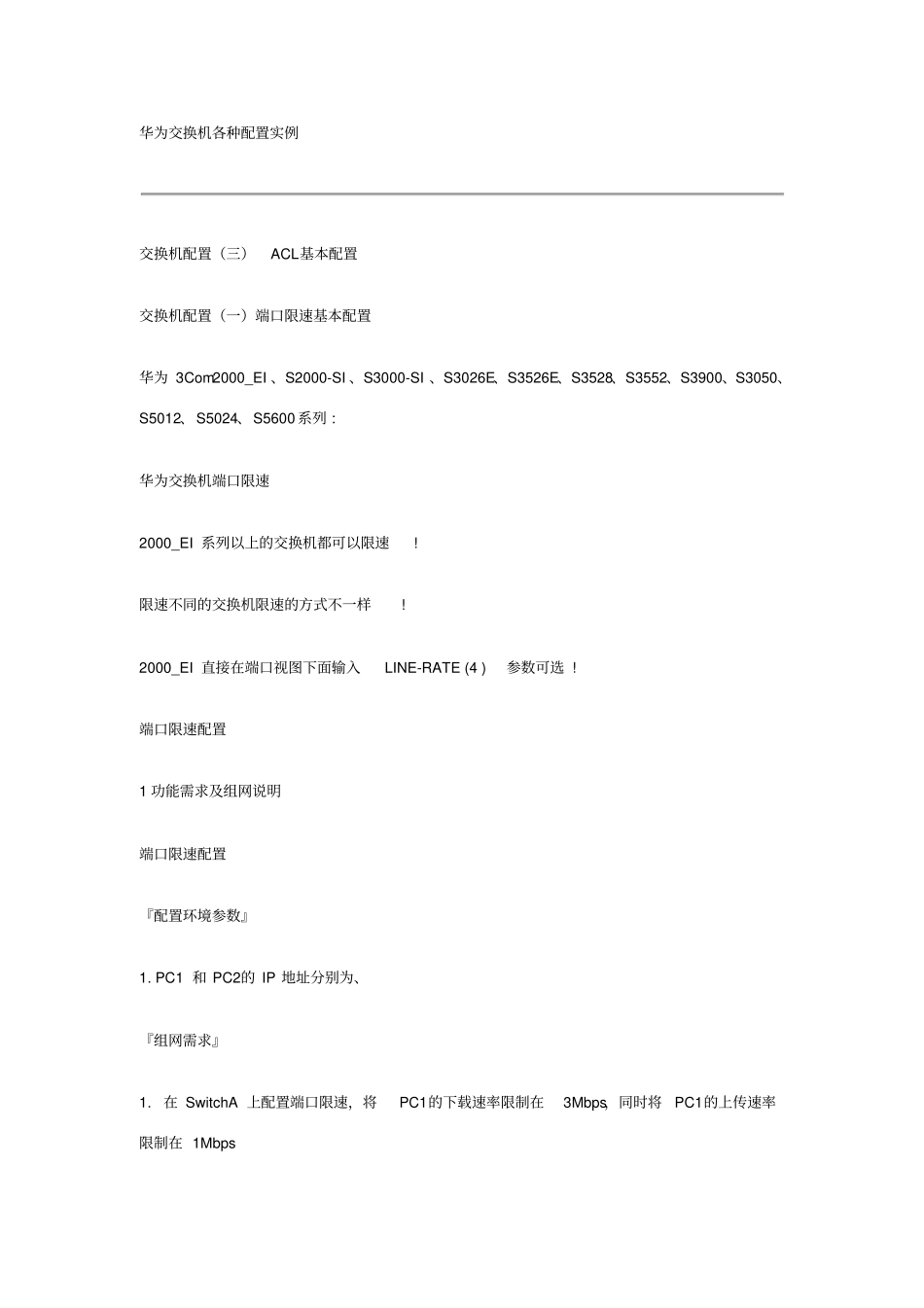

华为交换机各种配置实例交换机配置（三）ACL基本配置交换机配置（一）端口限速基本配置华为 3Com 2000_EI 、S2000-SI 、S3000-SI 、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600 系列 : 华为交换机端口限速2000_EI 系列以上的交换机都可以限速! 限速不同的交换机限速的方式不一样! 2000_EI 直接在端口视图下面输入LINE-RATE (4 ) 参数可选 ! 端口限速配置1 功能需求及组网说明端口限速配置『配置环境参数』1. PC1 和 PC2的 IP 地址分别为、『组网需求』1. 在 SwitchA 上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在 1Mbps 2 数据配置步骤『S2000EI 系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。【SwitchA 相关配置】1. 进入端口 E0/1 的配置视图[SwitchA]interface Ethernet 0/1 2. 对端口 E0/1 的出方向报文进行流量限速，限制到3Mbps [SwitchA- Ethernet0/1]line-rate outbound 30 3. 对端口 E0/1 的入方向报文进行流量限速，限制到1Mbps [SwitchA- Ethernet0/1]line-rate inbound 16 【补充说明】报文速率限制级别取值为1～127。如果速率限制级别取值在1～ 28 范围内，则速率限制的粒度为 64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127 范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为 N，则端口上限制的速率大小为(N-27)*1Mbps 。此系列交换机的具体型号包括：S2008-EI 、S2016-EI 和 S2403H-EI 。『S2000-SI 和 S3000-SI 系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。【SwitchA 相关配置】1. 进入端口 E0/1 的配置视图[SwitchA]interface Ethernet 0/1 2. 对端口 E0/1 的出方向报文进行流量限速，限制到6Mbps [SwitchA- Ethernet0/1]line-rate outbound 2 3. 对端口 E0/1 的入方向报文进行流量限速，限制到3Mbps [SwitchA- Ethernet0/1]line-rate inbound 1 【补充说明】对端口发送或接收报文限制的总速率，这里以8 个级别来表示，取值范围为1～8，含义为：端口工作在10M速率时， 1～8 分别表示 312K，625K，938K，， 2M，4M， 6M，8M；端口工作在 100M速率时， 1～8 分别表示，，，，2...
