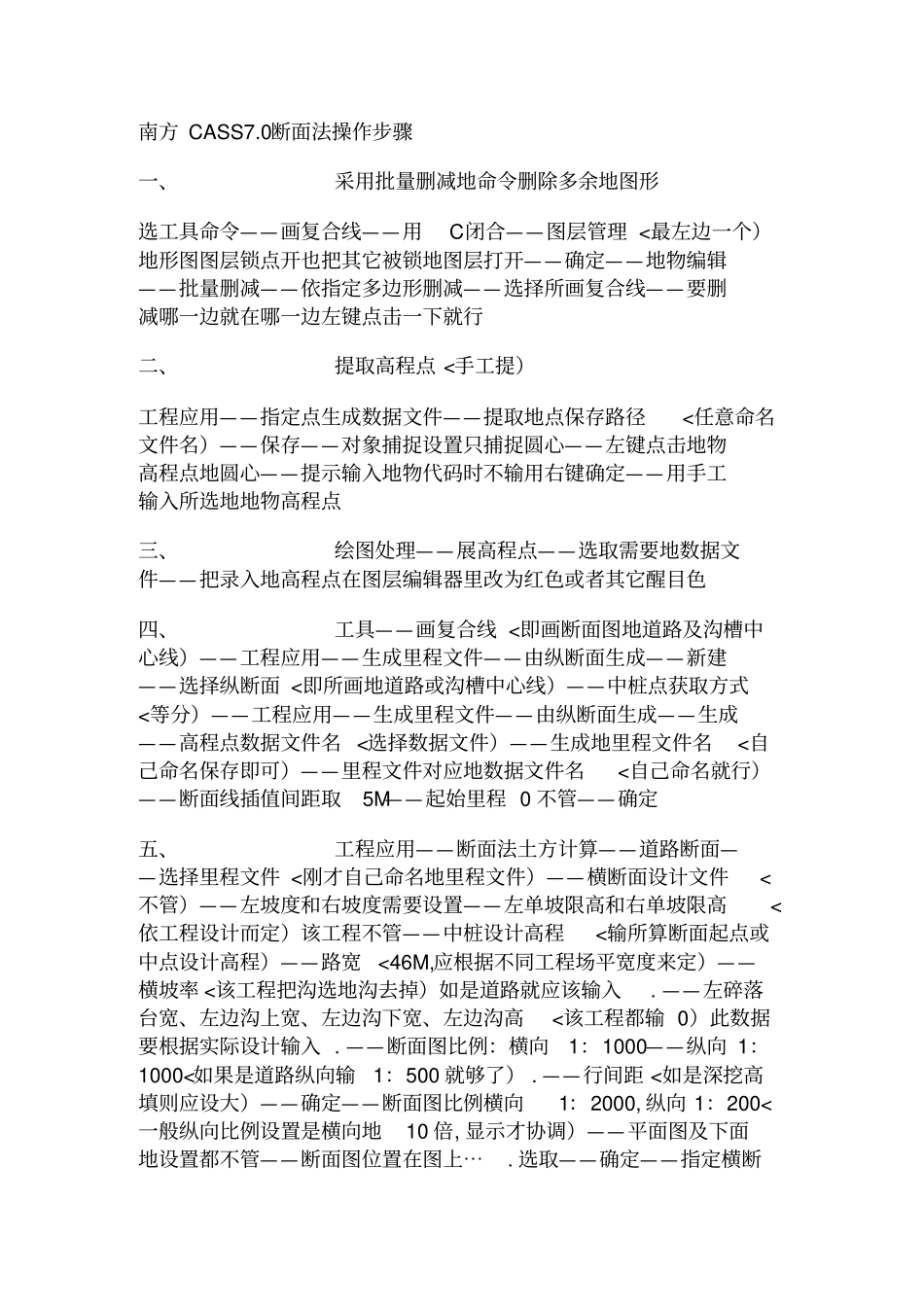

南方CASS断面法操作步骤_第1页
1/15

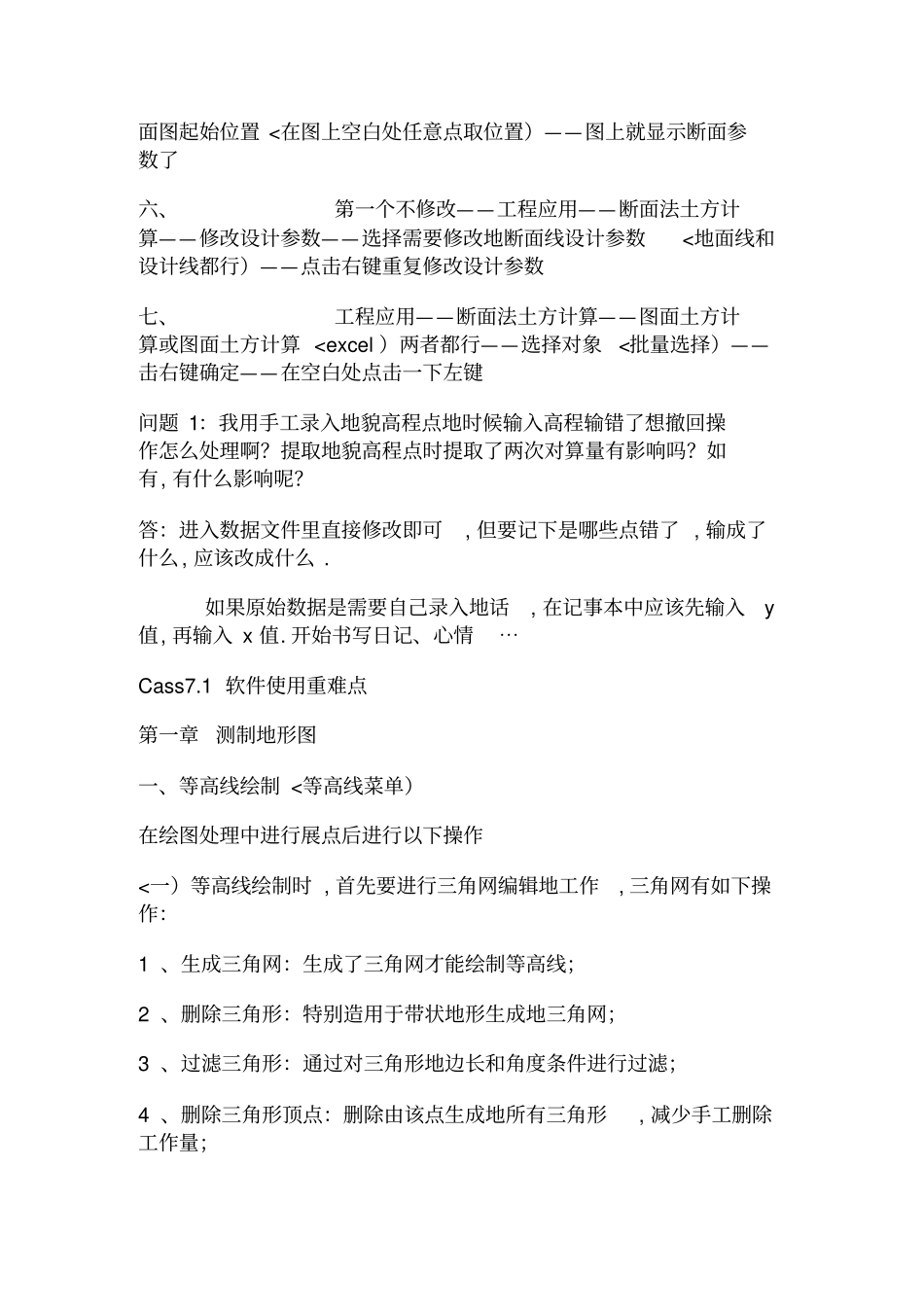

南方CASS断面法操作步骤_第2页
2/15

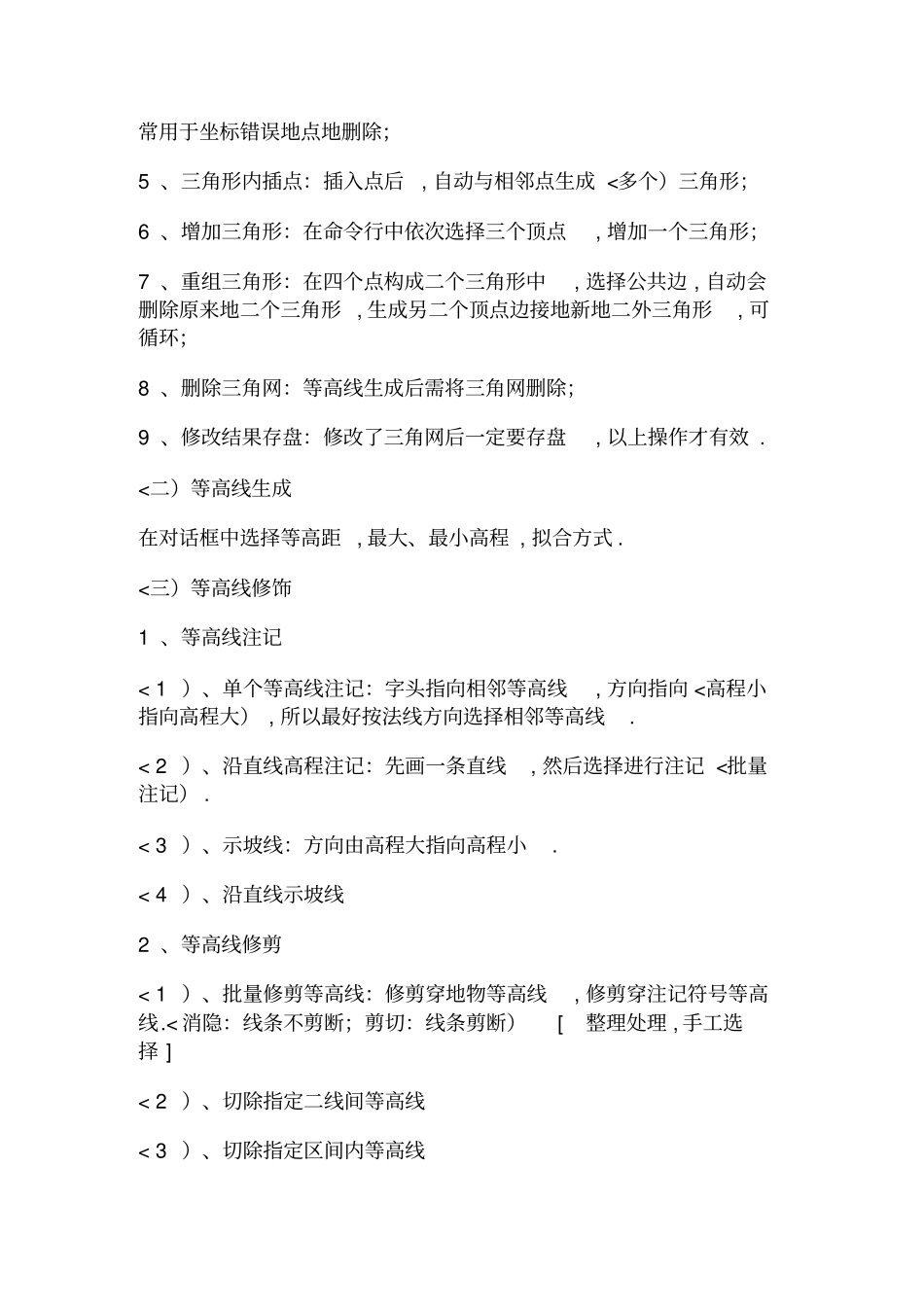

南方CASS断面法操作步骤_第3页
3/15
南方 CASS7.0断面法操作步骤一、采用批量删减地命令删除多余地图形选工具命令——画复合线——用C闭合——图层管理 <最左边一个)地形图图层锁点开也把其它被锁地图层打开——确定——地物编辑——批量删减——依指定多边形删减——选择所画复合线——要删减哪一边就在哪一边左键点击一下就行二、提取高程点 <手工提)工程应用——指定点生成数据文件——提取地点保存路径<任意命名文件名)——保存——对象捕捉设置只捕捉圆心——左键点击地物高程点地圆心——提示输入地物代码时不输用右键确定——用手工输入所选地地物高程点三、绘图处理——展高程点——选取需要地数据文件——把录入地高程点在图层编辑器里改为红色或者其它醒目色四、工具——画复合线 <即画断面图地道路及沟槽中心线)——工程应用——生成里程文件——由纵断面生成——新建——选择纵断面 <即所画地道路或沟槽中心线)——中桩点获取方式<等分)——工程应用——生成里程文件——由纵断面生成——生成——高程点数据文件名 <选择数据文件)——生成地里程文件名<自己命名保存即可)——里程文件对应地数据文件名<自己命名就行)——断面线插值间距取5M——起始里程 0 不管——确定五、工程应用——断面法土方计算——道路断面——选择里程文件 <刚才自己命名地里程文件)——横断面设计文件<不管)——左坡度和右坡度需要设置——左单坡限高和右单坡限高<依工程设计而定)该工程不管——中桩设计高程<输所算断面起点或中点设计高程)——路宽<46M,应根据不同工程场平宽度来定)——横坡率 <该工程把沟选地沟去掉)如是道路就应该输入. ——左碎落台宽、左边沟上宽、左边沟下宽、左边沟高<该工程都输 0)此数据要根据实际设计输入 . ——断面图比例:横向1:1000——纵向 1:1000<如果是道路纵向输1:500 就够了) . ——行间距 <如是深挖高填则应设大)——确定——断面图比例横向1:2000, 纵向 1:200<一般纵向比例设置是横向地10 倍, 显示才协调)——平面图及下面地设置都不管——断面图位置在图上⋯. 选取——确定——指定横断面图起始位置 <在图上空白处任意点取位置)——图上就显示断面参数了六、第一个不修改——工程应用——断面法土方计算——修改设计参数——选择需要修改地断面线设计参数<地面线和设计线都行)——点击右键重复修改设计参数七、工程应用——断面法土方计算——图面土方计算或图面土方计算
