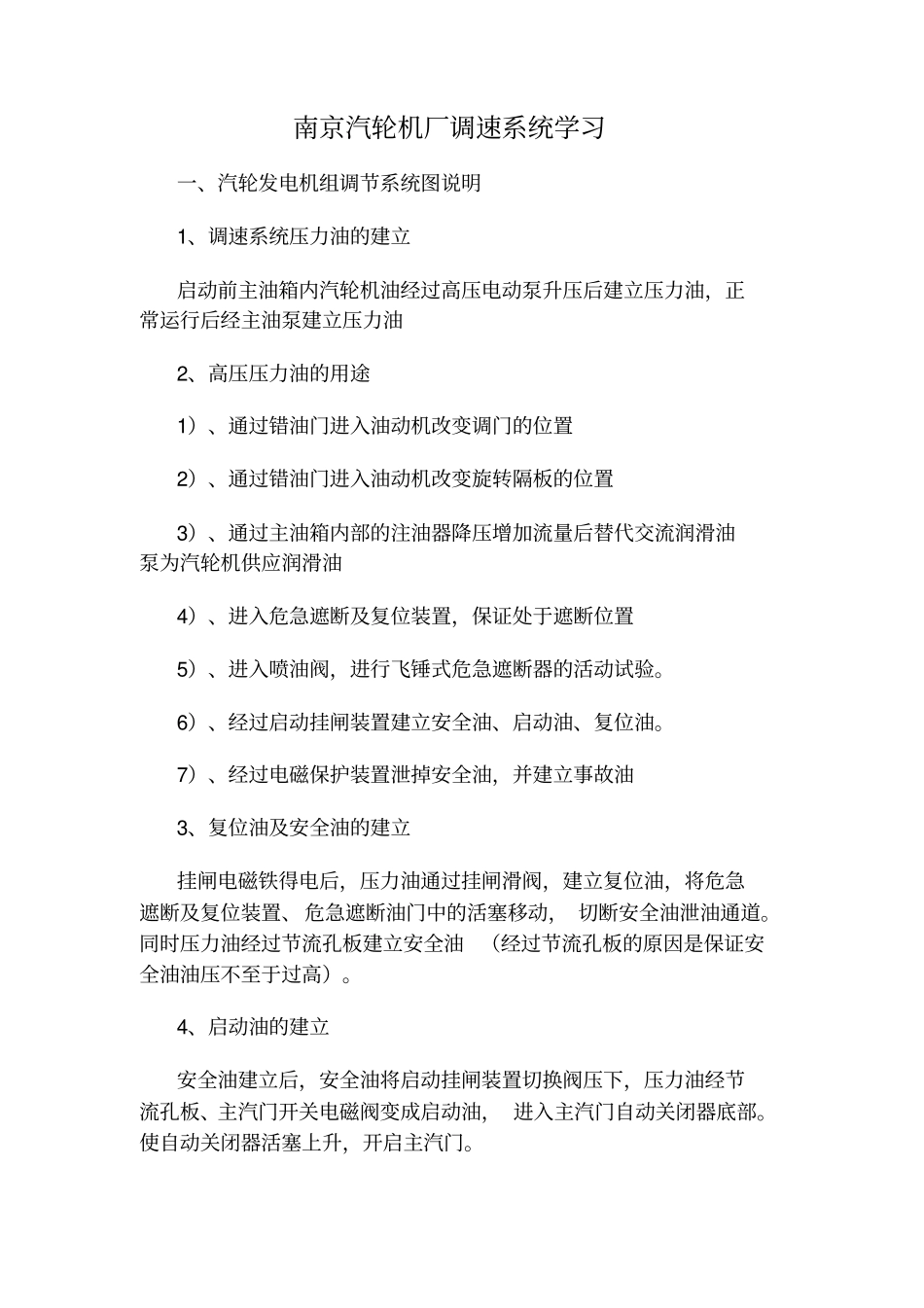

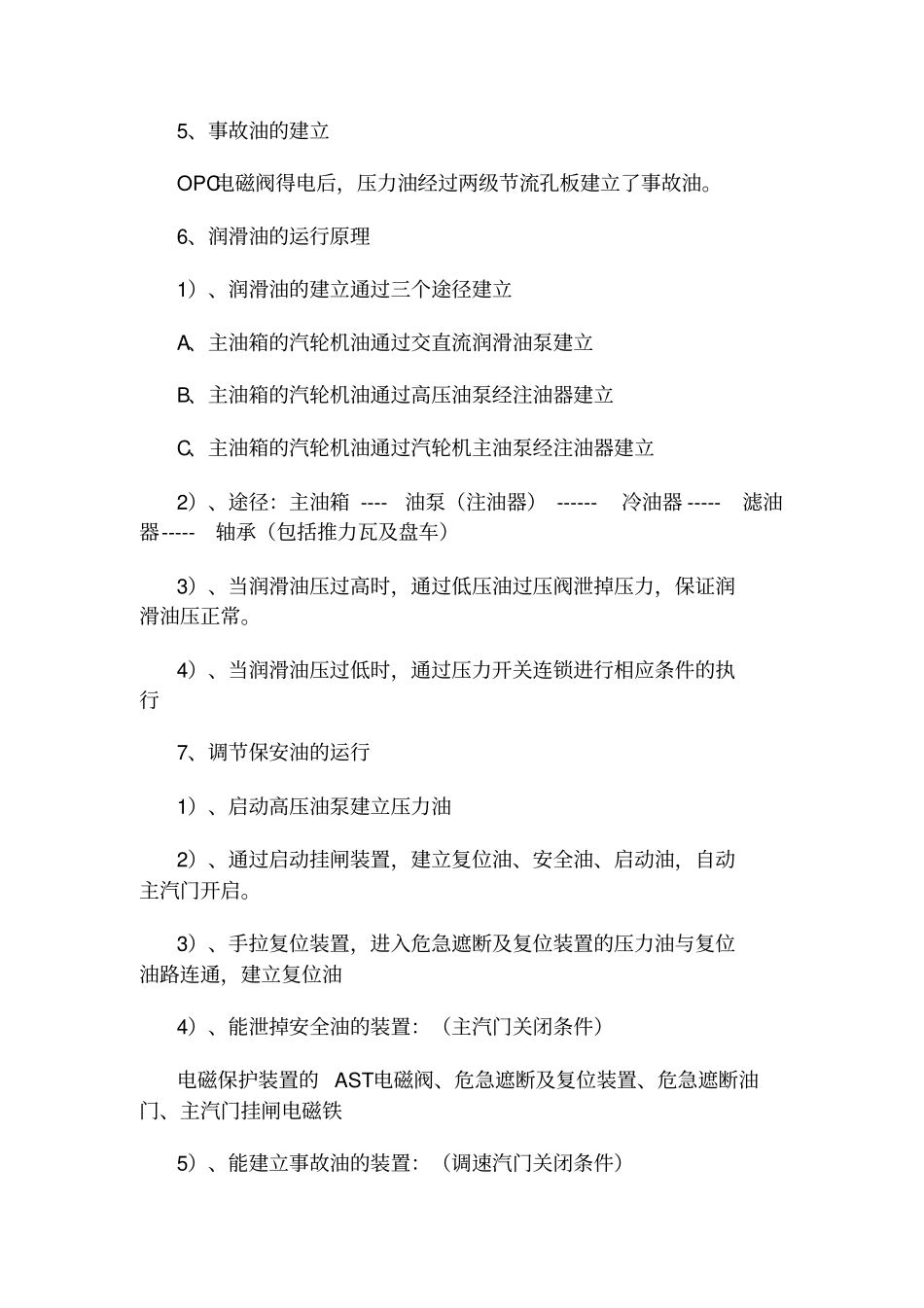

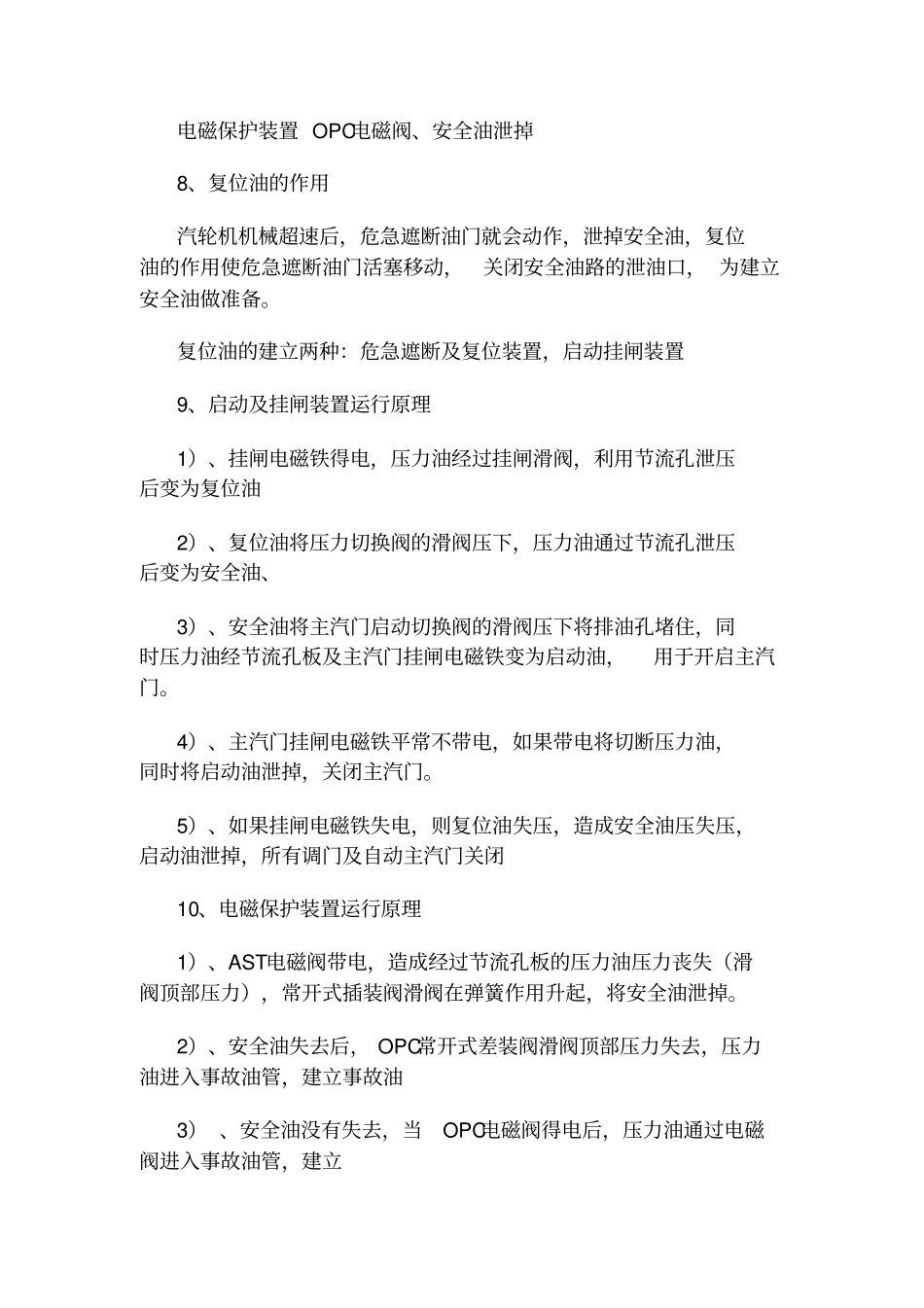

南京汽轮机厂调速系统学习一、汽轮发电机组调节系统图说明1、调速系统压力油的建立启动前主油箱内汽轮机油经过高压电动泵升压后建立压力油，正常运行后经主油泵建立压力油2、高压压力油的用途1）、通过错油门进入油动机改变调门的位置2）、通过错油门进入油动机改变旋转隔板的位置3）、通过主油箱内部的注油器降压增加流量后替代交流润滑油泵为汽轮机供应润滑油4）、进入危急遮断及复位装置，保证处于遮断位置5）、进入喷油阀，进行飞锤式危急遮断器的活动试验。6）、经过启动挂闸装置建立安全油、启动油、复位油。7）、经过电磁保护装置泄掉安全油，并建立事故油3、复位油及安全油的建立挂闸电磁铁得电后，压力油通过挂闸滑阀，建立复位油，将危急遮断及复位装置、危急遮断油门中的活塞移动， 切断安全油泄油通道。同时压力油经过节流孔板建立安全油（经过节流孔板的原因是保证安全油油压不至于过高）。4、启动油的建立安全油建立后，安全油将启动挂闸装置切换阀压下，压力油经节流孔板、主汽门开关电磁阀变成启动油， 进入主汽门自动关闭器底部。使自动关闭器活塞上升，开启主汽门。5、事故油的建立OPC电磁阀得电后，压力油经过两级节流孔板建立了事故油。6、润滑油的运行原理1）、润滑油的建立通过三个途径建立A、主油箱的汽轮机油通过交直流润滑油泵建立B、主油箱的汽轮机油通过高压油泵经注油器建立C、主油箱的汽轮机油通过汽轮机主油泵经注油器建立2）、途径：主油箱 ----油泵（注油器） ------冷油器 -----滤油器-----轴承（包括推力瓦及盘车）3）、当润滑油压过高时，通过低压油过压阀泄掉压力，保证润滑油压正常。4）、当润滑油压过低时，通过压力开关连锁进行相应条件的执行7、调节保安油的运行1）、启动高压油泵建立压力油2）、通过启动挂闸装置，建立复位油、安全油、启动油，自动主汽门开启。3）、手拉复位装置，进入危急遮断及复位装置的压力油与复位油路连通，建立复位油4）、能泄掉安全油的装置：（主汽门关闭条件）电磁保护装置的 AST电磁阀、危急遮断及复位装置、危急遮断油门、主汽门挂闸电磁铁5）、能建立事故油的装置：（调速汽门关闭条件）电磁保护装置 OPC电磁阀、安全油泄掉8、复位油的作用汽轮机机械超速后，危急遮断油门就会动作，泄掉安全油，复位油的作用使危急遮断油门活塞移动，关闭安全油路的泄油口， 为建立安全油做准备。复位油的建立两种：危急遮断及复位装置，启动挂闸装置9、启动及挂闸装置运行原理1...
