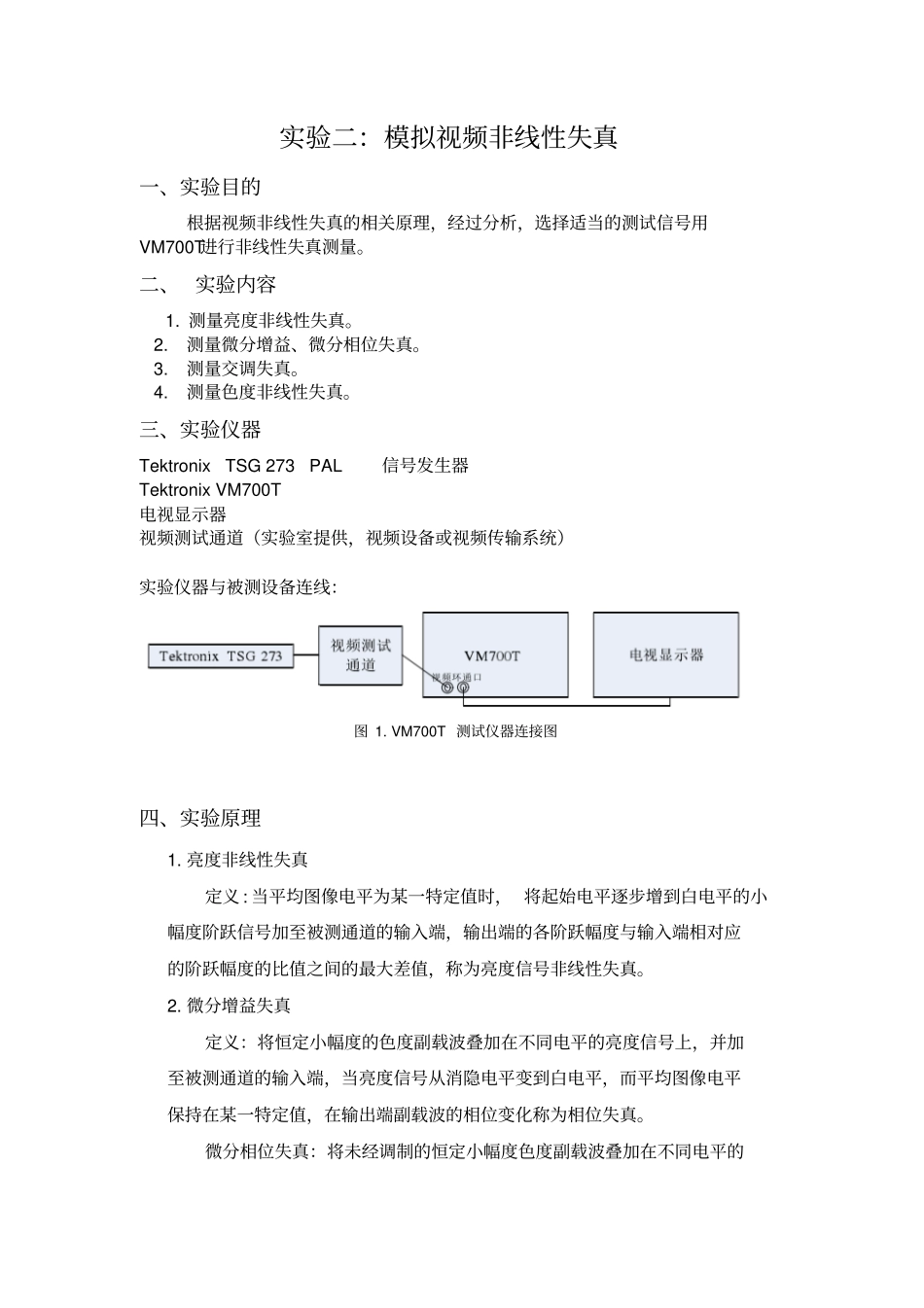

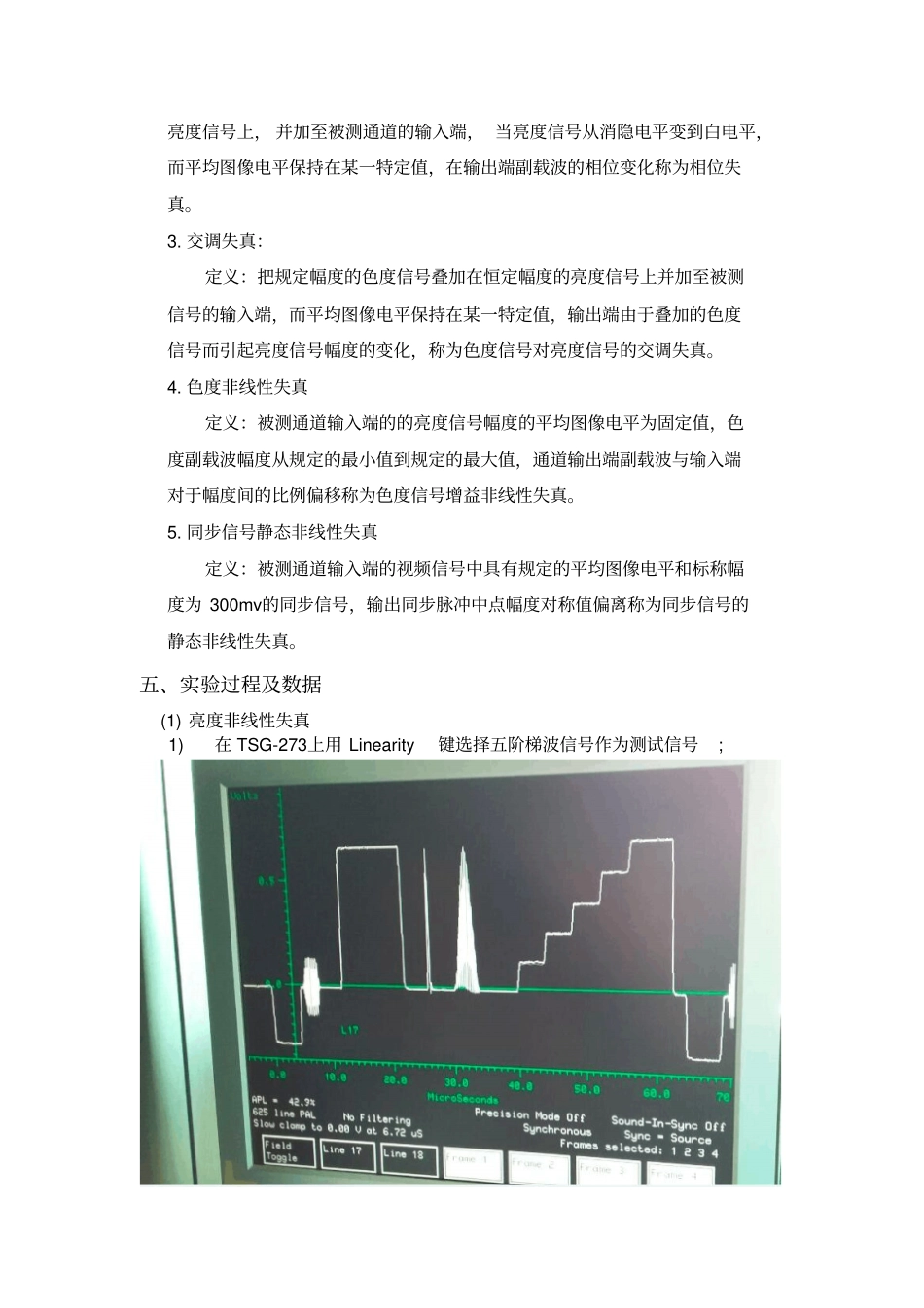

通信与信息工程学院2016 / 2017 学年第一学期《广播电视测量技术》实验报告实验名称模拟域视频非线性失真参数测量专业广播电视工程学生班级B130114 学生学号B1311413 学生姓名陈超指导教师姚锡林日 期:2016 年9 月 14 日实验二:模拟视频非线性失真一、实验目的根据视频非线性失真的相关原理,经过分析,选择适当的测试信号用VM700T进行非线性失真测量。二、 实验内容 1. 测量亮度非线性失真。 2.测量微分增益、微分相位失真。 3.测量交调失真。 4.测量色度非线性失真。三、实验仪器Tektronix TSG 273 PAL 信号发生器Tektronix VM700T 电视显示器视频测试通道(实验室提供,视频设备或视频传输系统)实验仪器与被测设备连线:图 1. VM700T 测试仪器连接图四、实验原理1. 亮度非线性失真定义 : 当平均图像电平为某一特定值时, 将起始电平逐步增到白电平的小幅度阶跃信号加至被测通道的输入端,输出端的各阶跃幅度与输入端相对应的阶跃幅度的比值之间的最大差值,称为亮度信号非线性失真。2. 微分增益失真定义:将恒定小幅度的色度副载波叠加在不同电平的亮度信号上,并加至被测通道的输入端,当亮度信号从消隐电平变到白电平,而平均图像电平保持在某一特定值,在输出端副载波的相位变化称为相位失真。微分相位失真:将未经调制的恒定小幅度色度副载波叠加在不同电平的亮度信号上, 并加至被测通道的输入端, 当亮度信号从消隐电平变到白电平,而平均图像电平保持在某一特定值,在输出端副载波的相位变化称为相位失真。3. 交调失真:定义:把规定幅度的色度信号叠加在恒定幅度的亮度信号上并加至被测信号的输入端,而平均图像电平保持在某一特定值,输出端由于叠加的色度信号而引起亮度信号幅度的变化,称为色度信号对亮度信号的交调失真。4. 色度非线性失真定义:被测通道输入端的的亮度信号幅度的平均图像电平为固定值,色度副载波幅度从规定的最小值到规定的最大值,通道输出端副载波与输入端对于幅度间的比例偏移称为色度信号增益非线性失真。5. 同步信号静态非线性失真定义:被测通道输入端的视频信号中具有规定的平均图像电平和标称幅度为 300mv的同步信号,输出同步脉冲中点幅度对称值偏离称为同步信号的静态非线性失真。五、实验过程及数据(1) 亮度非线性失真 1)在 TSG-273上用 Linearity键选择五阶梯波信号作为测试信号; 图 2 五阶梯信号波形 2)在 Waveform方式下观察测试信号的波形; 3)...
