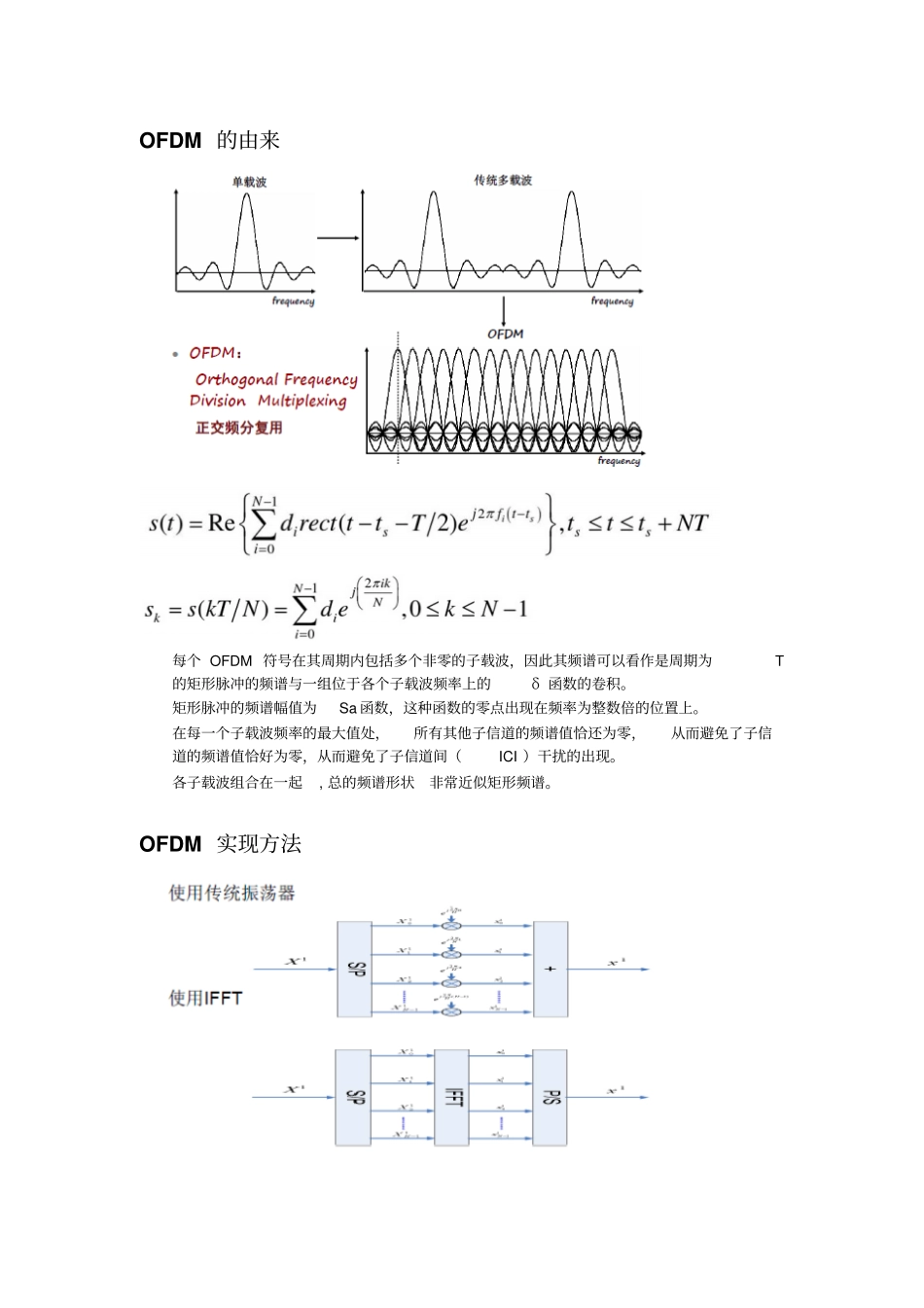

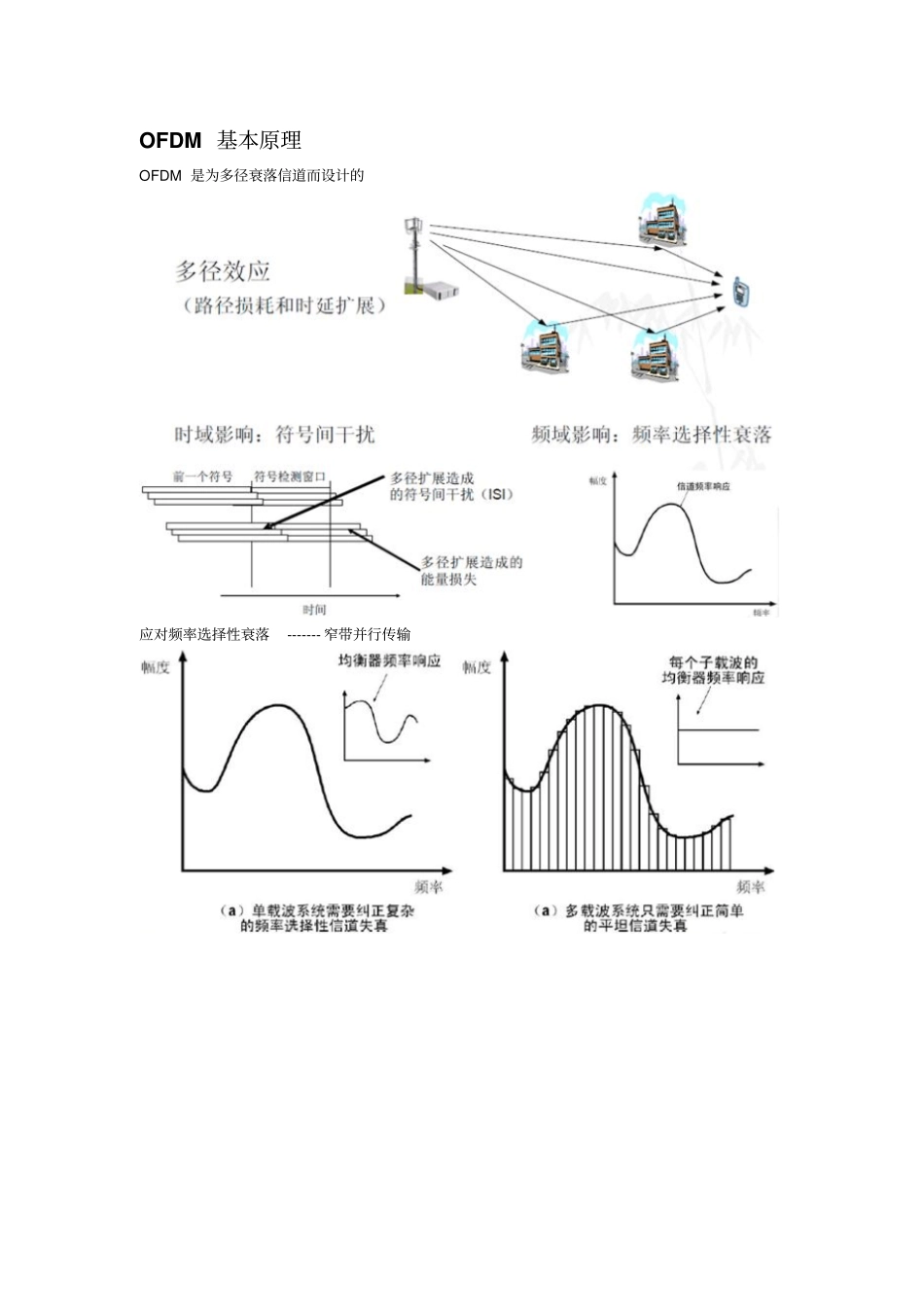

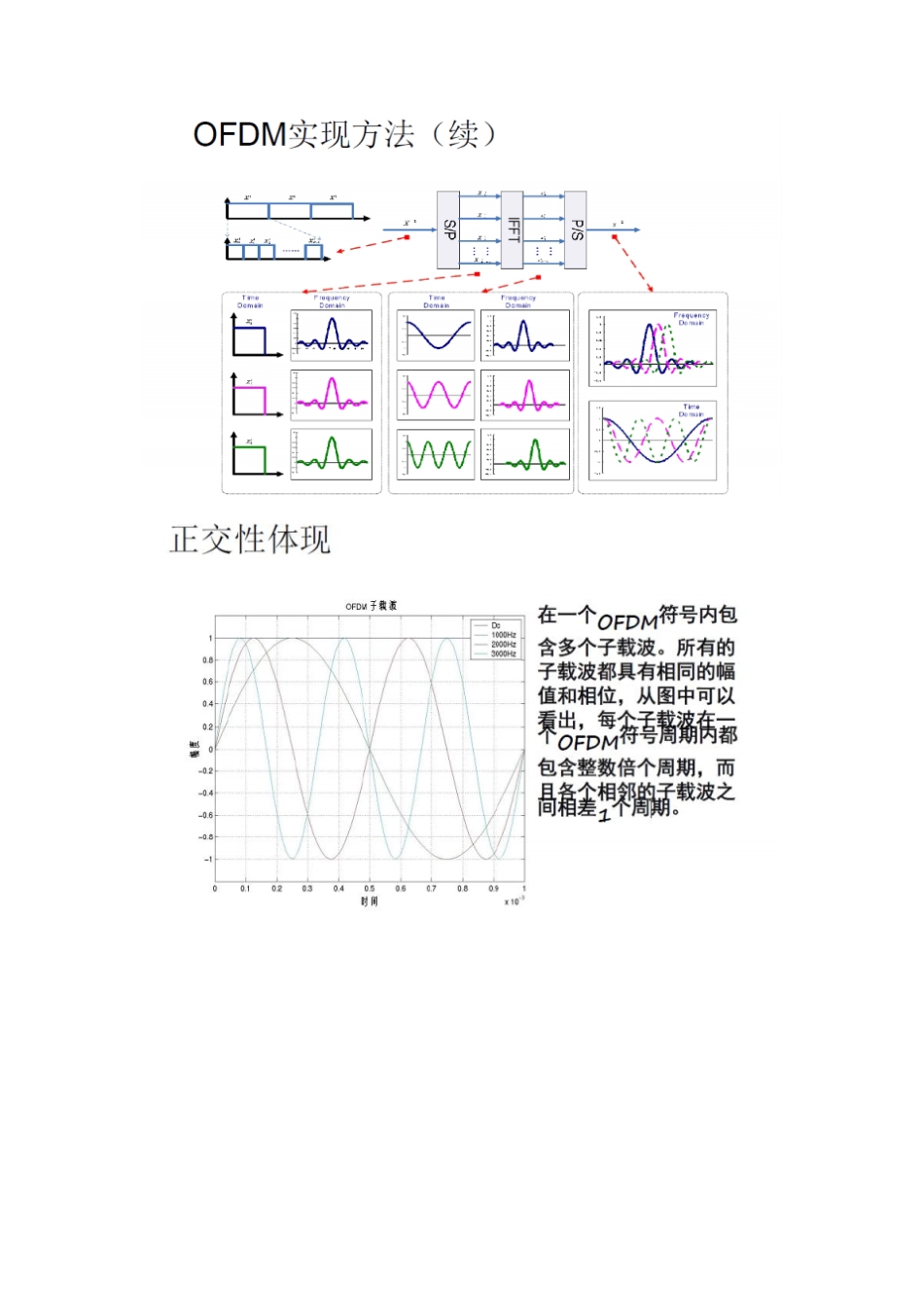

OFDM 基本原理OFDM 是为多径衰落信道而设计的应对频率选择性衰落------- 窄带并行传输OFDM 的由来每个 OFDM 符号在其周期内包括多个非零的子载波，因此其频谱可以看作是周期为T的矩形脉冲的频谱与一组位于各个子载波频率上的δ 函数的卷积。矩形脉冲的频谱幅值为Sa 函数，这种函数的零点出现在频率为整数倍的位置上。在每一个子载波频率的最大值处，所有其他子信道的频谱值恰还为零，从而避免了子信道的频谱值恰好为零，从而避免了子信道间（ICI ）干扰的出现。各子载波组合在一起, 总的频谱形状非常近似矩形频谱。OFDM 实现方法下行调制多址OFDMA: OFDM 发送和接收：OFDM 发射流程：OFDM 处理：加 CP：为了最大限度地消除ISI，可以在每个OFDM 符号之间插入保护间隙（Guard Interval ），而且该保护间隔的长度一般要大于无线信道的最大时延扩展，这样一个符号的多径分量就不会对下一个符号造成干扰。CP 长度的确定：CP 长度的考虑因素：频谱效率、符号间干扰和子载波间干扰如果时间偏移大于CP，就会导致载波间干扰（ICI ）和符号间干扰（ISI）—越短越好：越长，CP 开销越大，系统频谱效率越低—越长越好：可以避免符号间干扰和子载波间干扰LTE CP 长度的确定：子载波间隔的确定：多普勒频移设手机发出信号频率为Tf，基站收到的信号频率为Rf，相对运动速度为V ，C 为电磁波在自由空间的传播速度（光速），dopplerf为多普勒频移例 360km/h 车速， 3GHz 频率的多普勒频移：Rf=Tf（1CV）=Tfdopplerf=33910110dopplerf=z10001033600/10360103839H子载波间隔确定 -多普勒频移影响2GHz 频段， 350km/h 带来 648Hz 的多普勒频移低速场景，多普勒频移不显著，子载波间隔可以较小高速场景，多普勒频移是主要问题，子载波间隔要较大仿真显示，子载波间隔大于11KHz ，多普勒频移不会造成严重性能下降当 15KHz 时， EUTRA 系统和 UTRA 系统具有相同的码片速率，因此确定单播系统中采用 15KHz 的子载波间隔独立载波MBMS 应用场景为低速移动，应用更小的子载波间隔，以降低CP 开销，提高频谱效率，采用7.5KHz 子载波OFDM 图示：OFDM 技术的优势：抗多径衰落频谱效率高宽带扩展性强频域调度和自适应实现 MIMO 技术较为简单1、多载波 /单载波对频率选择性衰落的适应2、频谱效率高各子载波可以部分重叠，理论上可以接近Nyquist 极限。实现小区内各用户之间的正交性，避免用户间干扰，取得很高的小区容量。相...
