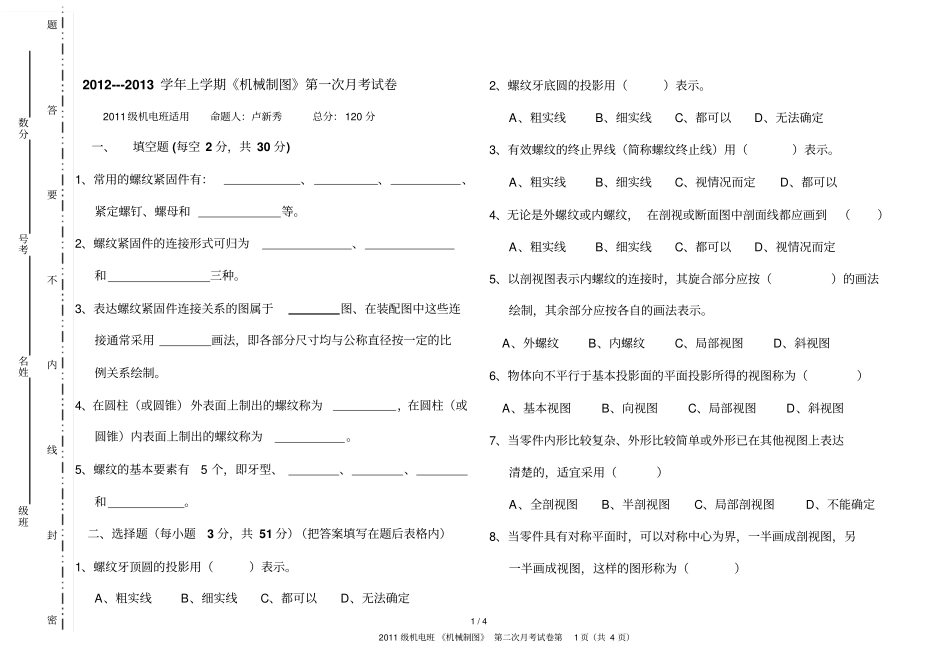

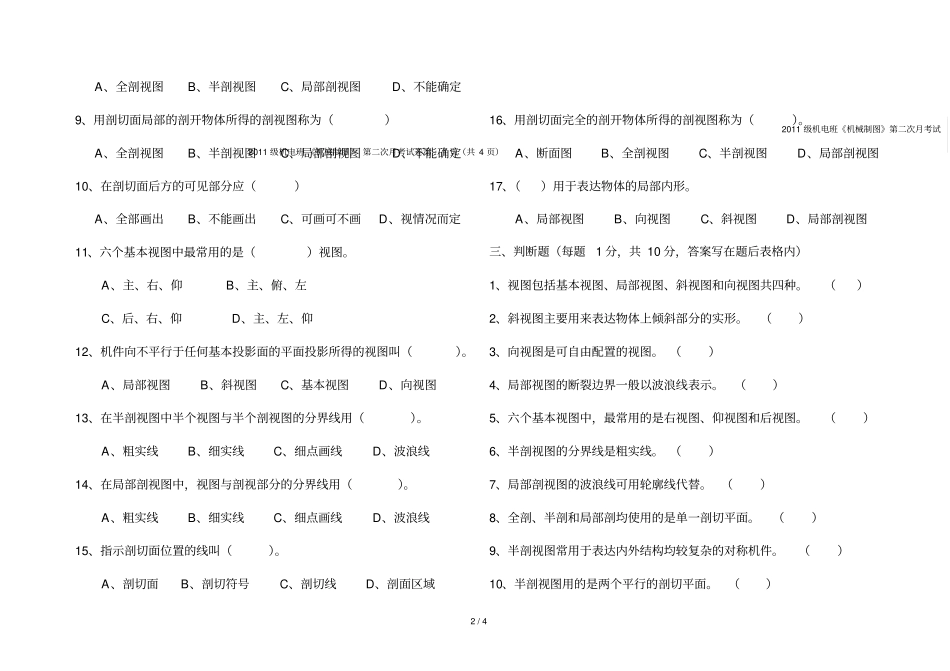

1 / 4 2012---2013 学年上学期《机械制图》第一次月考试卷2011 级机电班适用命题人：卢新秀总分： 120 分一、填空题 (每空 2 分，共 30 分) 1、常用的螺纹紧固件有：、、、紧定螺钉、螺母和等。2、螺纹紧固件的连接形式可归为、和三种。3、表达螺纹紧固件连接关系的图属于图、在装配图中这些连接通常采用画法，即各部分尺寸均与公称直径按一定的比例关系绘制。4、在圆柱（或圆锥）外表面上制出的螺纹称为，在圆柱（或圆锥）内表面上制出的螺纹称为。5、螺纹的基本要素有5 个，即牙型、、、和。二、选择题（每小题3 分，共 51 分）（把答案填写在题后表格内）1、螺纹牙顶圆的投影用（）表示。A、粗实线B、细实线C、都可以D、无法确定2、螺纹牙底圆的投影用（）表示。A、粗实线B、细实线C、都可以D、无法确定3、有效螺纹的终止界线（简称螺纹终止线）用（）表示。A、粗实线B、细实线C、视情况而定D、都可以4、无论是外螺纹或内螺纹， 在剖视或断面图中剖面线都应画到（）A、粗实线B、细实线C、都可以D、视情况而定5、以剖视图表示内螺纹的连接时，其旋合部分应按（）的画法绘制，其余部分应按各自的画法表示。A、外螺纹B、内螺纹C、局部视图D、斜视图6、物体向不平行于基本投影面的平面投影所得的视图称为（）A、基本视图B、向视图C、局部视图D、斜视图7、当零件内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的，适宜采用（）A、全剖视图B、半剖视图C、局部剖视图D、不能确定8、当零件具有对称平面时，可以对称中心为界，一半画成剖视图，另一半画成视图，这样的图形称为（）班级姓名考号分数密封线内不要答题2011 级机电班 《机械制图》 第二次月考试卷第1 页（共 4 页）2 / 4 A、全剖视图B、半剖视图C、局部剖视图D、不能确定9、用剖切面局部的剖开物体所得的剖视图称为（）A、全剖视图B、半剖视图C、局部剖视图D、不能确定10、在剖切面后方的可见部分应（）A、全部画出B、不能画出C、可画可不画D、视情况而定11、六个基本视图中最常用的是（）视图。A、主、右、仰B、主、俯、左C、后、右、仰D、主、左、仰12、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。A、局部视图B、斜视图C、基本视图D、向视图13、在半剖视图中半个视图与半个剖视图的分界线用（）。A、粗实线B、细实线C、细点画线D、波浪线14、在局部剖视图中，视图与剖视部分的分界线用（）。A、粗实线B、细实线C、细点画线D、波浪线15...
