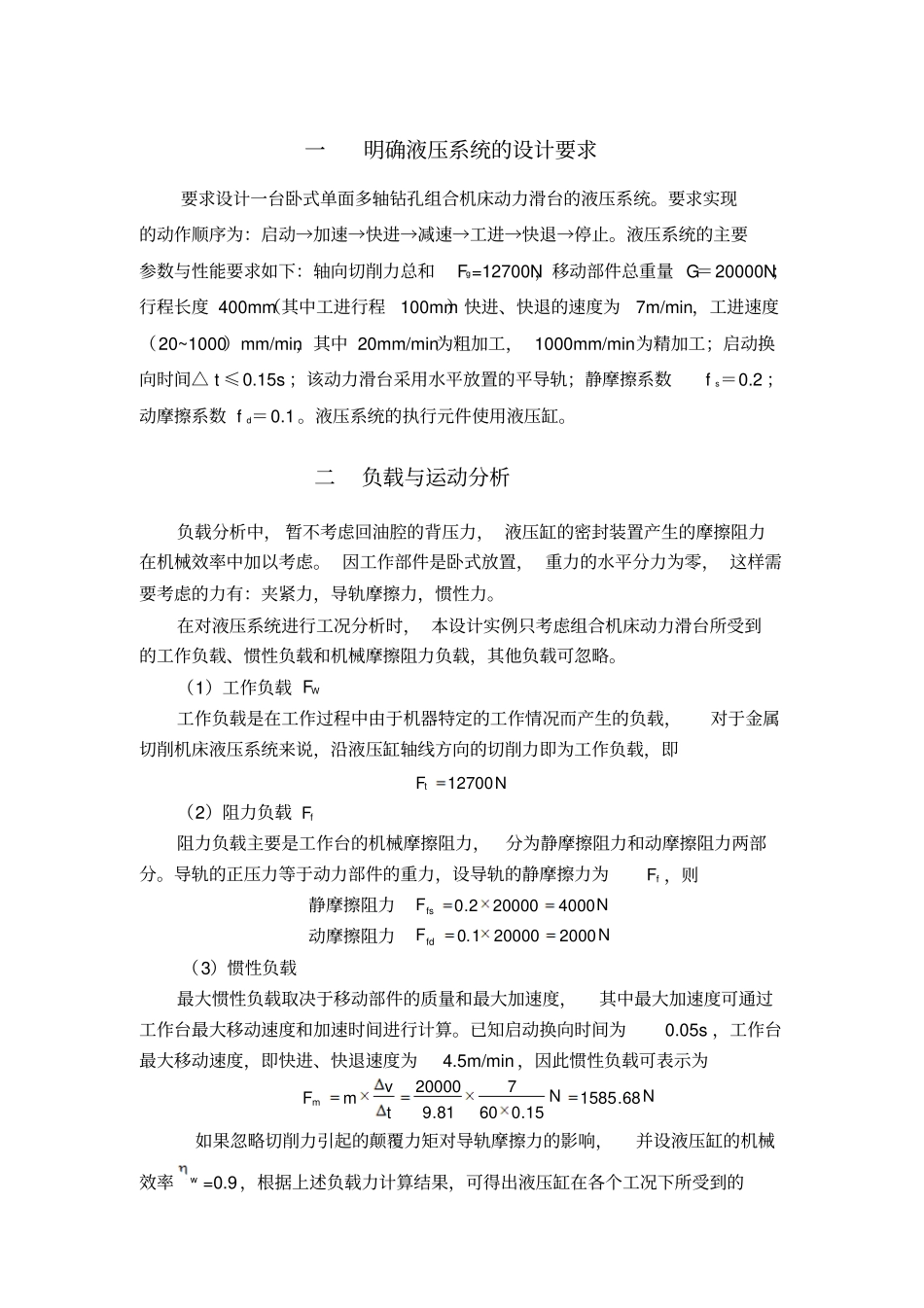

目录一明确液压系统的设计要求 .......................................... 2二负载与运动分析 .................................................. 2三负载图和速度图的绘制 ........................................... 4四确定液压系统主要参数 ............................................ 54.1 确定液压缸工作压力.......................................... 54.2 计算液压缸主要结构参数...................................... 54.3 绘制液压缸工况图............................................ 7五液压系统方案设计 ............................................... 85.1 选用执行元件 ................................................ 85.2 速度控制回路的选择.......................................... 85.3 选择快速运动和换向回路...................................... 95.4 速度换接回路的选择.......................................... 95.5 组成液压系统原理图......................................... 105.5 系统图的原理 ............................................... 11六液压元件的选择 ................................................ 136.1 确定液压泵的规格和电动机功率............................... 136.2 确定其它元件及辅件......................................... 146.3 主要零件强度校核........................................... 16七液压系统性能验算 .............................................. 177.1 验算系统压力损失并确定压力阀的调整值....................... 177.2 油液温升验算 ............................................... 18一明确液压系统的设计要求要求设计一台卧式单面多轴钻孔组合机床动力滑台的液压系统。要求实现的动作顺序为：启动→加速→快进→减速→工进→快退→停止。液压系统的主要参数与性能要求如下：轴向切削力总和Fg=12700N，移动部件总重量 G＝20000N；行程长度 400mm（其中工进行程100mm）快进、快退的速度为7m/min，工进速度（20~1000）mm/min，其中 20mm/min为粗加工， 1000mm/min为精加工；启动换向时间△ t ≤0.15s ；该动力滑台采用水平放置的平导轨；静摩擦系数f s＝0.2 ；动摩擦系数 f d＝0.1 。液压系统的执行元件使用液压缸。二负载与运动分析负载分析中， 暂不考...
