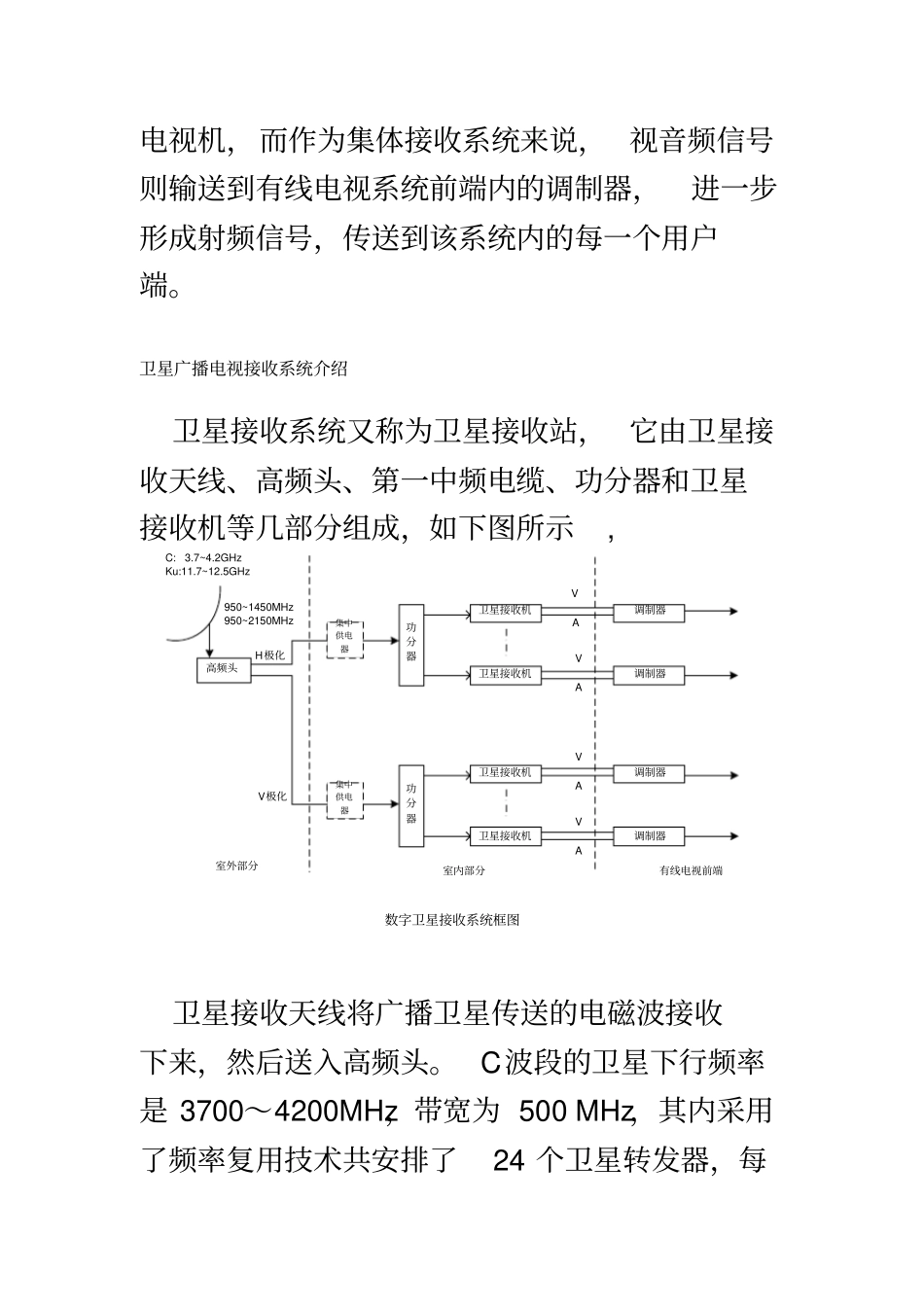

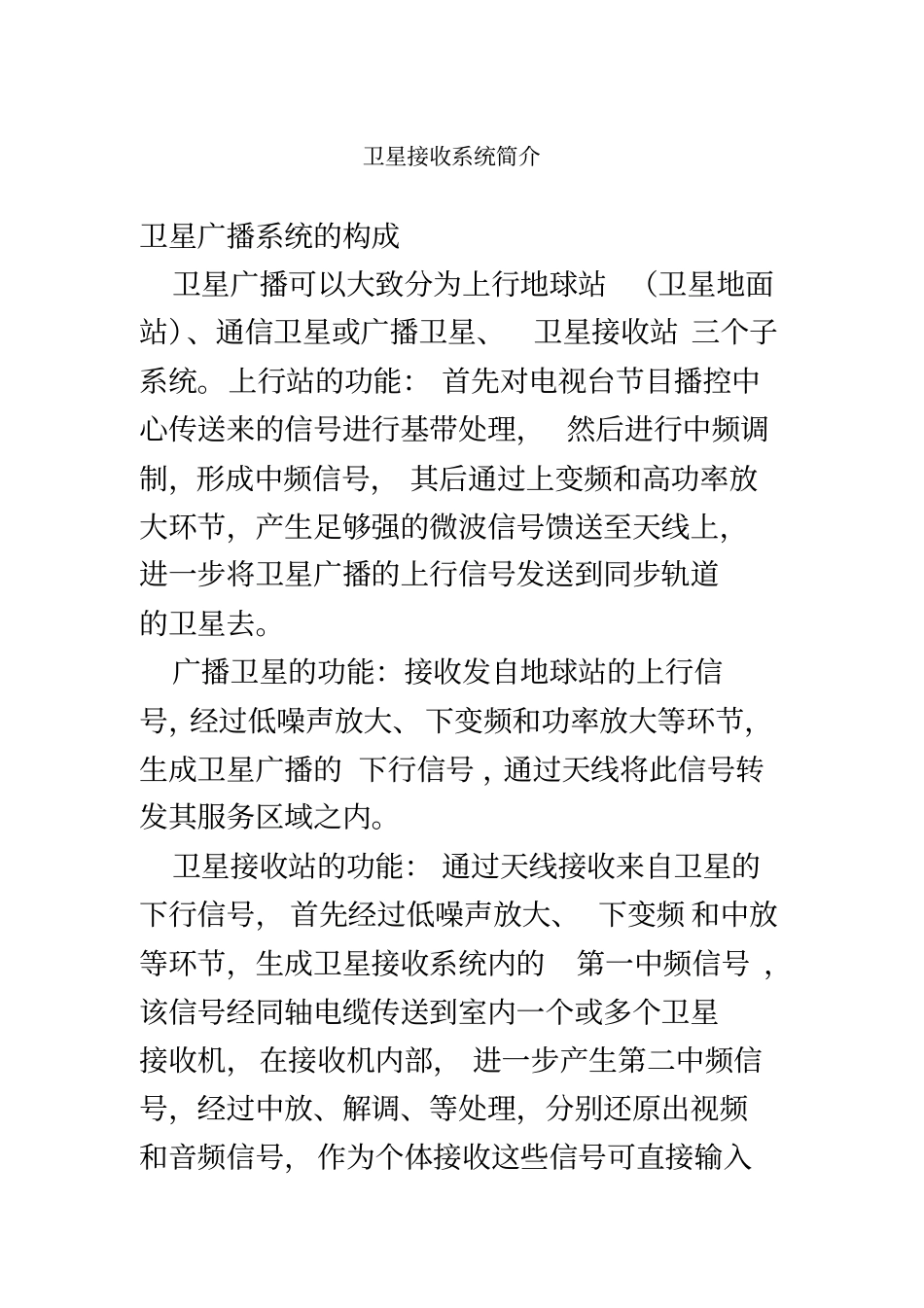

卫星接收系统简介卫星接收系统简介卫星广播系统的构成卫星广播可以大致分为上行地球站 （卫星地面站）、通信卫星或广播卫星、卫星接收站 三个子系统。上行站的功能： 首先对电视台节目播控中心传送来的信号进行基带处理， 然后进行中频调制，形成中频信号， 其后通过上变频和高功率放大环节，产生足够强的微波信号馈送至天线上，进一步将卫星广播的上行信号发送到同步轨道的卫星去。广播卫星的功能：接收发自地球站的上行信号，经过低噪声放大、下变频和功率放大等环节，生成卫星广播的 下行信号 ，通过天线将此信号转发其服务区域之内。卫星接收站的功能： 通过天线接收来自卫星的下行信号， 首先经过低噪声放大、 下变频 和中放等环节，生成卫星接收系统内的第一中频信号 ，该信号经同轴电缆传送到室内一个或多个卫星接收机，在接收机内部， 进一步产生第二中频信号，经过中放、解调、等处理，分别还原出视频和音频信号，作为个体接收这些信号可直接输入电视机，而作为集体接收系统来说， 视音频信号则输送到有线电视系统前端内的调制器，进一步形成射频信号，传送到该系统内的每一个用户端。卫星广播电视接收系统介绍卫星接收系统又称为卫星接收站， 它由卫星接收天线、高频头、第一中频电缆、功分器和卫星接收机等几部分组成，如下图所示, 高频头功分器功分器卫星接收机调制器卫星接收机调制器卫星接收机调制器卫星接收机调制器集中供电器集中供电器C: 3.7~4.2GHzKu:11.7~12.5GHz950~1450MHz950~2150MHzVAVAVAVA数字卫星接收系统框图室外部分室内部分有线电视前端V极化H极化卫星接收天线将广播卫星传送的电磁波接收下来，然后送入高频头。 C波段的卫星下行频率是 3700～4200MHz，带宽为 500 MHz，其内采用了频率复用技术共安排了24 个卫星转发器，每个转发器的带宽是36 MHz。Ku 波段的情况不很统一，转发器的数量和转发器的频带宽度也不大一样。（C波段，频率从 4.0- 8.0GHz 的一段频带， Ku波段， 12-18GHz 频段10.7-12.75G）1. 卫星接收天线：卫星接收天线的作用是， 有效地接收卫星辐射到地面的电磁波， 并将它传送高频头之内。 卫星接收天线的类型有反射面天线和微带天线。反射面天线是由反射面和馈源两部分组成的，馈源本身就是一种天线。 在工程上通常根据馈源与反射面的相对位置，将反射面天线分为前馈天线 、后馈天线和 偏馈天线 三种形式，而从作原理上来分，卫星广播系统中使用的反射面天线可...
