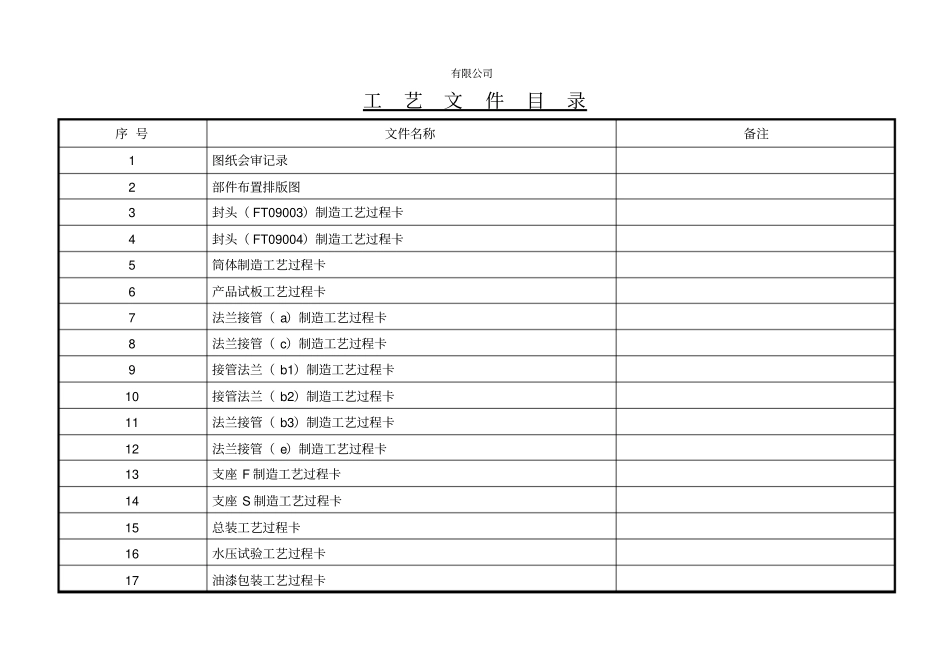

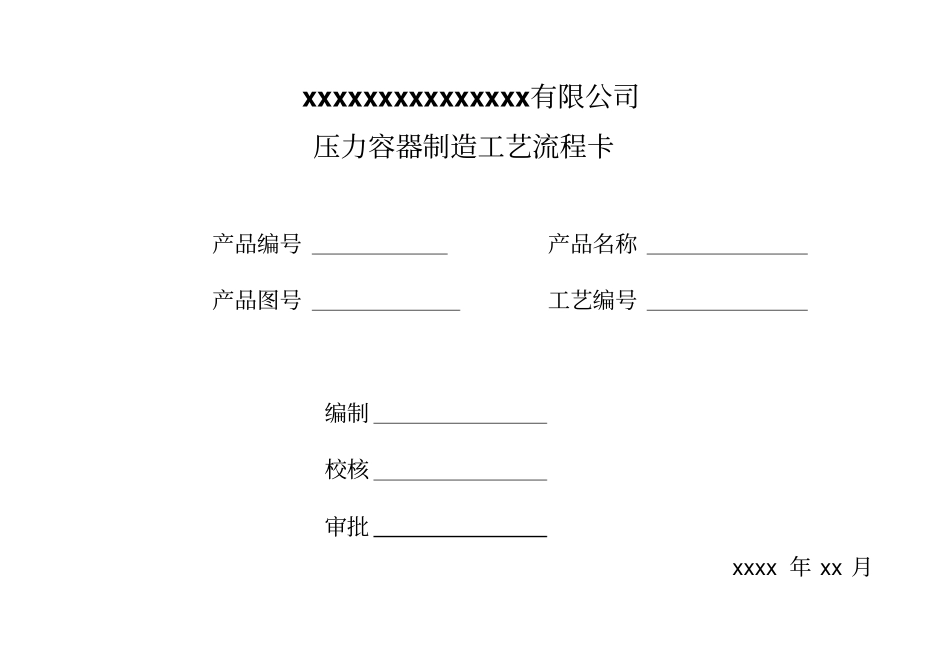

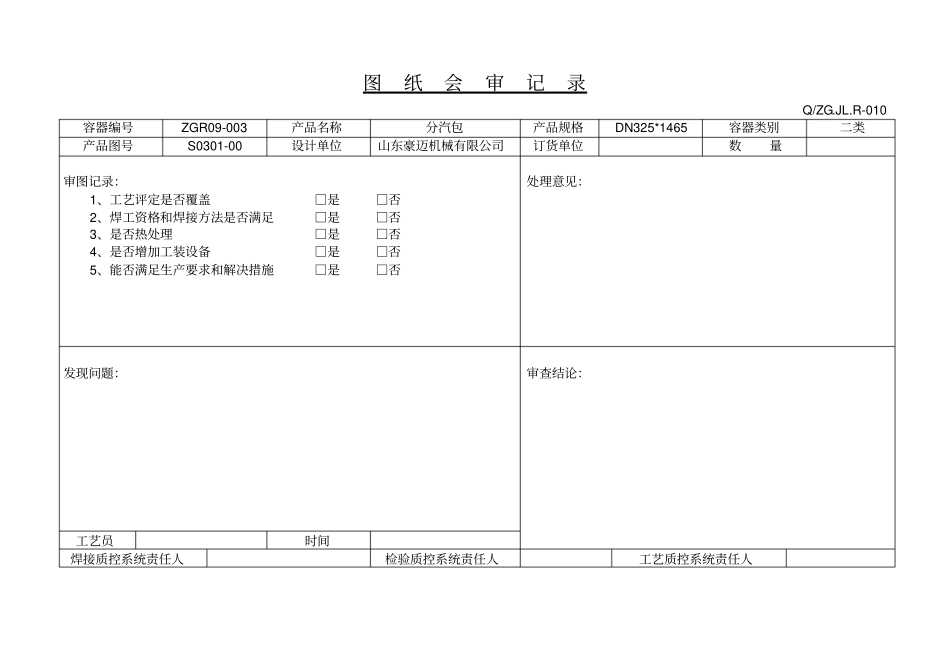

xxxxxxxxxxxxxxx有限公司压力容器制造工艺流程卡产品编号产品名称产品图号工艺编号编制校核审批xxxx 年 xx 月有限公司工艺文件目录序 号文件名称备注1 图纸会审记录2 部件布置排版图3 封头（ FT09003）制造工艺过程卡4 封头（ FT09004）制造工艺过程卡5 筒体制造工艺过程卡6 产品试板工艺过程卡7 法兰接管（ a）制造工艺过程卡8 法兰接管（ c）制造工艺过程卡9 接管法兰（ b1）制造工艺过程卡10 接管法兰（ b2）制造工艺过程卡11 法兰接管（ b3）制造工艺过程卡12 法兰接管（ e）制造工艺过程卡13 支座 F 制造工艺过程卡14 支座 S 制造工艺过程卡15 总装工艺过程卡16 水压试验工艺过程卡17 油漆包装工艺过程卡图纸会审记录Q/ZG.JL.R-010 容器编号ZGR09-003 产品名称分汽包产品规格DN325*1465 容器类别二类产品图号S0301-00 设计单位山东豪迈机械有限公司订货单位数量审图记录：1、工艺评定是否覆盖□是□否2、焊工资格和焊接方法是否满足□是□否3、是否热处理□是□否4、是否增加工装设备□是□否5、能否满足生产要求和解决措施□是□否处理意见：发现问题：审查结论：工艺员时间焊接质控系统责任人检验质控系统责任人工艺质控系统责任人压力容器 ZGR09— 003 部件布置排版图部件名称部件编号规格进汽口a φ 76*6 进汽口B1φ 57*5 进汽口B2φ 57*5 进汽口B3φ 57*5 进汽口C φ 76*6 压力表口D G1/2 排污口E φ 32*3.5 铭牌12 170*100 鞍座-F 390*180 鞍座-S 390*180 编制：年月日审核：年月日270°0°90°180°270°1250 中心线95 250 230 230 250 160 a b1b2b3c d 铭牌170 100 390 180 110 110 -F -S e 压力容器制造工艺过程卡Q/ZG.JL.R-030 产品名称分汽包产品编号ZGR09-003 产品图号S0301 制造工序封头部件编号FT09003 材 质Q245R 规 格δ =8 ㎜材料入库代号B09007 代用材料代用材料规格代用材料入库号数量1 序号工序名称工艺内容技术要求质控符号工装设备操作者日期检验简图说明检验项目实测值结论签字日期1 领料确认材料核对标记材料表面无缺陷E 起重机测厚长宽2 划线按图尺寸划线在规定位置用钢印打上封头编号及封头标记号E 钢印尺寸手锤封头编号C 封头标记标记移植3 下料按线下料下 料 切 割 光滑、整齐、清理飞渣E 氧乙炔气尺寸割具厚度4 压制成型加工EHB325*8几何尺寸应符合JB/T4746 C 外协表面质量几何尺寸5 坡口按图加...
