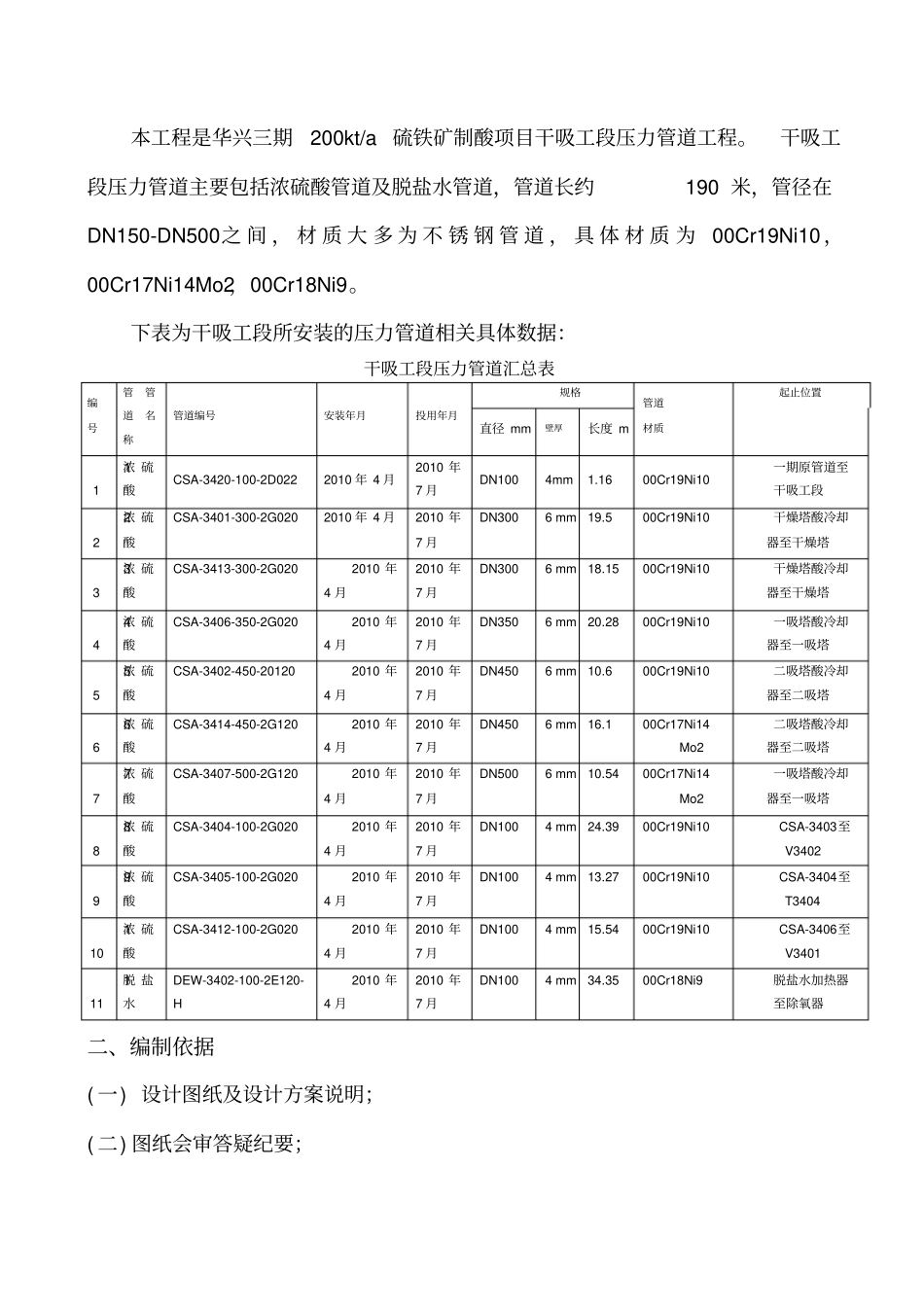

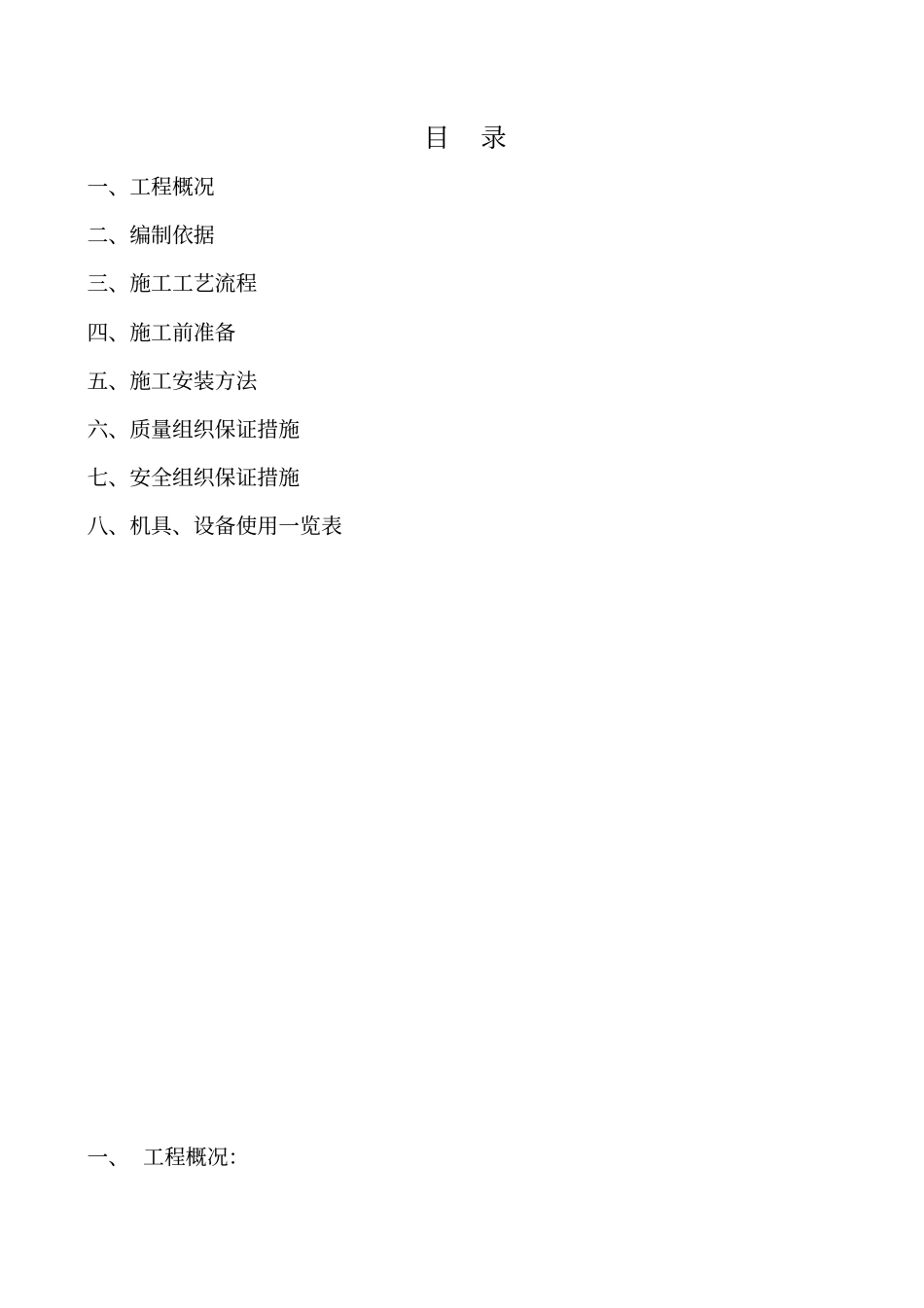

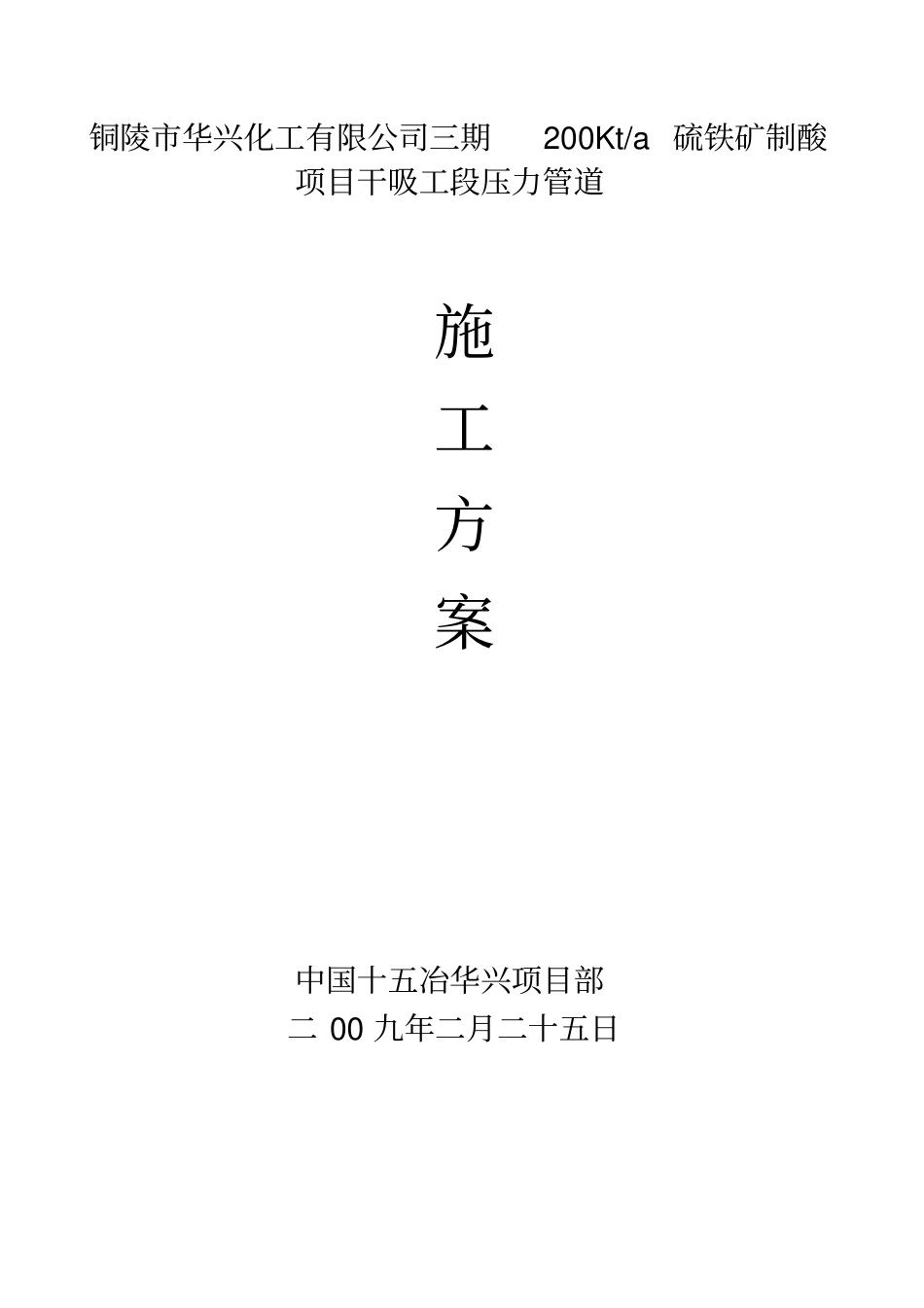

铜陵市华兴化工有限公司三期200Kt/a 硫铁矿制酸项目干吸工段压力管道施工方案中国十五冶华兴项目部二 00 九年二月二十五日目录一、工程概况二、编制依据三、施工工艺流程四、施工前准备五、施工安装方法六、质量组织保证措施七、安全组织保证措施八、机具、设备使用一览表一、 工程概况：本工程是华兴三期200kt/a 硫铁矿制酸项目干吸工段压力管道工程。干吸工段压力管道主要包括浓硫酸管道及脱盐水管道，管道长约190 米，管径在DN150-DN500之 间 ， 材 质 大 多 为 不 锈 钢 管 道 ， 具 体 材 质 为00Cr19Ni10，00Cr17Ni14Mo2，00Cr18Ni9。下表为干吸工段所安装的压力管道相关具体数据：干吸工段压力管道汇总表二、编制依据( 一) 设计图纸及设计方案说明；( 二) 图纸会审答疑纪要；编号管管道名称管道编号安装年月投用年月规格管道材质起止位置直径 mm 壁厚长度 m 11 浓 硫酸CSA-3420-100-2D022 2010 年 4 月2010 年7 月DN100 4mm 1.16 00Cr19Ni10 一期原管道至干吸工段22 浓 硫酸CSA-3401-300-2G020 2010 年 4 月2010 年7 月DN300 6 mm 19.5 00Cr19Ni10 干燥塔酸冷却器至干燥塔33 浓 硫酸CSA-3413-300-2G020 2010 年4 月2010 年7 月DN300 6 mm 18.15 00Cr19Ni10 干燥塔酸冷却器至干燥塔44 浓 硫酸CSA-3406-350-2G020 2010 年4 月2010 年7 月DN350 6 mm 20.28 00Cr19Ni10 一吸塔酸冷却器至一吸塔55 浓 硫酸CSA-3402-450-20120 2010 年4 月2010 年7 月DN450 6 mm 10.6 00Cr19Ni10 二吸塔酸冷却器至二吸塔66 浓 硫酸CSA-3414-450-2G120 2010 年4 月2010 年7 月DN450 6 mm 16.1 00Cr17Ni14 Mo2 二吸塔酸冷却器至二吸塔77 浓 硫酸CSA-3407-500-2G120 2010 年4 月2010 年7 月DN500 6 mm 10.54 00Cr17Ni14 Mo2 一吸塔酸冷却器至一吸塔88 浓 硫酸CSA-3404-100-2G020 2010 年4 月2010 年7 月DN100 4 mm 24.39 00Cr19Ni10 CSA-3403至V3402 99 浓 硫酸CSA-3405-100-2G020 2010 年4 月2010 年7 月DN100 4 mm 13.27 00Cr19Ni10 CSA-3404至T3404 110 浓 硫酸CSA-3412-100-2G020 2010 年4 月2010 年7 月DN100 4 mm 15.54 00Cr19Ni10 CSA-3406至V3401 111 脱 盐水DEW-3402-100-2E120-H 2010 年4 月2010 年7 月DN100 4 mm 34.35 00Cr18Ni9 脱盐水加热器至除氧器( 三) 行业规程及...
