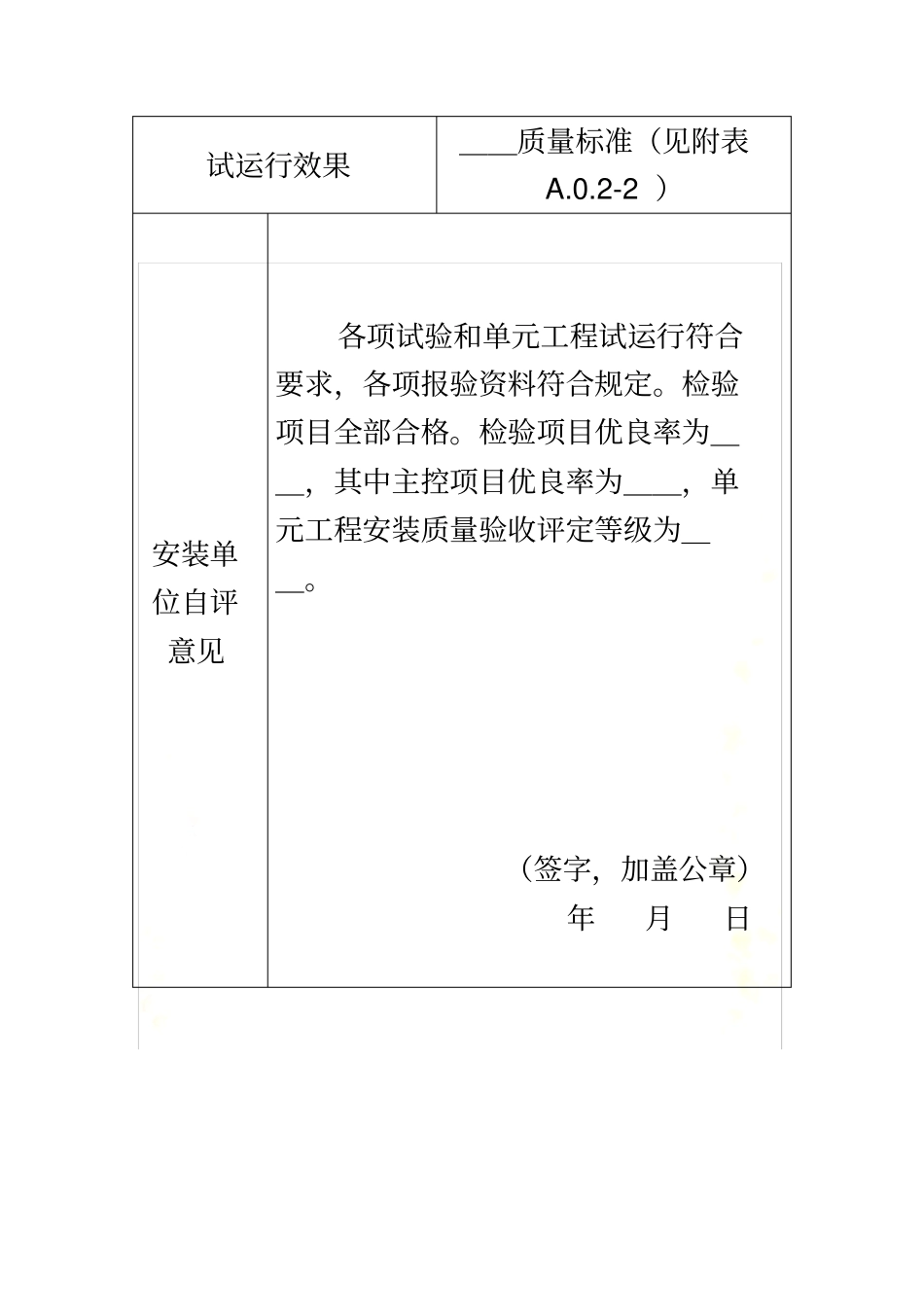

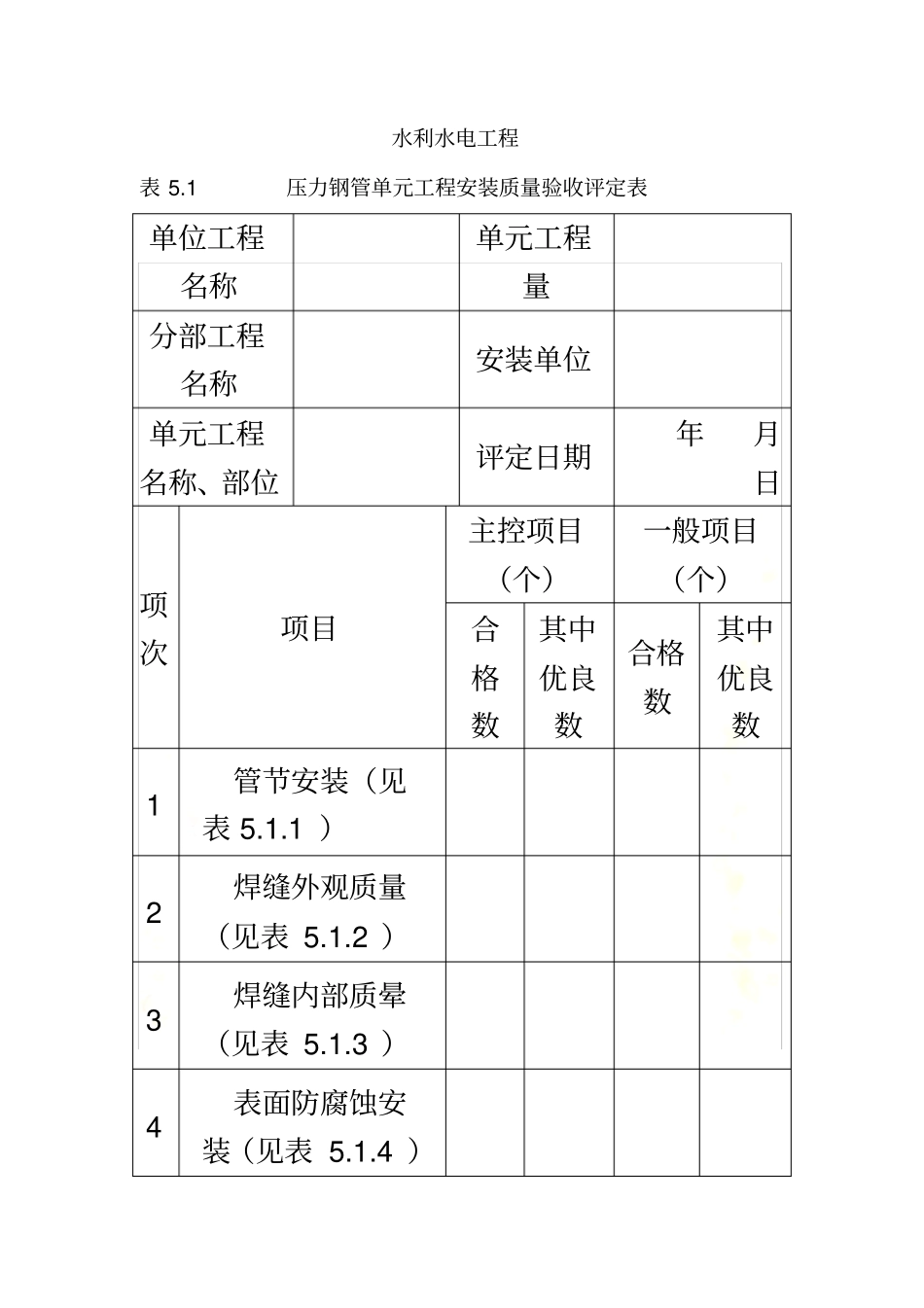

压力钢管质量评定表( 无缝钢管焊焊接 ) 水利水电工程表 5.1 压力钢管单元工程安装质量验收评定表单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数其中优良数合格数其中优良数1 管节安装（见表 5.1.1 ）2 焊缝外观质量（见表 5.1.2 ）3 焊缝内部质晕（见表 5.1.3 ）4 表面防腐蚀安装（见表 5.1.4 ）试运行效果＿＿质量标准（见附表A.0.2-2 ）安装单位自评意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿，其中主控项目优良率为＿＿，单元工程安装质量验收评定等级为＿＿。（签字，加盖公章）年月日监理单位意见各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为＿＿，其中主控项目优良率为＿＿，单元工程安装质量验收评定等级为＿＿。（签字，加盖公章）年月日注 1 ：主控项目和一般项目中的合格数指达到合格及其以上质量标准的项目个数。2：检验项目优良率 =（主控项目优良数 + 一般项目优良数） / 检验项目总数× 100%。表 5.1.1管节安装质量检查表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。1. 分部工程、单元工程名称填写要与表5.1相同。2. 检验（测）方法及数量。检验项目检验方法检验数量始 装 节 管口里程钢尺、钢板尺、垂球或激光指向仪，经纬 仪 、 水 准仪、全站仪始 装 节 在上、下游管口测量，其余管节 管 口 中 心只 测 一 端 管口始 装 节 管口中心始 装 节 两端 管 口 垂 直度钢管圆度钢尺最 大 管 口直 径 与 最 小管 口 直 径 的差值，且每端管 口 至 少 测2 对直径纵 缝 对 口径向错边量钢 板 尺 或焊接检验规沿 焊 缝 全长测量，每延米布设 1 个测点环 缝 对 口径向错边量与蜗壳、伸缩 节 、 蝴 蝶阀、球阀、岔管 连 接 的 管节 及 弯 管 起点 的 管 口 中心钢尺、钢板尺、垂球或激光指向仪始 装 节 在上、下游管口测量，其余管节 管 口 中 心只 测 一 端 管口其 他 部 位管 节 的 管 口中心鞍 式 支 座顶 面 弧 度 和样板间隙用 样 板 检查测 3～5 点滚 动 支 座或 摇 摆 支 座的 支 墩 垫 板全站仪、水准 仪 和 经 纬每 项 各 测1 个点高程和纵、横中心仪支 墩 垫 ...
