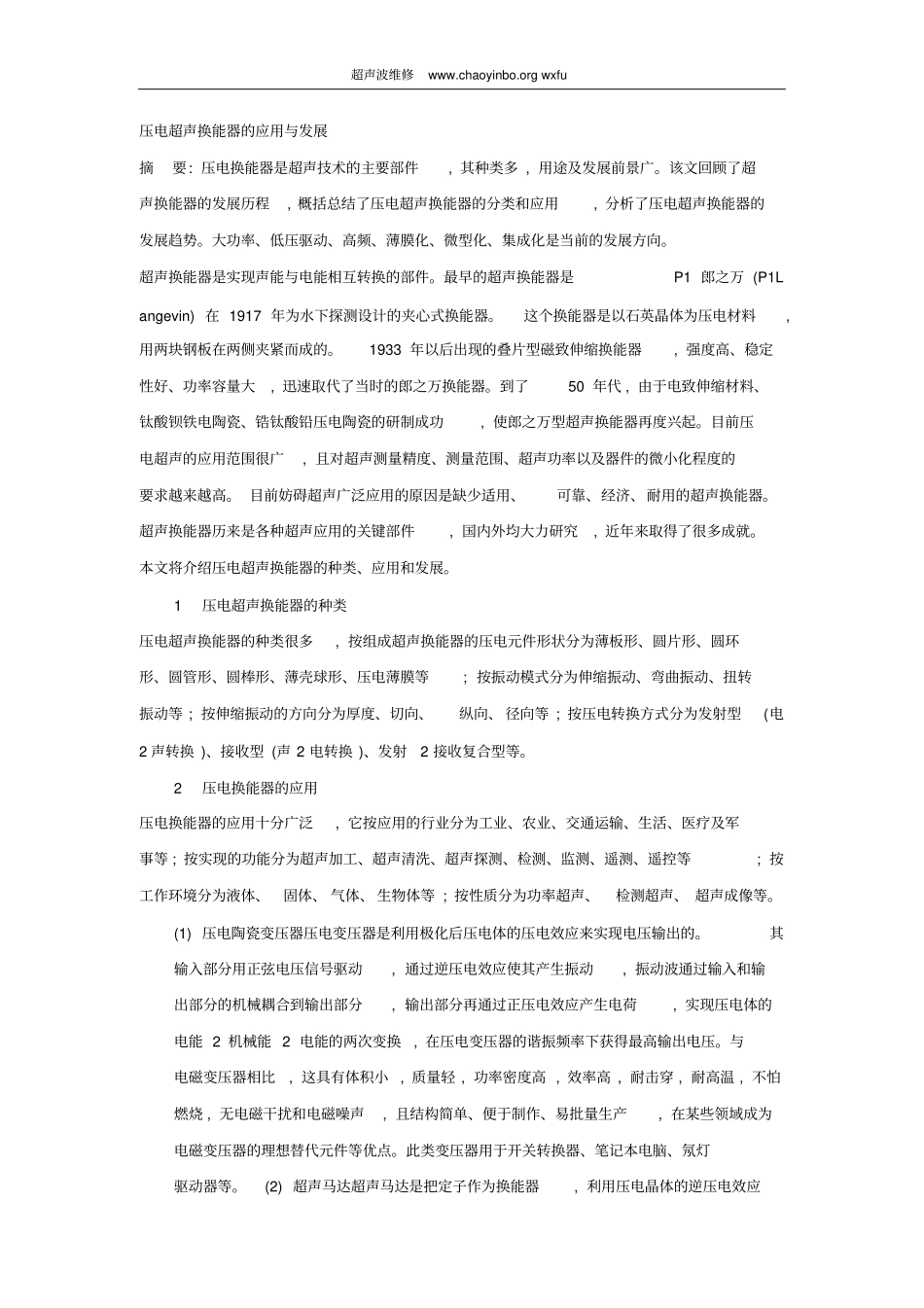

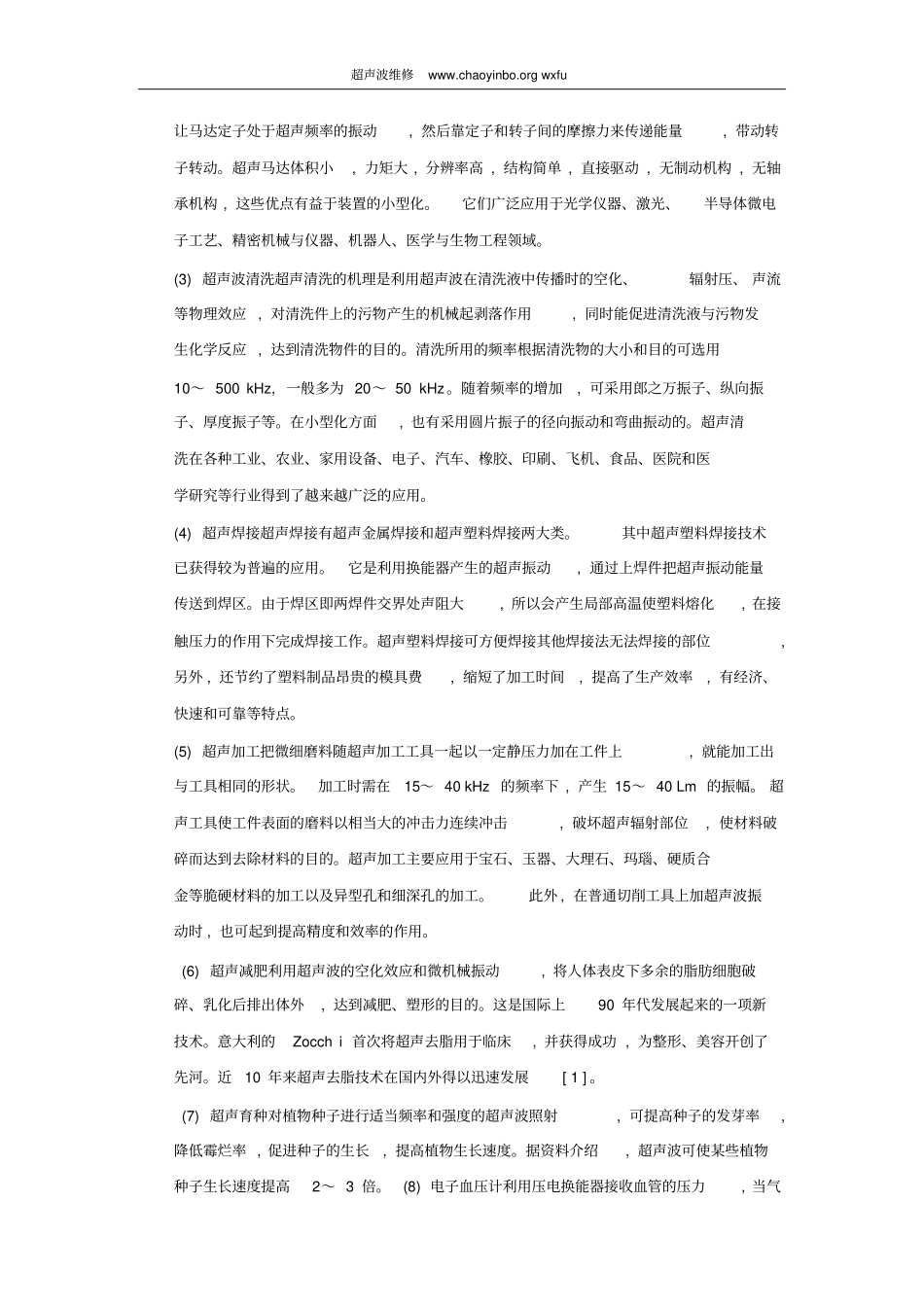

超声波维修www.chaoyinbo.org wxfu 压电超声换能器的应用与发展摘要: 压电换能器是超声技术的主要部件, 其种类多 , 用途及发展前景广。该文回顾了超声换能器的发展历程, 概括总结了压电超声换能器的分类和应用, 分析了压电超声换能器的发展趋势。大功率、低压驱动、高频、薄膜化、微型化、集成化是当前的发展方向。超声换能器是实现声能与电能相互转换的部件。最早的超声换能器是P1 郎之万 (P1L angevin) 在 1917 年为水下探测设计的夹心式换能器。这个换能器是以石英晶体为压电材料, 用两块钢板在两侧夹紧而成的。1933 年以后出现的叠片型磁致伸缩换能器, 强度高、稳定性好、功率容量大, 迅速取代了当时的郎之万换能器。到了50 年代 , 由于电致伸缩材料、钛酸钡铁电陶瓷、锆钛酸铅压电陶瓷的研制成功, 使郎之万型超声换能器再度兴起。目前压电超声的应用范围很广, 且对超声测量精度、测量范围、超声功率以及器件的微小化程度的要求越来越高。 目前妨碍超声广泛应用的原因是缺少适用、可靠、经济、耐用的超声换能器。超声换能器历来是各种超声应用的关键部件, 国内外均大力研究, 近年来取得了很多成就。本文将介绍压电超声换能器的种类、应用和发展。1压电超声换能器的种类压电超声换能器的种类很多, 按组成超声换能器的压电元件形状分为薄板形、圆片形、圆环形、圆管形、圆棒形、薄壳球形、压电薄膜等; 按振动模式分为伸缩振动、弯曲振动、扭转振动等 ; 按伸缩振动的方向分为厚度、切向、纵向、 径向等 ; 按压电转换方式分为发射型(电2 声转换 )、接收型 (声 2 电转换 )、发射2 接收复合型等。2压电换能器的应用压电换能器的应用十分广泛, 它按应用的行业分为工业、农业、交通运输、生活、医疗及军事等 ; 按实现的功能分为超声加工、超声清洗、超声探测、检测、监测、遥测、遥控等; 按工作环境分为液体、固体、 气体、 生物体等 ; 按性质分为功率超声、检测超声、 超声成像等。(1) 压电陶瓷变压器压电变压器是利用极化后压电体的压电效应来实现电压输出的。其输入部分用正弦电压信号驱动, 通过逆压电效应使其产生振动, 振动波通过输入和输出部分的机械耦合到输出部分, 输出部分再通过正压电效应产生电荷, 实现压电体的电能 2 机械能 2 电能的两次变换, 在压电变压器的谐振频率下获得最高输出电压。与电磁变压器相比, 这具有体积小 , 质量轻 , 功率密度高 , 效率高 , 耐击穿...
