压缩空气管道安装技术交底VIP免费

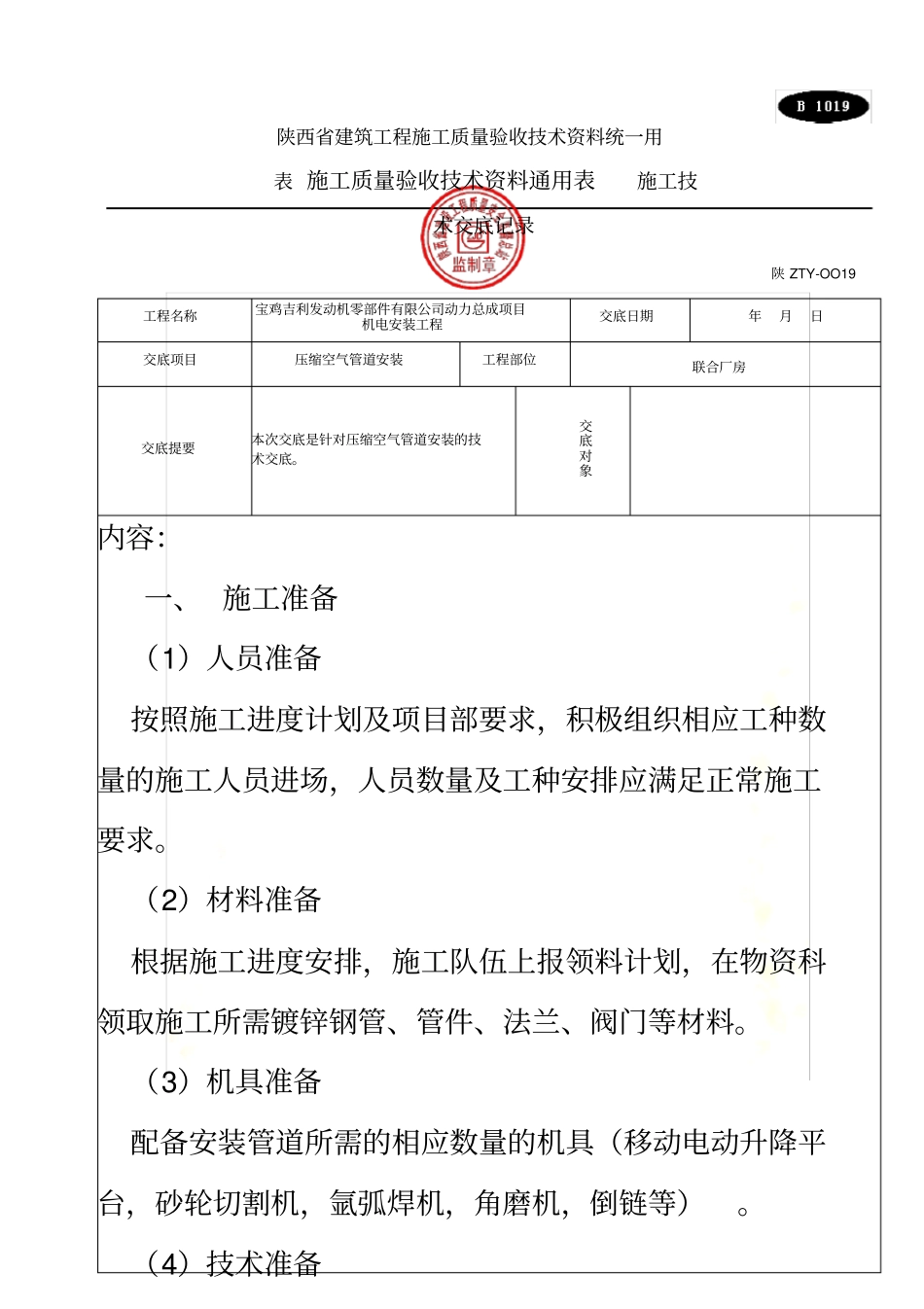

压缩空气管道安装技术交底陕西省建筑工程施工质量验收技术资料统一用表 施工质量验收技术资料通用表施工技术交底记录陕 ZTY-OO19 工程名称宝鸡吉利发动机零部件有限公司动力总成项目机电安装工程交底日期年月日交底项目压缩空气管道安装工程部位联合厂房交底提要本次交底是针对压缩空气管道安装的技术交底。交底对象内容：一、 施工准备（1）人员准备按照施工进度计划及项目部要求，积极组织相应工种数量的施工人员进场，人员数量及工种安排应满足正常施工要求。（2）材料准备根据施工进度安排，施工队伍上报领料计划，在物资科领取施工所需镀锌钢管、管件、法兰、阀门等材料。（3）机具准备配备安装管道所需的相应数量的机具（移动电动升降平台，砂轮切割机，氩弧焊机，角磨机，倒链等）。（4）技术准备施工前准备技术交底管线运输管线二次预制管道吊装管线组焊焊接检验管线试压管线吹扫泄露性试验工程验收、交工焊接返修（二）、施工技术要求（1) 阅图施工前必须熟悉有关图纸，明确施工要求，施工范围。（2) 测量因综合支架可能存在一定的偏差，管道施工前应进行必要的测量，以确认是否符合管道安装。（3) 管线切割1）公称直径小于 2 寸的碳钢管， 采用无齿锯切割；其他碳钢管可采用半自动氧气乙炔切割，用坡口机或角向磨光机加工坡口。2）切割后其表面不得有裂纹，缩口等缺陷。（4) 管线组对1）管线组对前必须开设坡口， 组对时坡口极其管端内外表面 20mm范围内的油污，毛刺等杂物清理干净, 压缩空气3）管线预制前，按工艺管道设计图绘制或加工单线图，在单线图中表明管线规格，材质，管内介质，介质流向及焊口号，预制应按单线图进行。4) 预制完的管段，应进行焊缝无损检测，合格者方可进行组对安装，同时应将内部杂物清理干净，且及时封闭管口。(5) 管线安装预制管道应按管道系统号和预制顺序号进行安装。管线安装前应检查管内是否有杂物，如有杂物应用压缩空气等发放进行清理，确保管内清洁，对于设计或业主要求进行脱脂的管道系统， 安装前应对管材， 配件进行脱脂，并用塑料封盖及时封闭管道敞口，防止异物进入，再度污染。管道连接时，不得用强力对口，加偏垫等方法来消除管子端口空隙，偏斜，错口或不同心等缺陷。（三）、管道安装的方式及方法压缩空气管道采用热浸镀锌钢管，管道的连接， 除设备、阀门等处采用法兰或螺纹连接外，均采用焊接，镀锌钢管大于 DN50采用氩电联焊 （即氩弧焊打底， 手工电弧焊填充c、...
