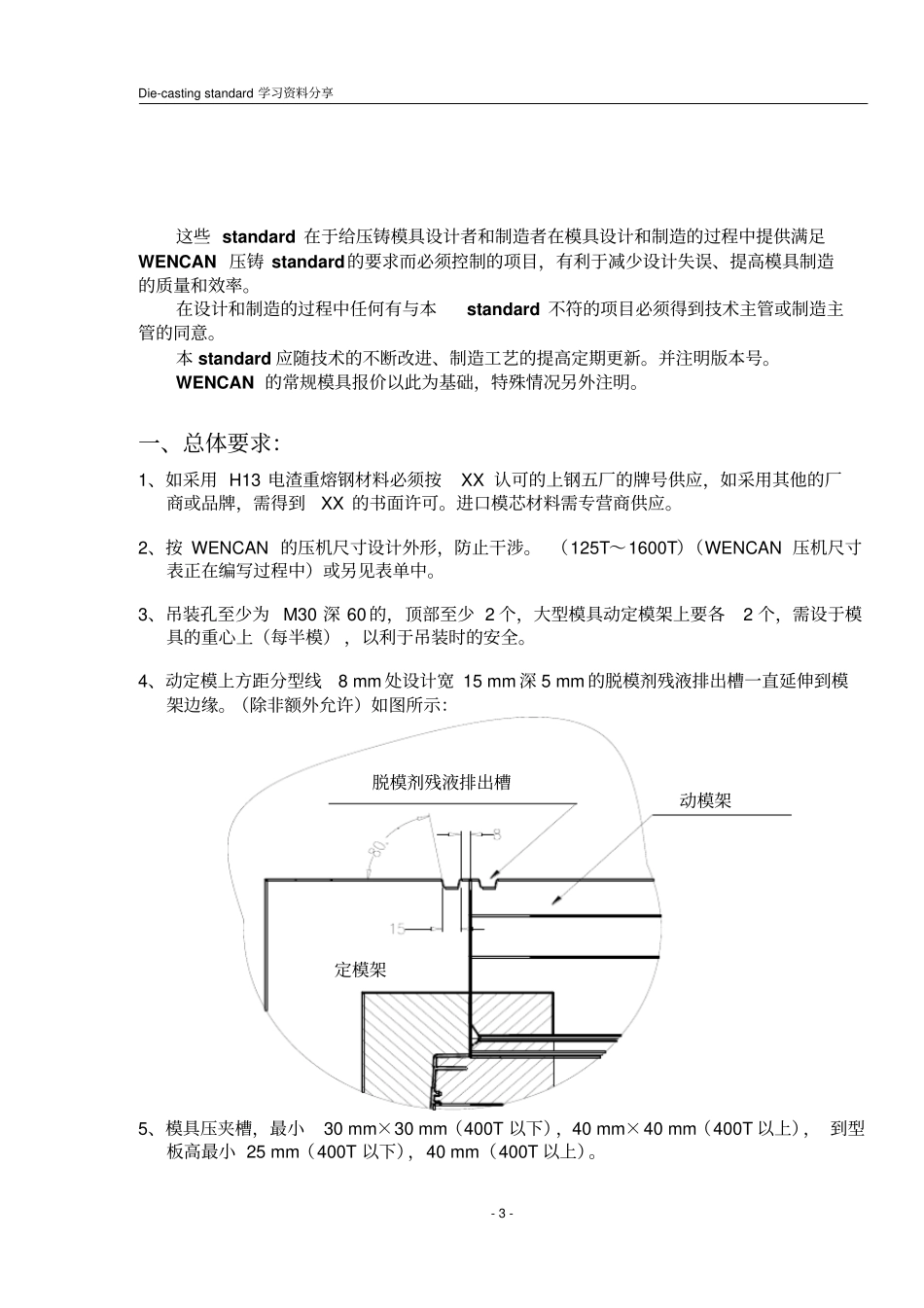

Die-casting standard 学习资料分享- 1 - 压铸标准Die-casting Standard Die-casting standard 学习资料分享- 2 - Content 一、总体要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P3 二、设计制造流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P5 三、模芯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P6 四、模架 ...⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P6 五、滑块⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P7 六、型芯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P10 七、顶出⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P10 八、冷却⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P12 九、浇注system 和分型面⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ P12 十、模具检查表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P14 十一、压铸模具各部分名称⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P15 十二、模具备料与外购放余量的规范⋯⋯⋯⋯⋯⋯⋯⋯P15 十三、铸造公差表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯P17 Die-casting standard 学习资料分享- 3 - 这些 standard 在于给压铸模具设计者和制造者在模具设计和制造的过程中提供满足WENCAN 压铸 standard的要求而必须控制的项目，有利于减少设计失误、提高模具制造的质量和效率。在设计和制造的过程中任何有与本standard 不符的项目必须得到技术主管或制造主管的同意。本 standard 应随技术的不断改进、制造工艺的提高定期更新。并注明版本号。WENCAN 的常规模具报价以此为基础，特殊情况另外注明。一、总体要求：1、如采用 H13 电渣重熔钢材料必须按XX 认可的上钢五厂的牌号供应，如采用其他的厂商或品牌，需得到XX 的书面许可。进口模芯材料需专营商供应。2、按 WENCAN 的压机尺寸设计外形，防止干涉。 （125T～1600T）（WENCAN 压机尺寸表正在编写过程中）或另见表单中。3、吊装孔至少为 M30 深 60 的，顶部至少 2 个，大型模具动定模架上要各2 个，需设于模具的重心上（每半模） ，以利于吊装时的安全。4、动定模上方距分型线8 mm 处设计宽 15 mm 深 5 mm 的脱模剂残液排出槽一直延伸到模架边缘。（除非额外允许）如图所示：脱模剂残液排出槽动模架定模架5、模具压夹槽，最小30 mm×30 mm（400T 以下），40 mm×40 mm（400T 以上）， 到型板高最小 25 mm（400T 以下），40 mm（400T 以上）。Die-casting standard 学习资料分享- 4 - +0.01+0.010+0.010+0.0106、跨距...
