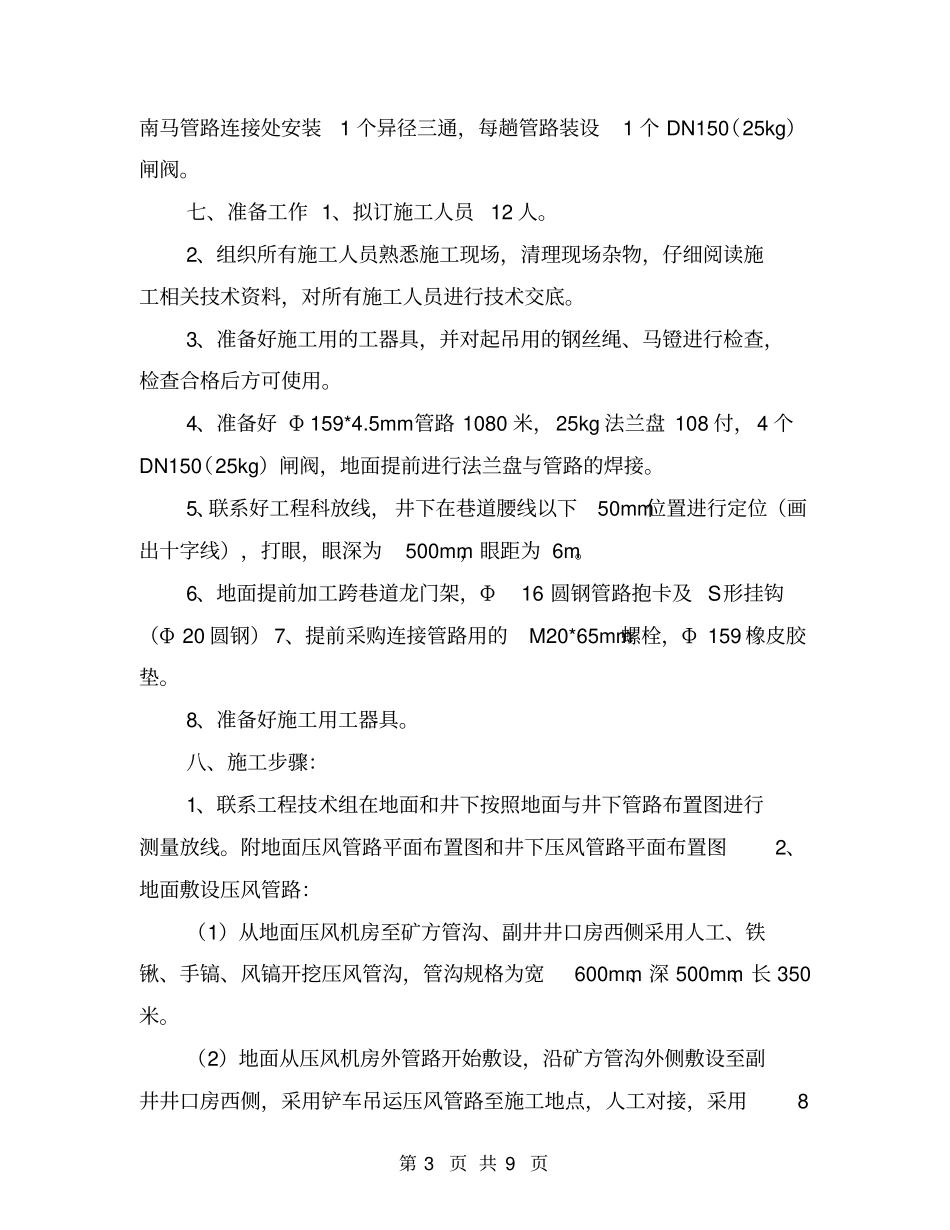

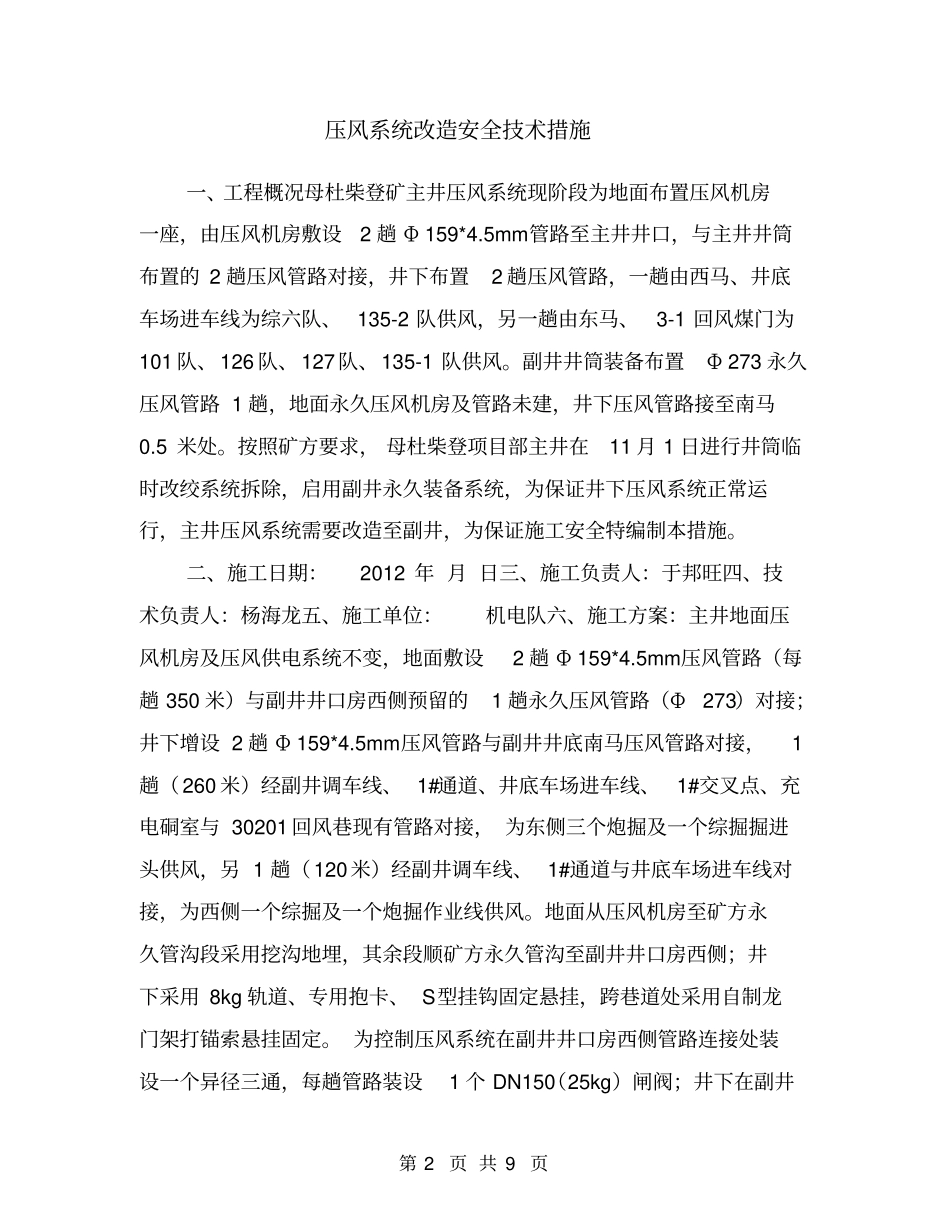

压风系统改造安全技术措施姓名： XXX 部门： XXX 日期： XXX 第 2 页 共 9 页压风系统改造安全技术措施一、工程概况母杜柴登矿主井压风系统现阶段为地面布置压风机房一座，由压风机房敷设2 趟 Φ 159*4.5mm管路至主井井口，与主井井筒布置的 2 趟压风管路对接，井下布置2 趟压风管路，一趟由西马、井底车场进车线为综六队、 135-2 队供风，另一趟由东马、3-1 回风煤门为101 队、126 队、127队、135-1 队供风。副井井筒装备布置Φ 273 永久压风管路 1 趟，地面永久压风机房及管路未建，井下压风管路接至南马0.5 米处。按照矿方要求， 母杜柴登项目部主井在11 月 1 日进行井筒临时改绞系统拆除，启用副井永久装备系统，为保证井下压风系统正常运行，主井压风系统需要改造至副井，为保证施工安全特编制本措施。二、施工日期：2012 年 月 日三、施工负责人：于邦旺四、技术负责人：杨海龙五、施工单位：机电队六、施工方案：主井地面压风机房及压风供电系统不变，地面敷设2 趟 Φ 159*4.5mm压风管路（每趟 350 米）与副井井口房西侧预留的1 趟永久压风管路（Φ273）对接；井下增设 2 趟 Φ 159*4.5mm压风管路与副井井底南马压风管路对接，1趟（260 米）经副井调车线、 1#通道、井底车场进车线、1#交叉点、充电硐室与 30201 回风巷现有管路对接， 为东侧三个炮掘及一个综掘掘进头供风，另 1 趟（120米）经副井调车线、 1#通道与井底车场进车线对接，为西侧一个综掘及一个炮掘作业线供风。地面从压风机房至矿方永久管沟段采用挖沟地埋，其余段顺矿方永久管沟至副井井口房西侧；井下采用 8kg 轨道、专用抱卡、 S型挂钩固定悬挂，跨巷道处采用自制龙门架打锚索悬挂固定。 为控制压风系统在副井井口房西侧管路连接处装设一个异径三通，每趟管路装设1 个 DN150（25kg）闸阀；井下在副井第 3 页 共 9 页南马管路连接处安装1 个异径三通，每趟管路装设1 个 DN150（25kg）闸阀。七、准备工作 1、拟订施工人员12 人。2、组织所有施工人员熟悉施工现场，清理现场杂物，仔细阅读施工相关技术资料，对所有施工人员进行技术交底。3、准备好施工用的工器具，并对起吊用的钢丝绳、马镫进行检查，检查合格后方可使用。4、准备好 Φ 159*4.5mm管路 1080 米，25kg 法兰盘 108 付，4 个DN150（25kg）闸阀，地面提前进行法兰盘与管路的焊接。5、联系好工程科放线， 井下在巷道腰线以下50mm位...
