原油预热器设计说明书解析VIP免费

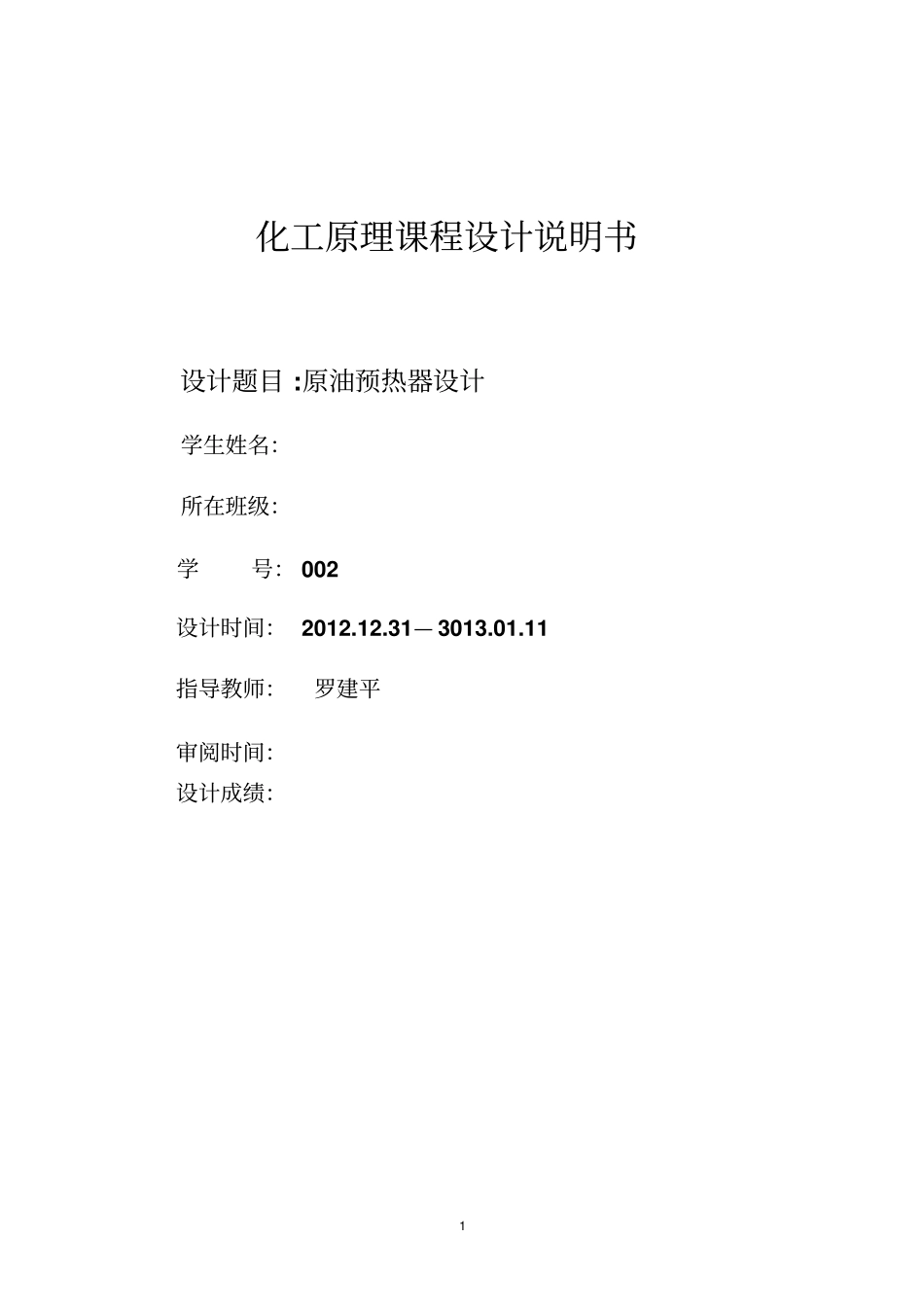

1 化工原理课程设计说明书设计题目 :原油预热器设计学生姓名：所在班级：学号： 002 设计时间： 2012.12.31— 3013.01.11指导教师：罗建平审阅时间：设计成绩：2 设计任务书1.设计名称：原油预热器设计2. 设计条件：炼油厂用柴油将原油预热，设计、操作条件如下表所示（1）. 处理原油量： 50400 Kg/h（2）. 加热介质：进口温度 175℃，出口温度 40℃, 质量流量 40300 Kg/h （3）. 原油：进口温度 25℃（4）. 允许压强降不大于0.3 ×106Pa （5）. 两侧的污垢热阻均可取1.72 ×10-4m2.K/W （6）. 每年按 330 天计，每天 24 小时连续运行3. 设计任务（1）. 选择适宜的列管换热器并进行核算。（2）. 画出工艺设备图及列管布置图。（3）. 画出带控制点的换热装置工艺流程图4. 基础数据物料比热kJ/kg. ℃密 度kg/m3 导热系数W/m.℃粘度Pa.s 柴油2.48 715 0.133 0.64 ×10-3原油2.20 815 0.128 3.0 ×10-33 目录一概述 ........................................................................................................................................... 5二设计标准 ................................................................................................................................... 5三设计方案简介 ........................................................................................................................... 6（一）换热器简介 ............................................................................................................... 81、换热器概述................................................................................................................. 82、换热器的分类............................................................................................................. 9（二）列管式换热器的结构............................................................................................... 13 1、管程结构 ................................................................................................................... 13 2、壳程结构⑴壳体 ..................................................................................... 14 （三）...
