电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

双曲线冷却塔内壁防腐施工方案VIP免费

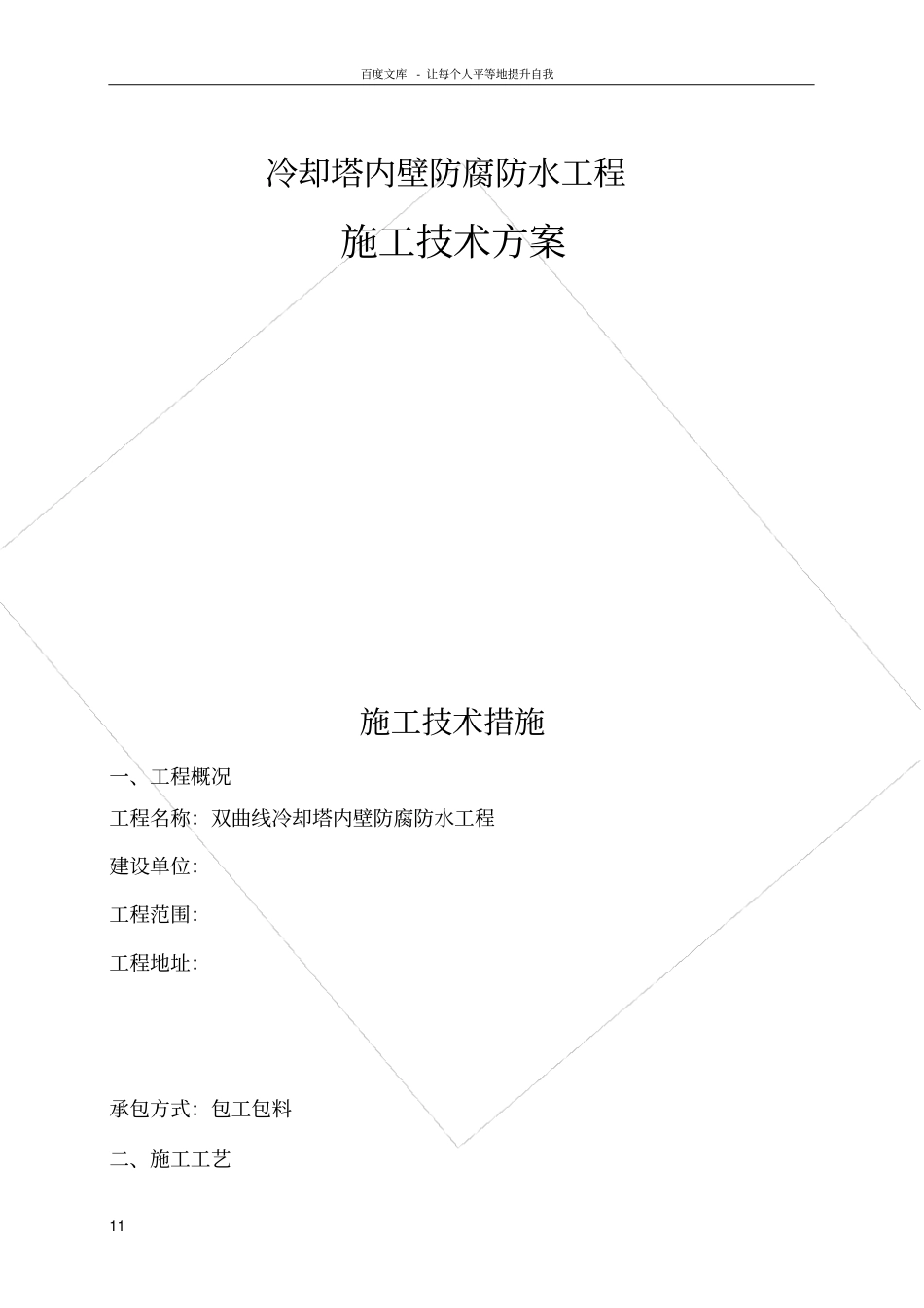

双曲线冷却塔内壁防腐施工方案_第1页
1/6

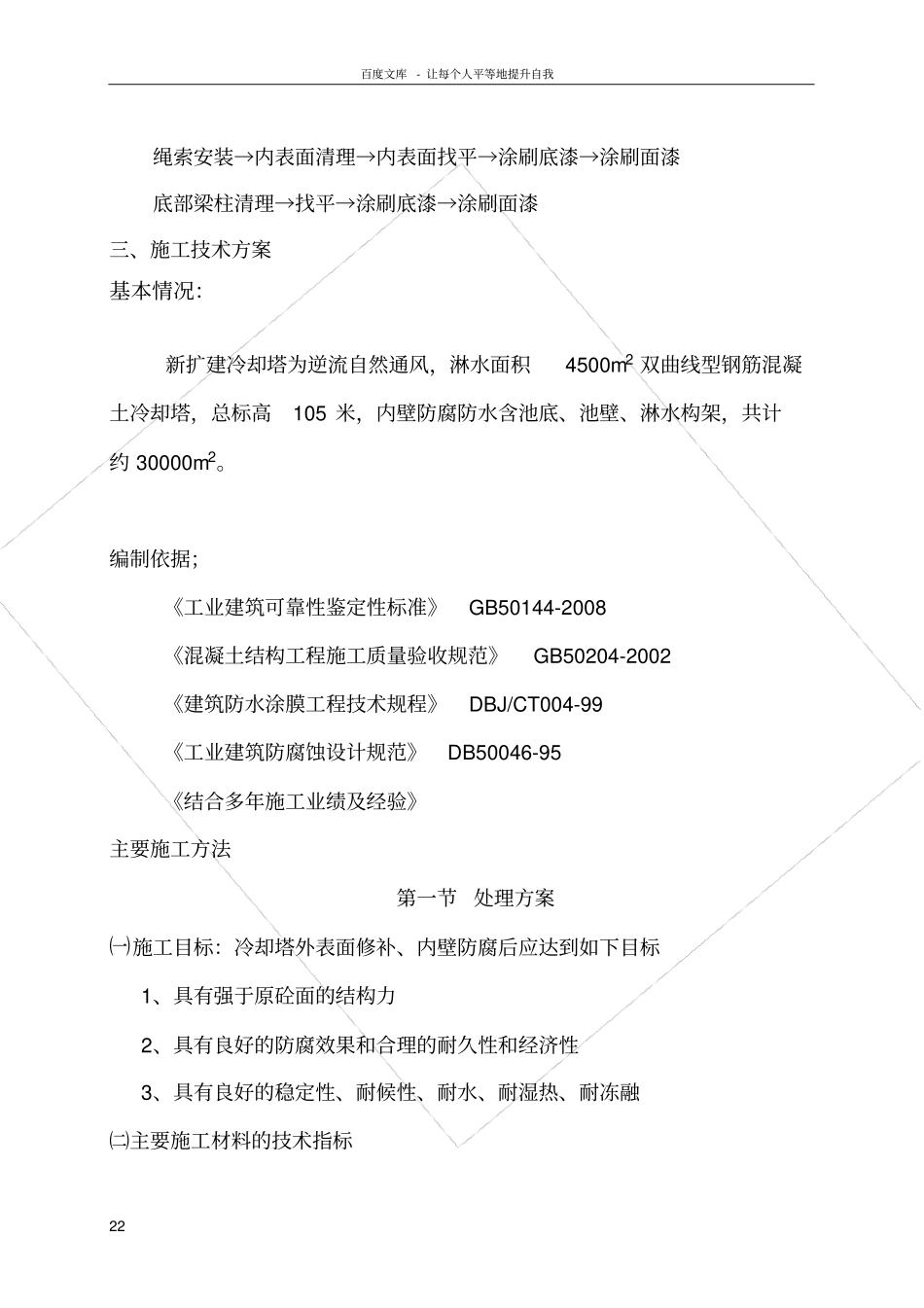

双曲线冷却塔内壁防腐施工方案_第2页
2/6

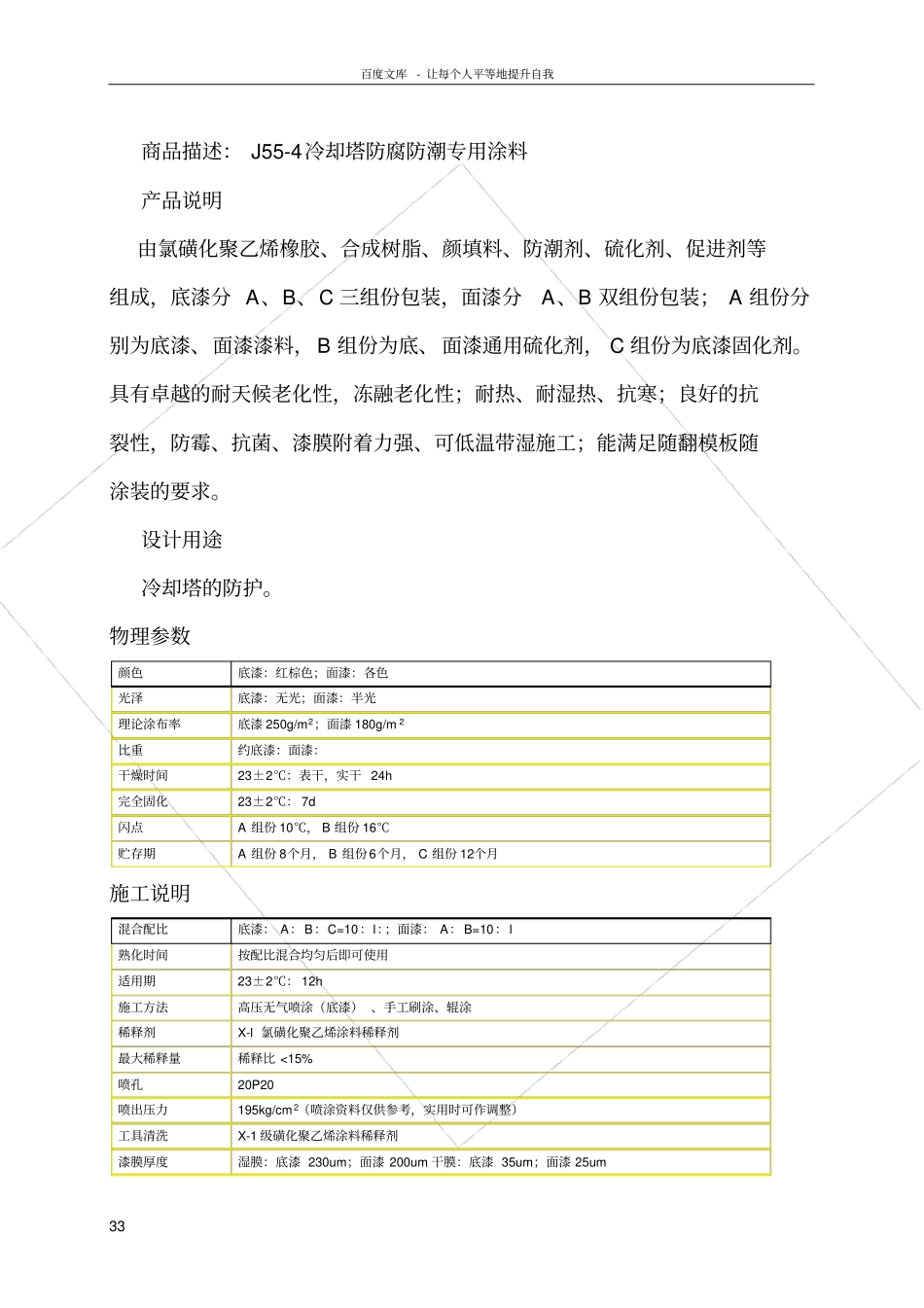

双曲线冷却塔内壁防腐施工方案_第3页
3/6
百度文库- 让每个人平等地提升自我11 冷却塔内壁防腐防水工程施工技术方案施工技术措施一、工程概况工程名称:双曲线冷却塔内壁防腐防水工程建设单位:工程范围:工程地址:承包方式:包工包料二、施工工艺百度文库- 让每个人平等地提升自我22 绳索安装→内表面清理→内表面找平→涂刷底漆→涂刷面漆底部梁柱清理→找平→涂刷底漆→涂刷面漆三、施工技术方案基本情况:新扩建冷却塔为逆流自然通风,淋水面积4500m2 双曲线型钢筋混凝土冷却塔,总标高105 米,内壁防腐防水含池底、池壁、淋水构架,共计约 30000m2。编制依据;《工业建筑可靠性鉴定性标准》GB50144-2008 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑防水涂膜工程技术规程》DBJ/CT004-99 《工业建筑防腐蚀设计规范》DB50046-95 《结合多年施工业绩及经验》主要施工方法第一节处理方案㈠施工目标:冷却塔外表面修补、内壁防腐后应达到如下目标1、具有强于原砼面的结构力2、具有良好的防腐效果和合理的耐久性和经济性3、具有良好的稳定性、耐候性、耐水、耐湿热、耐冻融㈡主要施工材料的技术指标百度文库- 让每个人平等地提升自我33 商品描述: J55-4冷却塔防腐防潮专用涂料产品说明由氯磺化聚乙烯橡胶、合成树脂、颜填料、防潮剂、硫化剂、促进剂等组成,底漆分 A、B、C 三组份包装,面漆分A、B 双组份包装; A 组份分别为底漆、面漆漆料,B 组份为底、面漆通用硫化剂, C 组份为底漆固化剂。具有卓越的耐天候老化性,冻融老化性;耐热、耐湿热、抗寒;良好的抗裂性,防霉、抗菌、漆膜附着力强、可低温带湿施工;能满足随翻模板随涂装的要求。设计用途冷却塔的防护。物理参数颜色底漆:红棕色;面漆:各色光泽底漆:无光;面漆:半光理论涂布率底漆 250g/m2;面漆 180g/m 2比重约底漆:面漆:干燥时间23±2℃:表干,实干 24h完全固化23±2℃: 7d闪点A 组份 10℃, B 组份 16℃贮存期A 组份 8个月, B 组份 6个月, C 组份 12个月施工说明混合配比底漆: A: B:C=10:l:;面漆: A: B=10: l熟化时间按配比混合均匀后即可使用适用期23±2℃: 12h施工方法高压无气喷涂(底漆) 、手工刷涂、辊涂稀释剂X-l 氯磺化聚乙烯涂料稀释剂最大稀释量稀释比 <15%喷孔20P20喷出压力195kg/cm 2(喷涂资料仅供参考,实用时可作调整)工具清洗X-1 级磺化聚乙烯涂料稀释剂漆膜厚度湿膜:底漆 230um;面漆 200um 干膜:底漆 35u...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

双曲线冷却塔内壁防腐施工方案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
