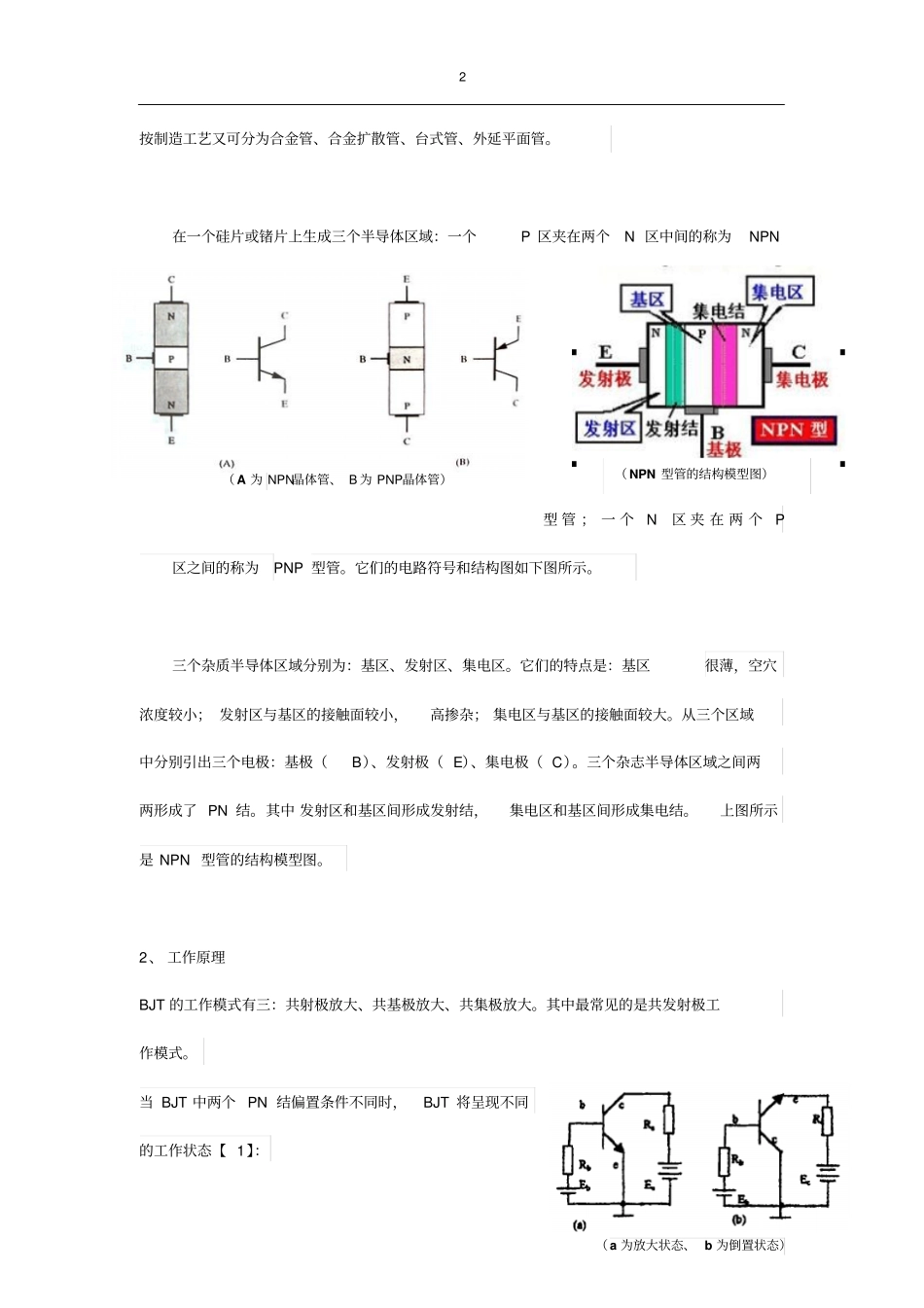

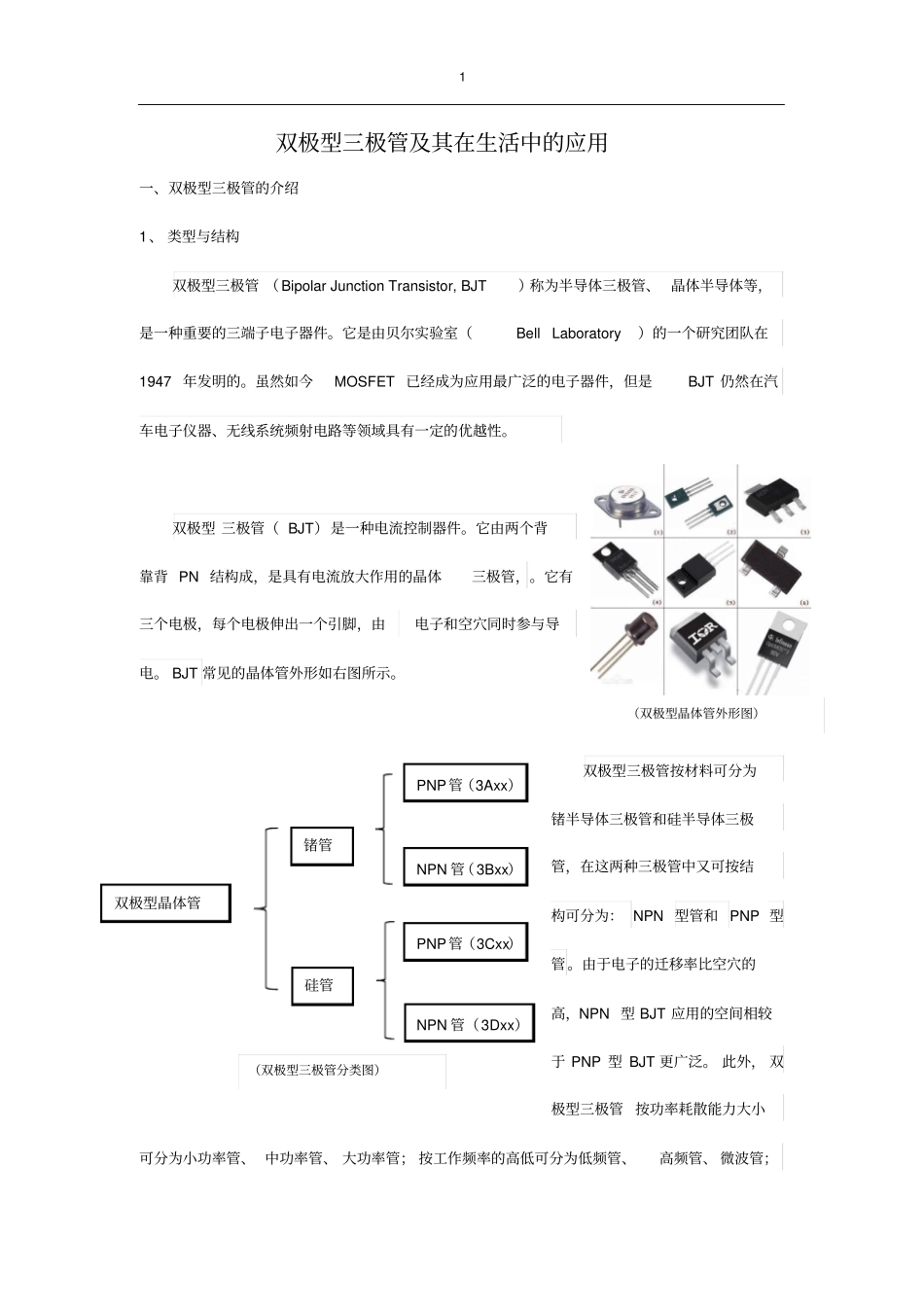

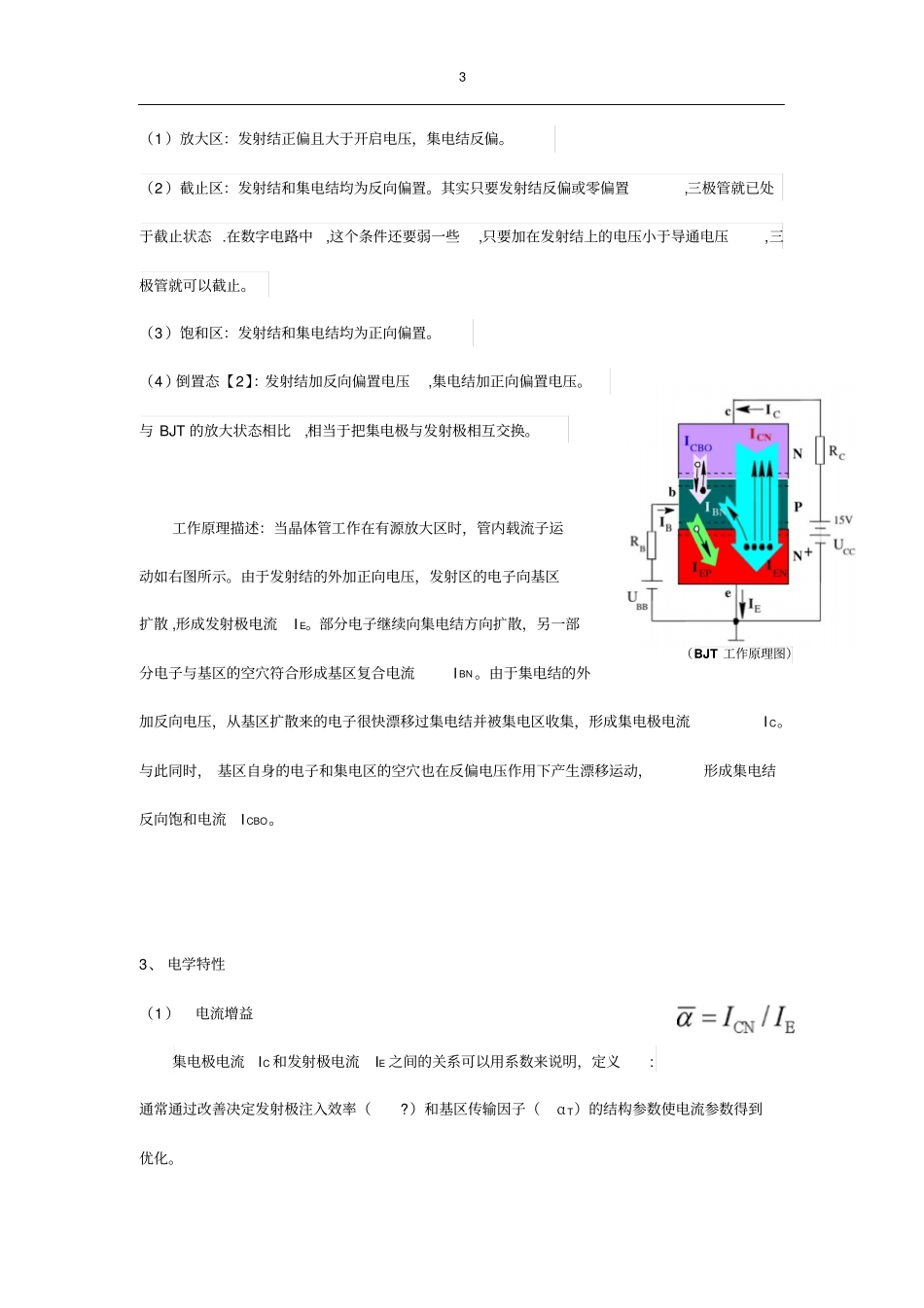

1 双极型三极管及其在生活中的应用一、双极型三极管的介绍1、 类型与结构双极型三极管 （Bipolar Junction Transistor, BJT）称为半导体三极管、 晶体半导体等，是一种重要的三端子电子器件。它是由贝尔实验室（Bell Laboratory）的一个研究团队在1947 年发明的。虽然如今MOSFET 已经成为应用最广泛的电子器件，但是BJT 仍然在汽车电子仪器、无线系统频射电路等领域具有一定的优越性。双极型 三极管（ BJT）是一种电流控制器件。它由两个背靠背 PN 结构成，是具有电流放大作用的晶体三极管，。它有三个电极，每个电极伸出一个引脚，由电子和空穴同时参与导电。 BJT 常见的晶体管外形如右图所示。双极型三极管按材料可分为锗半导体三极管和硅半导体三极管，在这两种三极管中又可按结构可分为： NPN 型管和 PNP 型管。由于电子的迁移率比空穴的高，NPN 型 BJT 应用的空间相较于 PNP 型 BJT 更广泛。 此外， 双极型三极管 按功率耗散能力大小可分为小功率管、 中功率管、 大功率管； 按工作频率的高低可分为低频管、高频管、 微波管；（双极型晶体管外形图）PNP管（3Axx）双极型晶体管锗管硅管NPN 管（3Bxx）PNP管（3Cxx）NPN 管（3Dxx）（双极型三极管分类图）2 按制造工艺又可分为合金管、合金扩散管、台式管、外延平面管。在一个硅片或锗片上生成三个半导体区域：一个P 区夹在两个N 区中间的称为NPN型 管 ； 一 个N区 夹 在 两 个P区之间的称为PNP 型管。它们的电路符号和结构图如下图所示。三个杂质半导体区域分别为：基区、发射区、集电区。它们的特点是：基区很薄，空穴浓度较小； 发射区与基区的接触面较小，高掺杂； 集电区与基区的接触面较大。从三个区域中分别引出三个电极：基极（B）、发射极（ E）、集电极（ C）。三个杂志半导体区域之间两两形成了 PN 结。其中 发射区和基区间形成发射结，集电区和基区间形成集电结。上图所示是 NPN 型管的结构模型图。2、 工作原理BJT 的工作模式有三：共射极放大、共基极放大、共集极放大。其中最常见的是共发射极工作模式。当 BJT 中两个 PN 结偏置条件不同时，BJT 将呈现不同的工作状态【 1】：（ NPN 型管的结构模型图）（ A 为 NPN晶体管、 B 为 PNP晶体管）（ a 为放大状态、 b 为倒置状态）3 （1 ）放大区：发射结正偏且大于开启电压，集电结反偏。（2 ）截止区：发射结和集电结均为反向偏置。其实只要发射...
