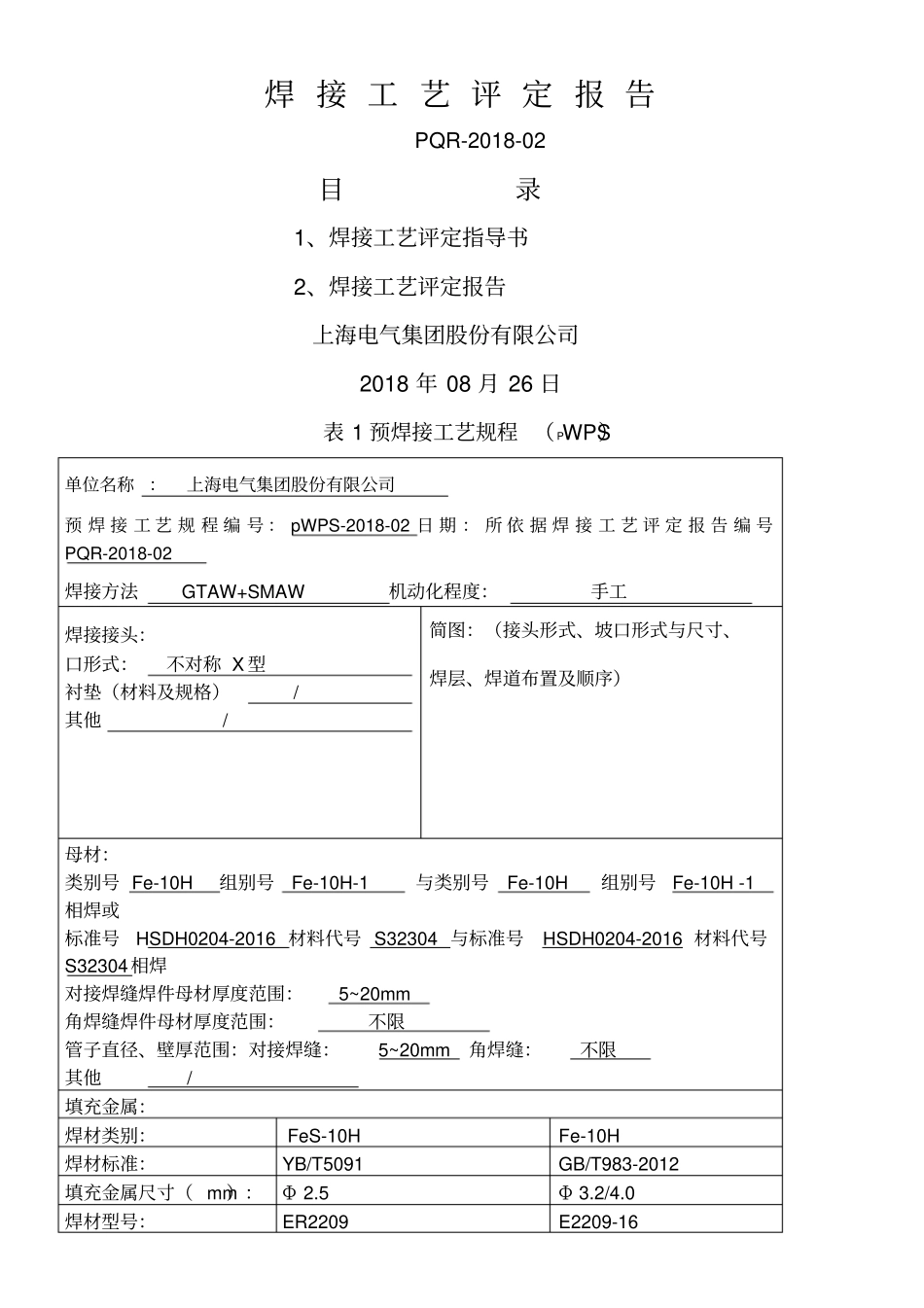

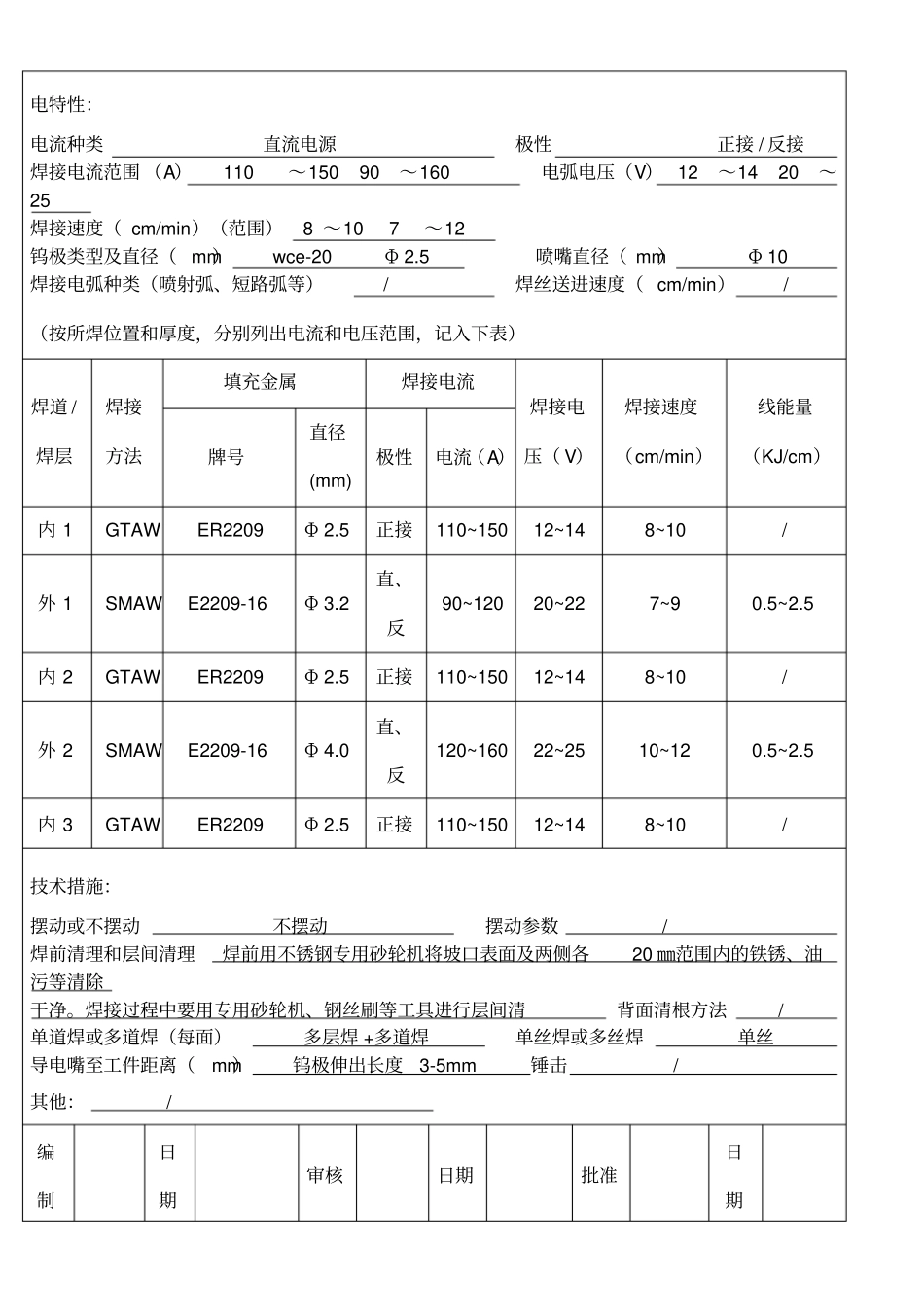

焊 接 工 艺 评 定 报 告PQR-2018-02 目录1、焊接工艺评定指导书2、焊接工艺评定报告上海电气集团股份有限公司2018 年 08 月 26 日表 1 预焊接工艺规程 （ PWPS）单位名称：上海电气集团股份有限公司预 焊 接 工 艺 规 程 编 号 ： pWPS-2018-02 日 期 ： 所 依 据 焊 接 工 艺 评 定 报 告 编 号PQR-2018-02 焊接方法 GTAW+SMAW 机动化程度：手工焊接接头：口形式：不对称 X 型衬垫（材料及规格） / 其他 / 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序）母材：类别号 Fe-10H 组别号 Fe-10H-1 与类别号 Fe-10H 组别号 Fe-10H -1 相焊或标准号 HSDH0204-2016 材料代号 S32304 与标准号 HSDH0204-2016 材料代号S32304相焊对接焊缝焊件母材厚度范围： 5~20mm 角焊缝焊件母材厚度范围：不限管子直径、壁厚范围：对接焊缝： 5~20mm 角焊缝：不限其他 / 填充金属：焊材类别： FeS-10H Fe-10H 焊材标准：YB/T5091 GB/T983-2012 填充金属尺寸（ mm）：Φ 2.5 Φ 3.2/4.0 焊材型号：ER2209 E2209-16 焊材牌号（金属材料代号）：/ / 填充金属类别：双相不锈钢焊丝双相不锈钢焊条其他：/ / 对接焊缝焊件焊缝金属厚度范围： 5~20mm 角焊缝焊件焊缝金属厚度范围：不 限耐蚀堆焊金属化学成分（%）C Si Mn P S Cr Ni Mo V Ti Nb 其他填充金属：注：对每一种母材与焊接材料的组合均需分别填表。表 1（续）焊接位置：对接焊缝的位置 3G 立焊的焊接方向：（向上、向下） / 角焊缝位置 / 立焊的焊接方向：（向上、向下） / 焊后热处理：保温温度（℃）/ 保温时间（ h）/ 预热：最小预热温度（℃） / 最大道间温度（℃） 100 保护预热时间 / 加热方式 / 气体：气体种类混合比流量（L/min ）保 护 气 体Ar / 7-9 尾 部 保 护 气Ar / 8-10 背面保护气 Ar / 9-12 电特性：电流种类直流电源极性正接 / 反接焊接电流范围 （A） 110～150 90～160 电弧电压（V） 12～14 20～25 焊接速度（ cm/min）（范围） 8 ～10 7～12 钨极类型及直径（ mm） wce-20 Φ 2.5 喷嘴直径（ mm）Φ 10 焊接电弧种类（喷射弧、短路弧等） / 焊丝送进速度（ cm/min） / （按所焊位置和厚度，分别列出电流和电压范围，记入下表）焊道 / 焊层焊接方法填充金属焊接电流焊接电压（ V）焊接速度（cm/min）...
