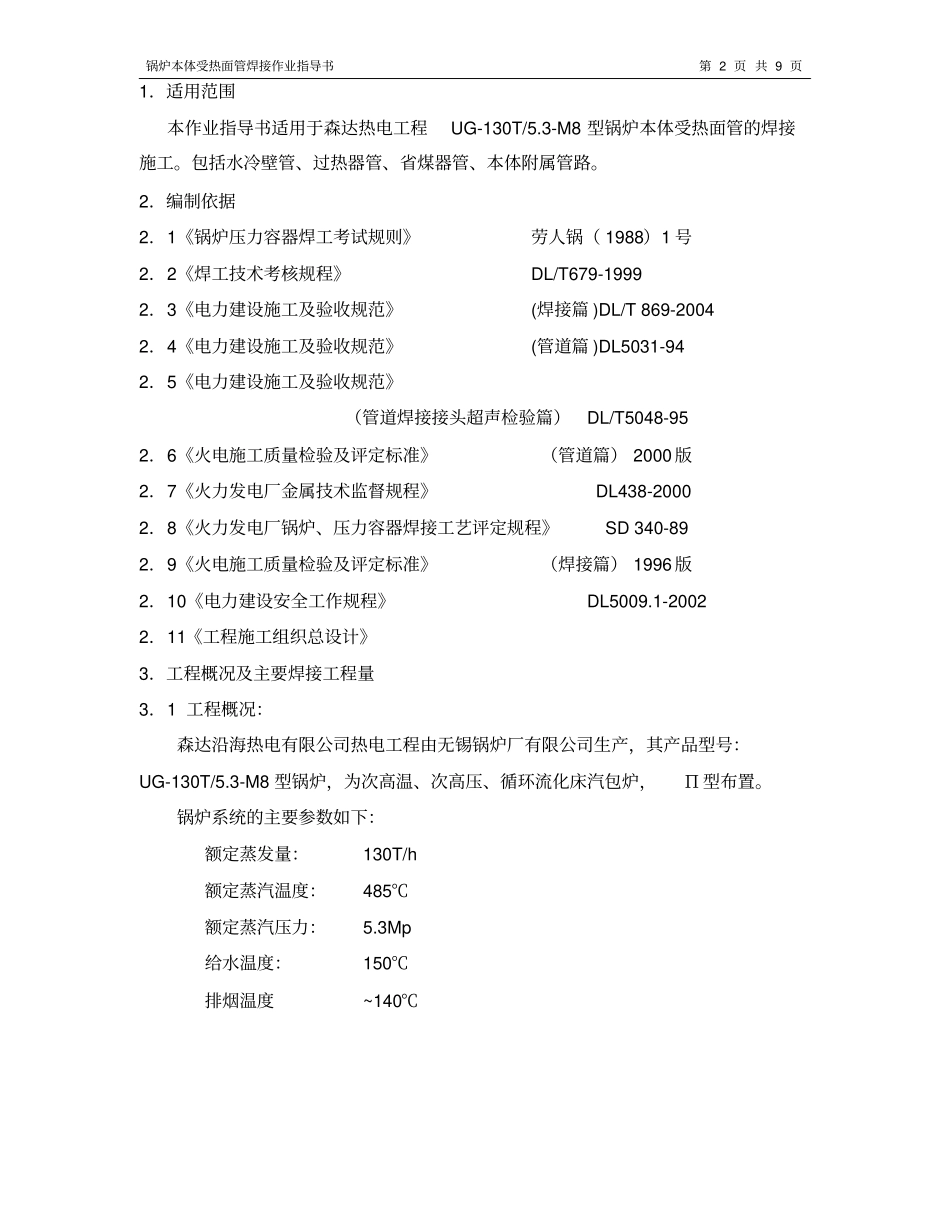

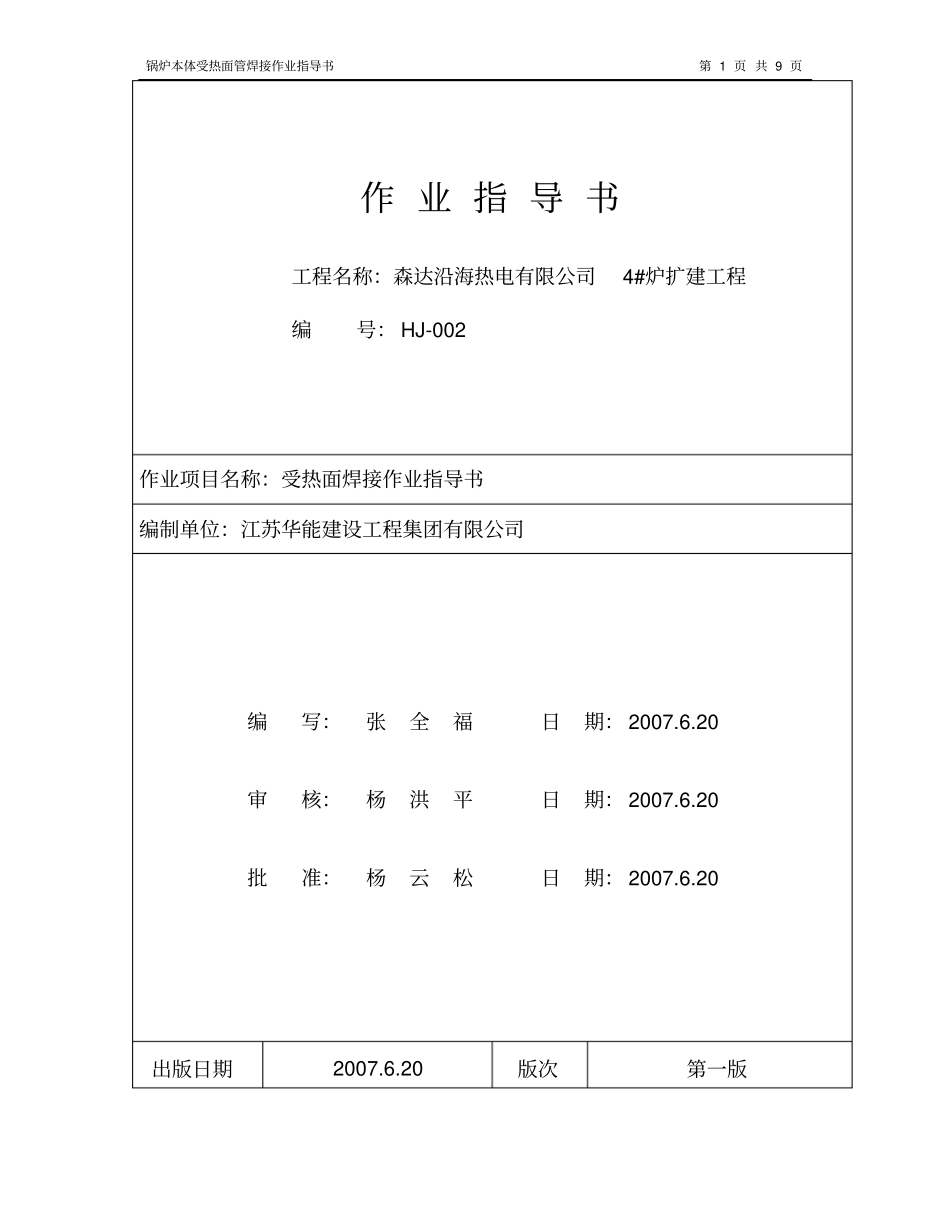

锅炉本体受热面管焊接作业指导书第 1 页 共 9 页作 业 指 导 书工程名称：森达沿海热电有限公司4#炉扩建工程编号： HJ-002 作业项目名称：受热面焊接作业指导书编制单位：江苏华能建设工程集团有限公司编写：张全福日期： 2007.6.20 审核：杨洪平日期： 2007.6.20 批准：杨云松日期： 2007.6.20出版日期2007.6.20版次第一版锅炉本体受热面管焊接作业指导书第 2 页 共 9 页1．适用范围本作业指导书适用于森达热电工程UG-130T/5.3-M8 型锅炉本体受热面管的焊接施工。包括水冷壁管、过热器管、省煤器管、本体附属管路。2．编制依据2．1《锅炉压力容器焊工考试规则》劳人锅（ 1988）1 号2．2《焊工技术考核规程》DL/T679-1999 2．3《电力建设施工及验收规范》(焊接篇 )DL/T 869-2004 2．4《电力建设施工及验收规范》(管道篇 )DL5031-94 2．5《电力建设施工及验收规范》（管道焊接接头超声检验篇）DL/T5048-95 2．6《火电施工质量检验及评定标准》（管道篇） 2000 版2．7《火力发电厂金属技术监督规程》DL438-2000 2．8《火力发电厂锅炉、压力容器焊接工艺评定规程》SD 340-89 2．9《火电施工质量检验及评定标准》（焊接篇） 1996 版2．10《电力建设安全工作规程》DL5009.1-2002 2．11《工程施工组织总设计》3．工程概况及主要焊接工程量3．1 工程概况：森达沿海热电有限公司热电工程由无锡锅炉厂有限公司生产，其产品型号：UG-130T/5.3-M8 型锅炉，为次高温、次高压、循环流化床汽包炉，Π 型布置。锅炉系统的主要参数如下：额定蒸发量：130T/h 额定蒸汽温度：485℃额定蒸汽压力：5.3Mp 给水温度：150℃排烟温度~140℃锅炉本体受热面管焊接作业指导书第 3 页 共 9 页3．2 主要焊接工程量4．作业人员资格要求4．1 焊工应按国家劳动人事部颁发的《锅炉压力容器焊工考试规则》或国家经贸委颁发的《焊工技术考核规程》 ，经考试合格取得相应项目的焊工合格证，并在有效期范围内。4．2 施工人员在施工前必须进行安全交底，登高前必须进行身体健康检查合格。4．3 焊工应有良好的工艺作风，严格按照给定的焊接工艺进行施焊，并认真实行质量自检，及时填写自检单交焊接质检员复验。4．4 焊工在施焊前须经技术人员交底，熟悉作业指导书及图纸对焊缝的质量要求。焊接前必须进行（对合金钢受热面管还要另做代样试验）焊前模拟练习以熟悉焊接材料性能和操作技能，并经外观及断面检查合格后，方可上岗施焊。...
