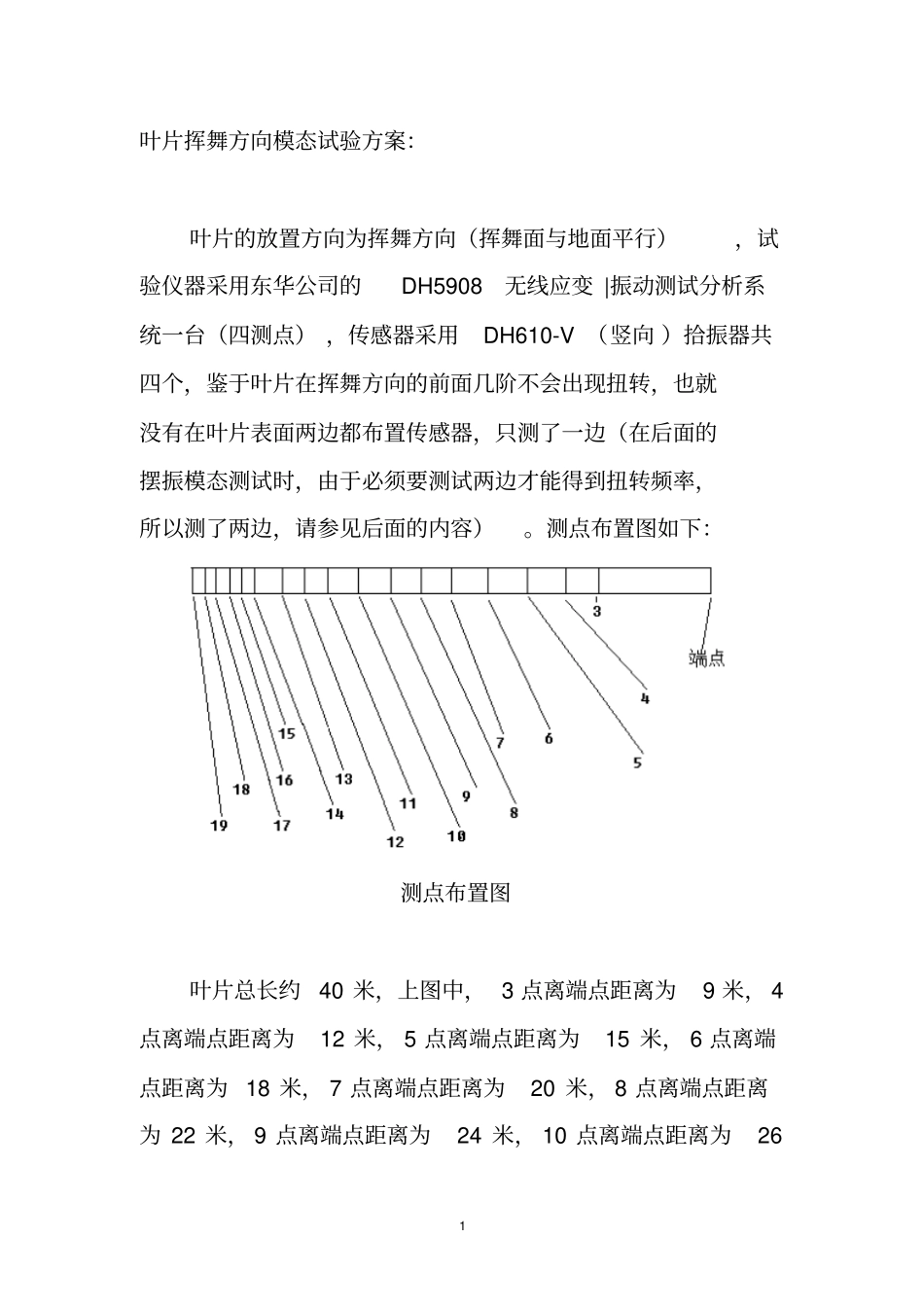

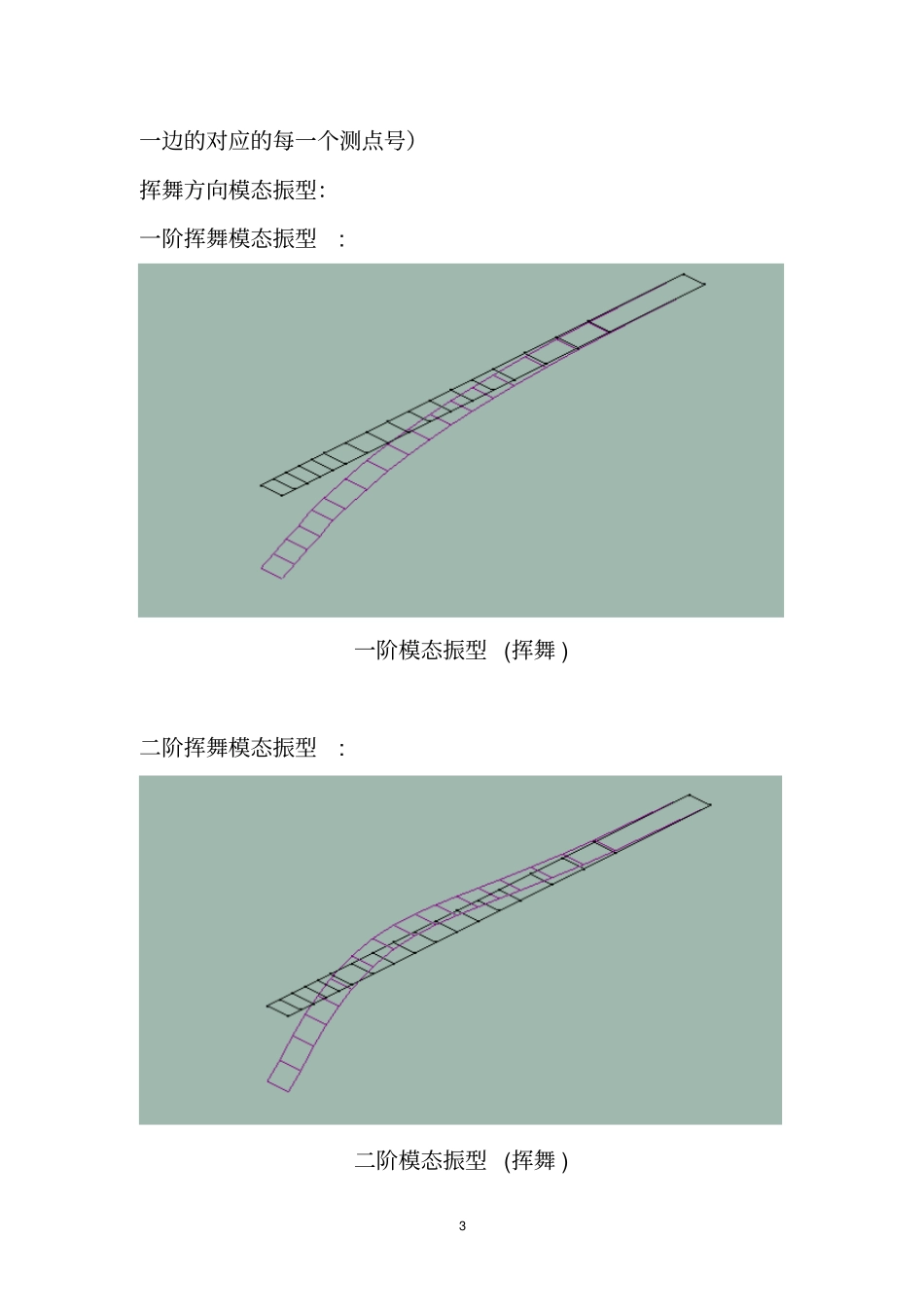

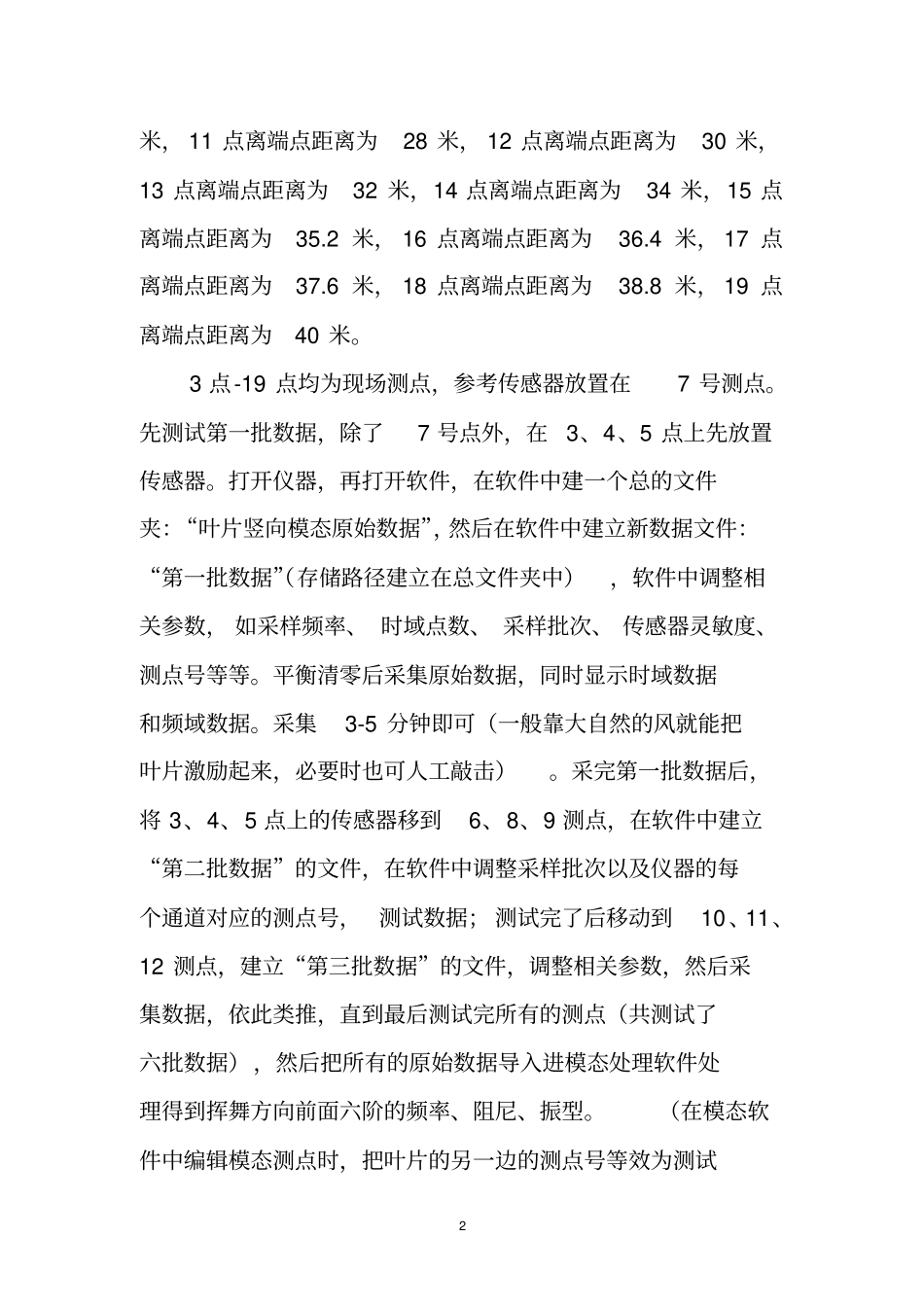

1 叶片挥舞方向模态试验方案：叶片的放置方向为挥舞方向（挥舞面与地面平行），试验仪器采用东华公司的DH5908无线应变 |振动测试分析系统一台（四测点） ，传感器采用DH610-V （竖向 ）拾振器共四个，鉴于叶片在挥舞方向的前面几阶不会出现扭转，也就没有在叶片表面两边都布置传感器，只测了一边（在后面的摆振模态测试时，由于必须要测试两边才能得到扭转频率，所以测了两边，请参见后面的内容）。测点布置图如下：测点布置图叶片总长约40 米，上图中， 3 点离端点距离为9 米， 4点离端点距离为12 米， 5 点离端点距离为15 米， 6 点离端点距离为 18 米， 7 点离端点距离为20 米， 8 点离端点距离为 22 米， 9 点离端点距离为24 米， 10 点离端点距离为262 米， 11 点离端点距离为28 米， 12 点离端点距离为30 米，13 点离端点距离为32 米，14 点离端点距离为34 米，15 点离端点距离为35.2 米， 16 点离端点距离为36.4 米， 17 点离端点距离为37.6 米， 18 点离端点距离为38.8 米， 19 点离端点距离为40 米。3 点-19 点均为现场测点，参考传感器放置在7 号测点。先测试第一批数据，除了7 号点外，在3、4、5 点上先放置传感器。打开仪器，再打开软件，在软件中建一个总的文件夹：“叶片竖向模态原始数据”，然后在软件中建立新数据文件：“第一批数据”（存储路径建立在总文件夹中），软件中调整相关参数， 如采样频率、 时域点数、 采样批次、 传感器灵敏度、测点号等等。平衡清零后采集原始数据，同时显示时域数据和频域数据。采集3-5 分钟即可（一般靠大自然的风就能把叶片激励起来，必要时也可人工敲击）。采完第一批数据后，将 3、4、5 点上的传感器移到6、8、9 测点，在软件中建立“第二批数据”的文件，在软件中调整采样批次以及仪器的每个通道对应的测点号， 测试数据； 测试完了后移动到10、11、12 测点，建立“第三批数据”的文件，调整相关参数，然后采集数据，依此类推，直到最后测试完所有的测点（共测试了六批数据），然后把所有的原始数据导入进模态处理软件处理得到挥舞方向前面六阶的频率、阻尼、振型。（在模态软件中编辑模态测点时，把叶片的另一边的测点号等效为测试3 一边的对应的每一个测点号）挥舞方向模态振型：一阶挥舞模态振型: 一阶模态振型 (挥舞 ) 二阶挥舞模态振型: 二阶模态振型 (挥舞 ) 4 三阶挥舞模态振型: 三阶模态振型 (...
