合工大数电期末试卷VIP免费

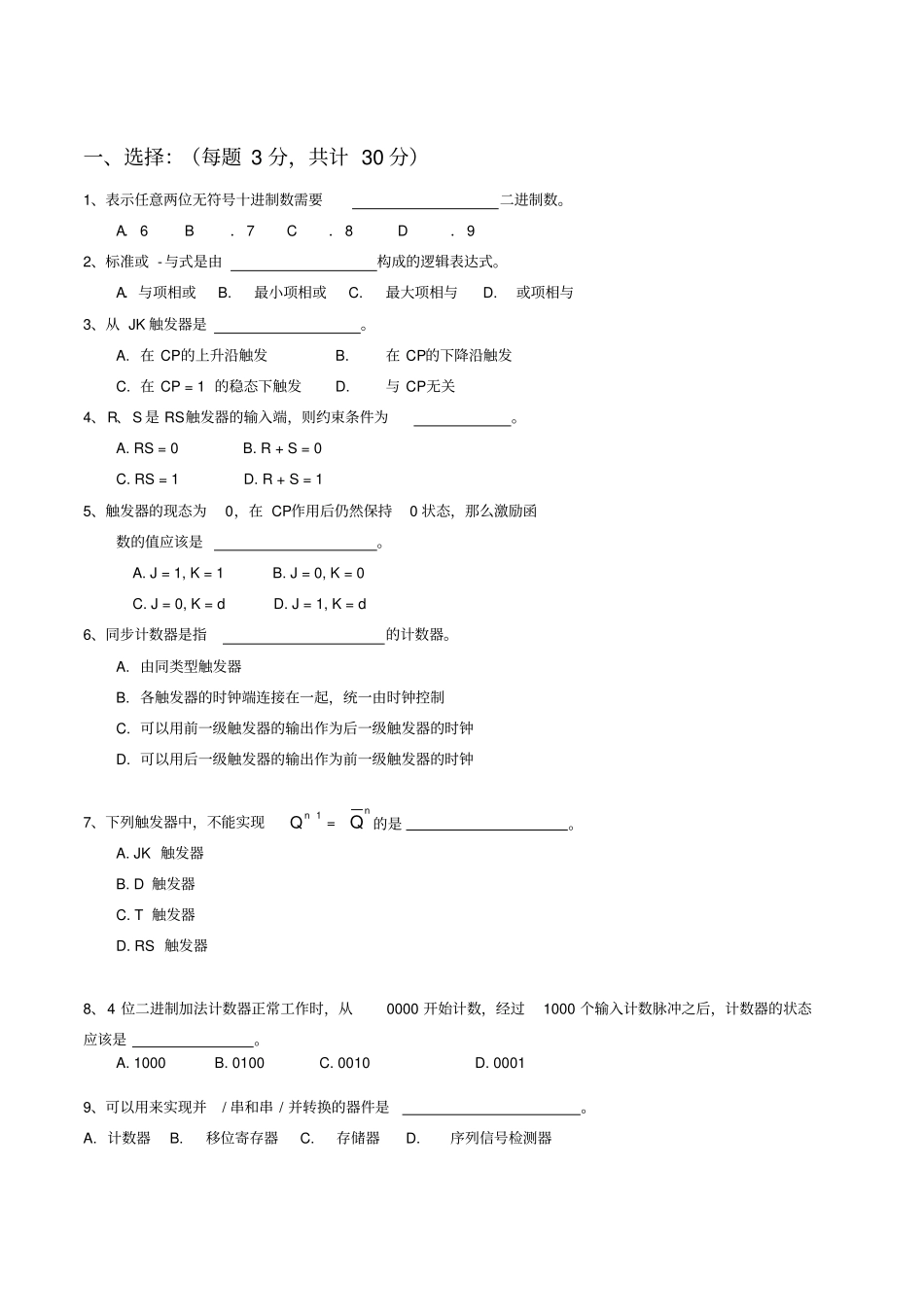

合工大数电期末试卷_第1页
1/6

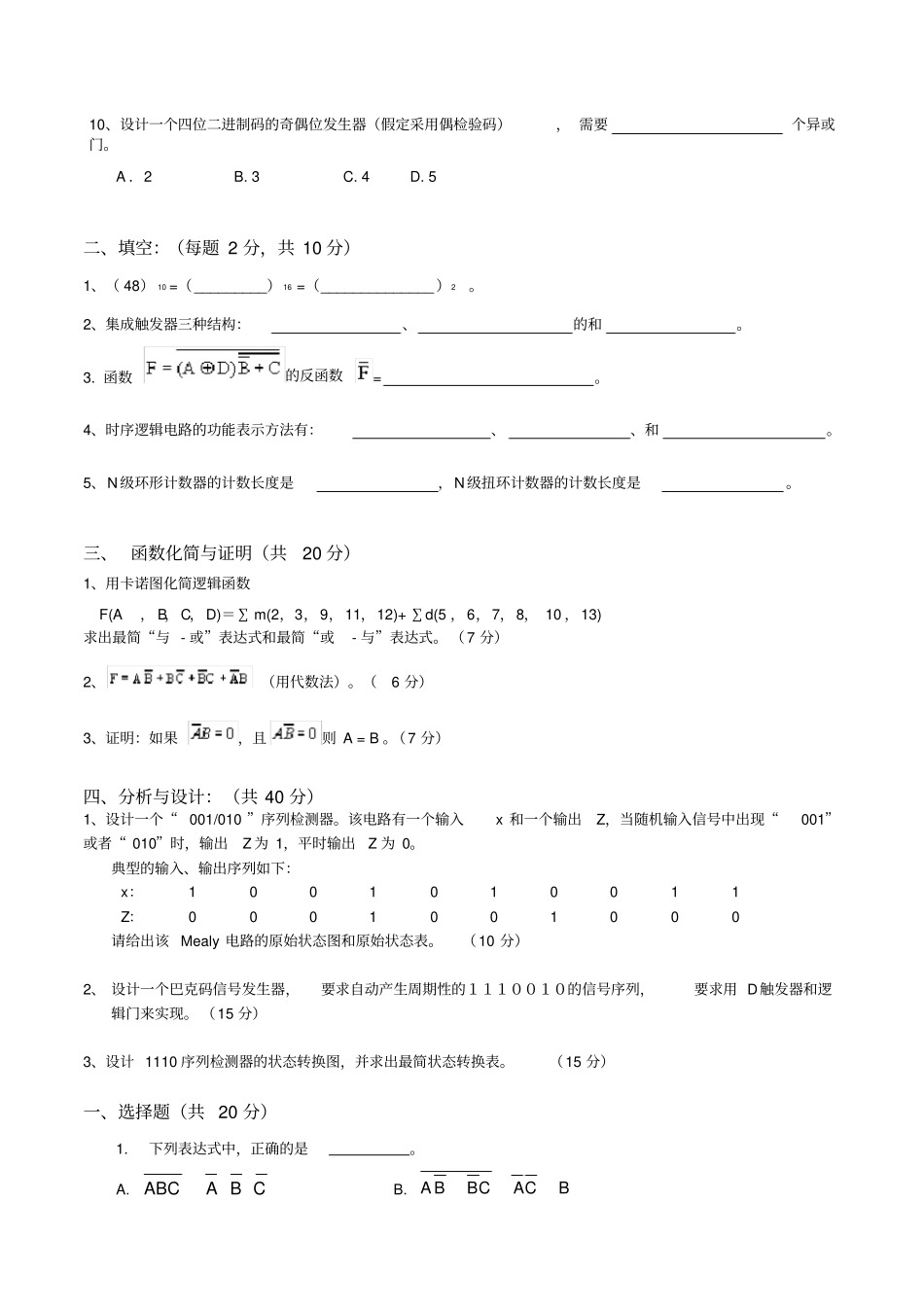

合工大数电期末试卷_第2页
2/6

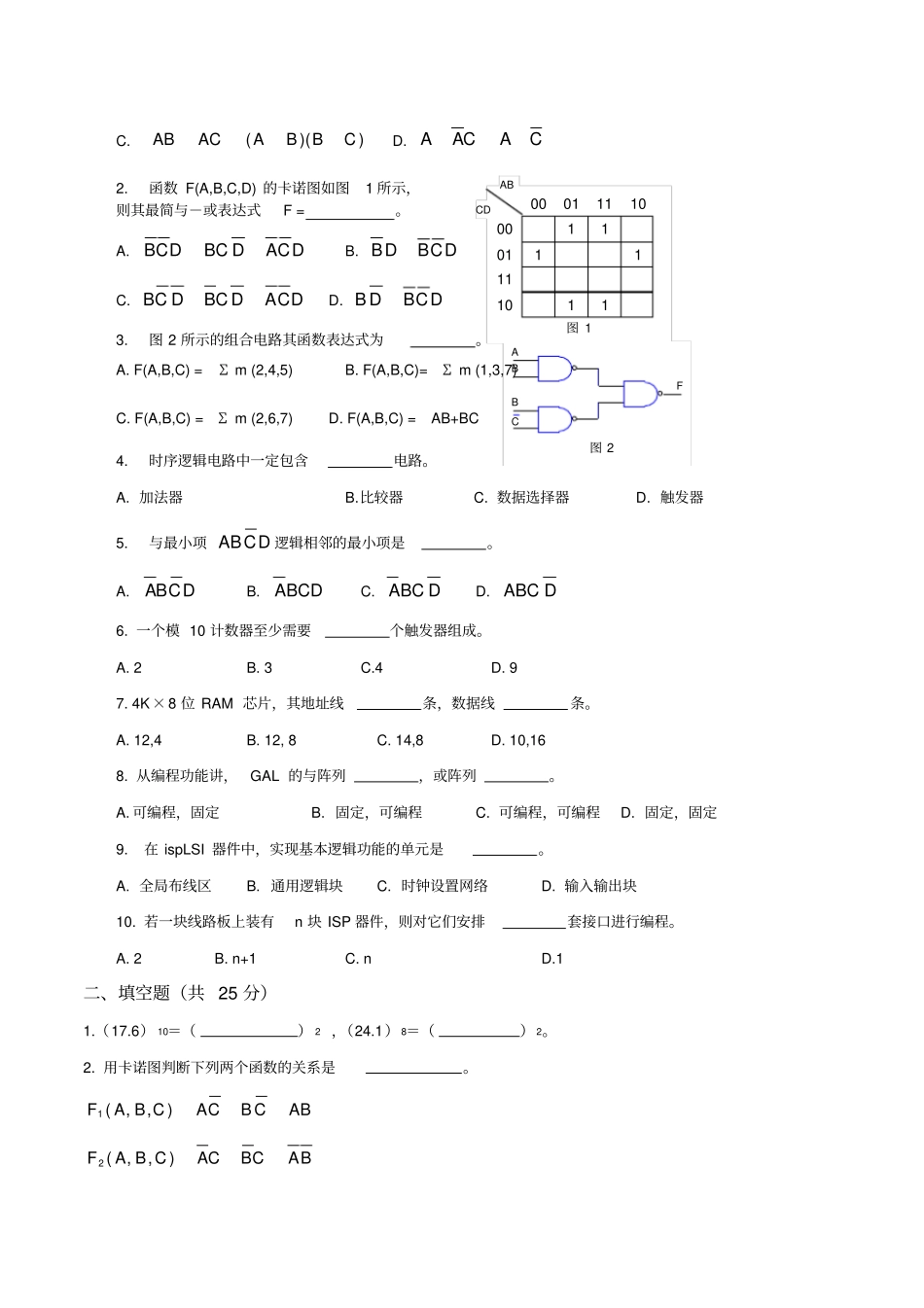

合工大数电期末试卷_第3页
3/6
一、选择:(每题 3 分,共计 30 分)1、表示任意两位无符号十进制数需要二进制数。A.6 B.7 C.8 D.9 2、标准或 -与式是由构成的逻辑表达式。A.与项相或 B. 最小项相或 C. 最大项相与 D.或项相与3、从 JK 触发器是。A. 在 CP的上升沿触发 B. 在 CP的下降沿触发C. 在 CP = 1 的稳态下触发 D. 与 CP无关4、R、S 是 RS触发器的输入端,则约束条件为。A. RS = 0 B. R + S = 0 C. RS = 1 D. R + S = 1 5、触发器的现态为0,在 CP作用后仍然保持0 状态,那么激励函数的值应该是。A. J = 1, K = 1 B. J = 0, K = 0 C. J = 0, K = d D. J = 1, K = d 6、同步计数器是指的计数器。A. 由同类型触发器B. 各触发器的时钟端连接在一起,统一由时钟控制C. 可以用前一级触发器的输出作为后一级触发器的时钟D. 可以用后一级触发器的输出作为前一级触发器的时钟7、下列触发器中,不能实现1nQ = nQ 的是。A. JK 触发器B. D 触发器C. T 触发器D. RS 触发器8、4 位二进制加法计数器正常工作时,从0000 开始计数,经过1000 个输入计数脉冲之后,计数器的状态应该是。A. 1000 B. 0100 C. 0010 D. 0001 9、可以用来实现并/ 串和串 / 并转换的器件是。A. 计数器 B. 移位寄存器 C. 存储器 D. 序列信号检测器10、设计一个四位二进制码的奇偶位发生器(假定采用偶检验码), 需要个异或门。A .2 B. 3 C. 4 D. 5二、填空:(每题 2 分,共 10 分)1、( 48) 10 =(_________) 16 =(______________)2 。2、集成触发器三种结构:、的和。3. 函数的反函数= 。4、时序逻辑电路的功能表示方法有:、、和。5、N级环形计数器的计数长度是,N级扭环计数器的计数长度是。三、 函数化简与证明(共20 分)1、用卡诺图化简逻辑函数 F(A, B,C,D)=∑ m(2,3,9,11,12)+ ∑d(5 ,6,7,8, 10 ,13) 求出最简“与 - 或”表达式和最简“或- 与”表达式。 (7 分)2、(用代数法)。(6 分)3、证明:如果,且则 A = B 。(7 分)四、分析与设计:(共 40 分)1、设计一个“ 001/010 ”序列检测器。该电路有一个输入x 和一个输出Z,当随机输入信号中出现“001”或者“ 010”时,输出Z 为 1,平时输出Z 为 0。典型的输入、输出序列如下:x:1 0 0 1 0 1 0 0 1 1 Z:0 0 0 1 0 0 1 0...
