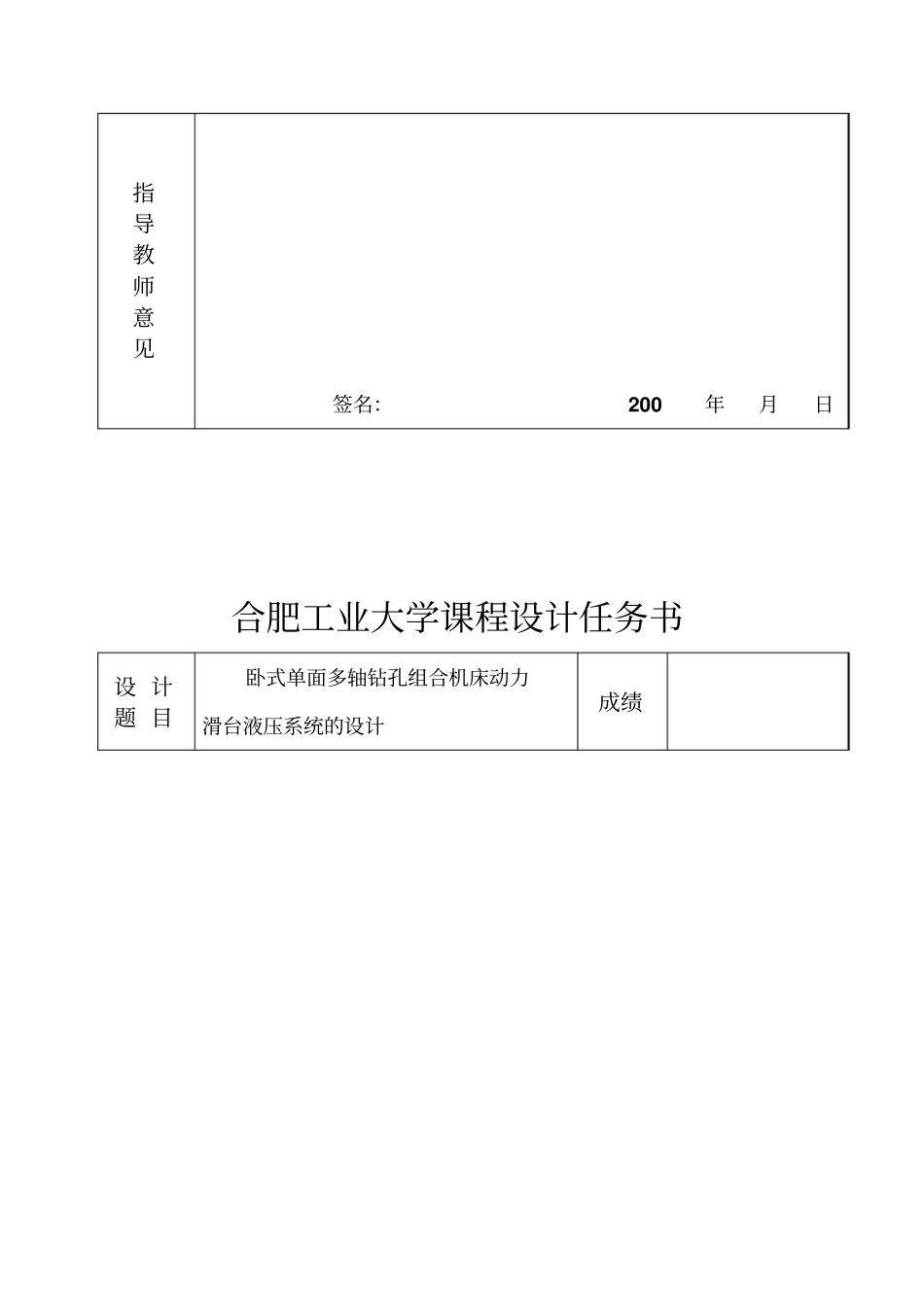

合肥工业大学课程设计任务书设 计题 目立式压机液压系统的设计成绩主要内容某立式压机要求采用液压传动来实现附表所列的简单动作循环，如移动部件重5000N，摩擦力、惯性力均可忽略，试设计此液压系统（含图）。动作名称外负载（ N）速度 m/min 快速下降10000 6 慢速施压50000 0.2 快速提升10000 12 原位停止——指导教师意见签名：200 年月日合肥工业大学课程设计任务书设 计题 目卧式单面多轴钻孔组合机床动力滑台液压系统的设计成绩主要内容设计一卧式单面多轴钻孔组合机床动力滑台的液压系统（含图）。动力滑台的工作循环是：快进→工进→快退→停止。液压系统的主要参数与性能要求如下：切削力Ft=20000N，移动部件总重力G=10000N，快进行程 l1=100mm，工进行程 l2=50mm，快进快退的速度为 4m/min，工进速度为 0.05m/min；加速、减速时间 Δ t=0.2s，静摩擦系数 fs=0.2，动摩擦系数 f d=0.1。该动力滑台采用水平放置的平导轨，动力滑台可在任意位置停止。指导教师意见签名：200 年月日合肥工业大学课程设计任务书设 计题 目卧式单面多轴钻孔组合机床液压系统的设计成绩主要内容一台卧式单面多轴钻孔组合机床：动力滑台的工作循环是：快进→工进→快退→停止。液压系统的主要性能参数要求如下：轴向切削力 Ft=2400N，滑台移动部件总重5000N，加、减速时间为 0.2s，采用平导轨，f s=0.2,fd=0.1，快进行程为 200mm，工进行程为 100mm，快进与快退速度相等，均为3.5m/min，工进速度为 30～50mm/min，工作时要求运动平稳，且可随时停止运动，试设计动力滑台的液压系统（含图）。指导教师意见签名：200 年月日合肥工业大学课程设计任务书设 计题 目卧式双面铣削组合机床液压系统的设计成绩主要内容试设计卧式双面铣削组合机床的液压系统。机床的加工对象为铸铁变速箱箱体，动作顺序为夹紧缸夹紧→工作台快速趋近工件→工作台进给→工作台快退→夹紧缸松开→原位停止。工作台移动部件的总重力为 4000N，加、减速时间为 0.2s，采用平导轨，静、动摩擦因数 μ s=0.2，μ d=0.1。夹紧缸行程为 30mm，夹紧力为 800N，工作台快进行程为 100mm，快进速度为 3.5m/min，工进行程为 200mm，工进速度为80～300m/min，轴向工作负载为12000N，快退速度为6m/min。要求工作台运动平稳，夹紧力可调并保压。指导教师意见签名：200 年月日合肥工业大学课程设计任务书设 计题 目上料机液压系统的设计成绩主要内容试设计...
