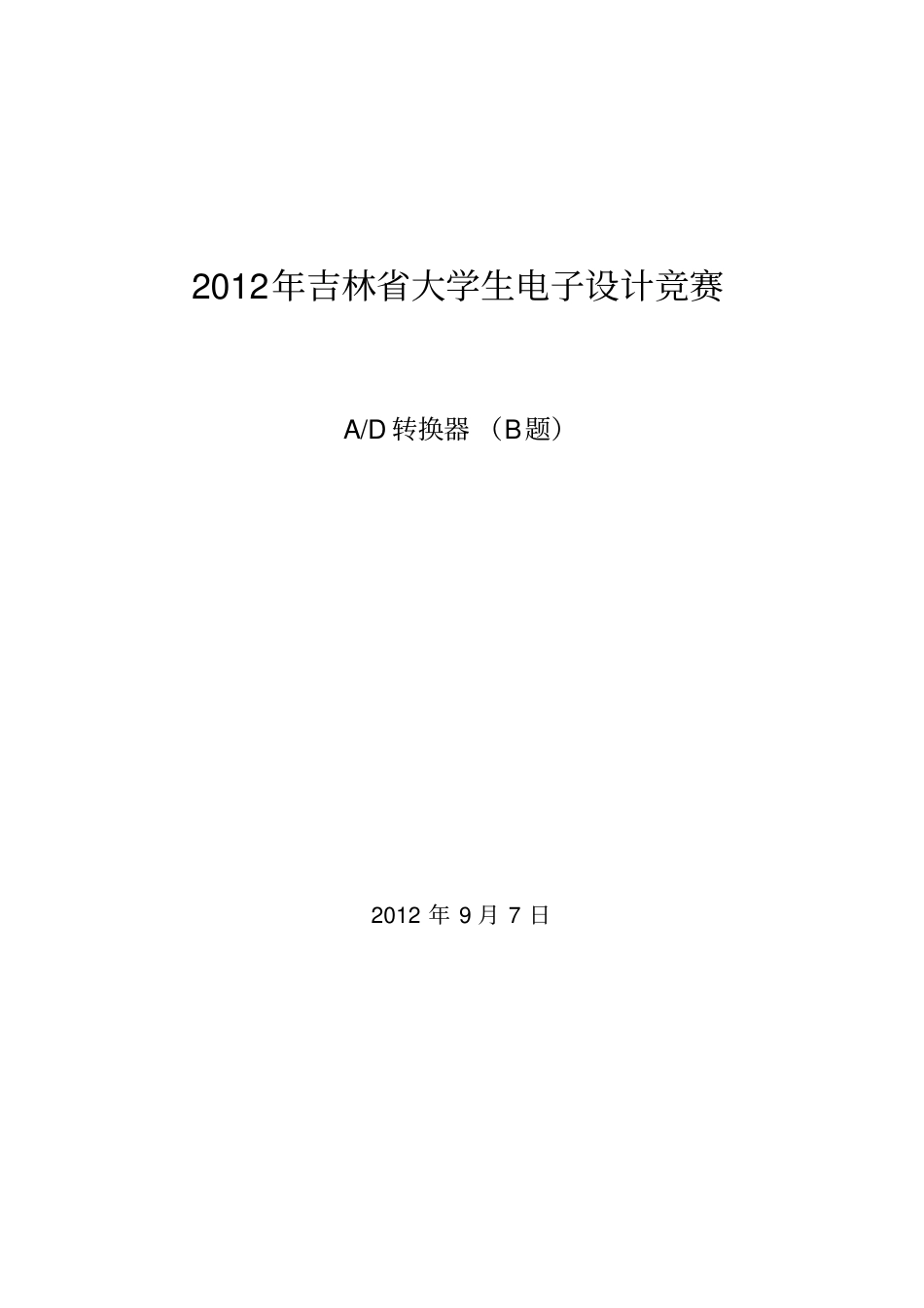

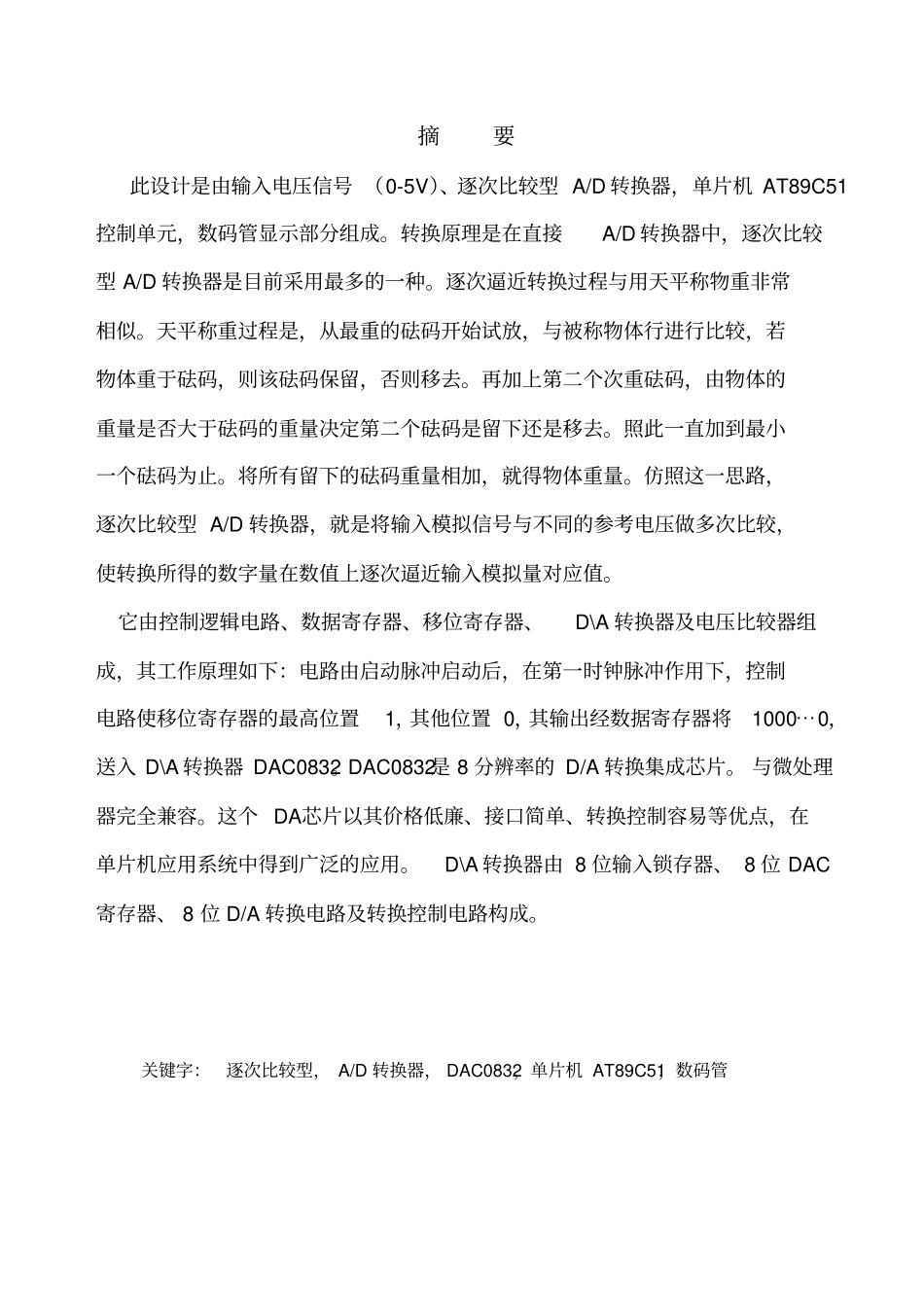

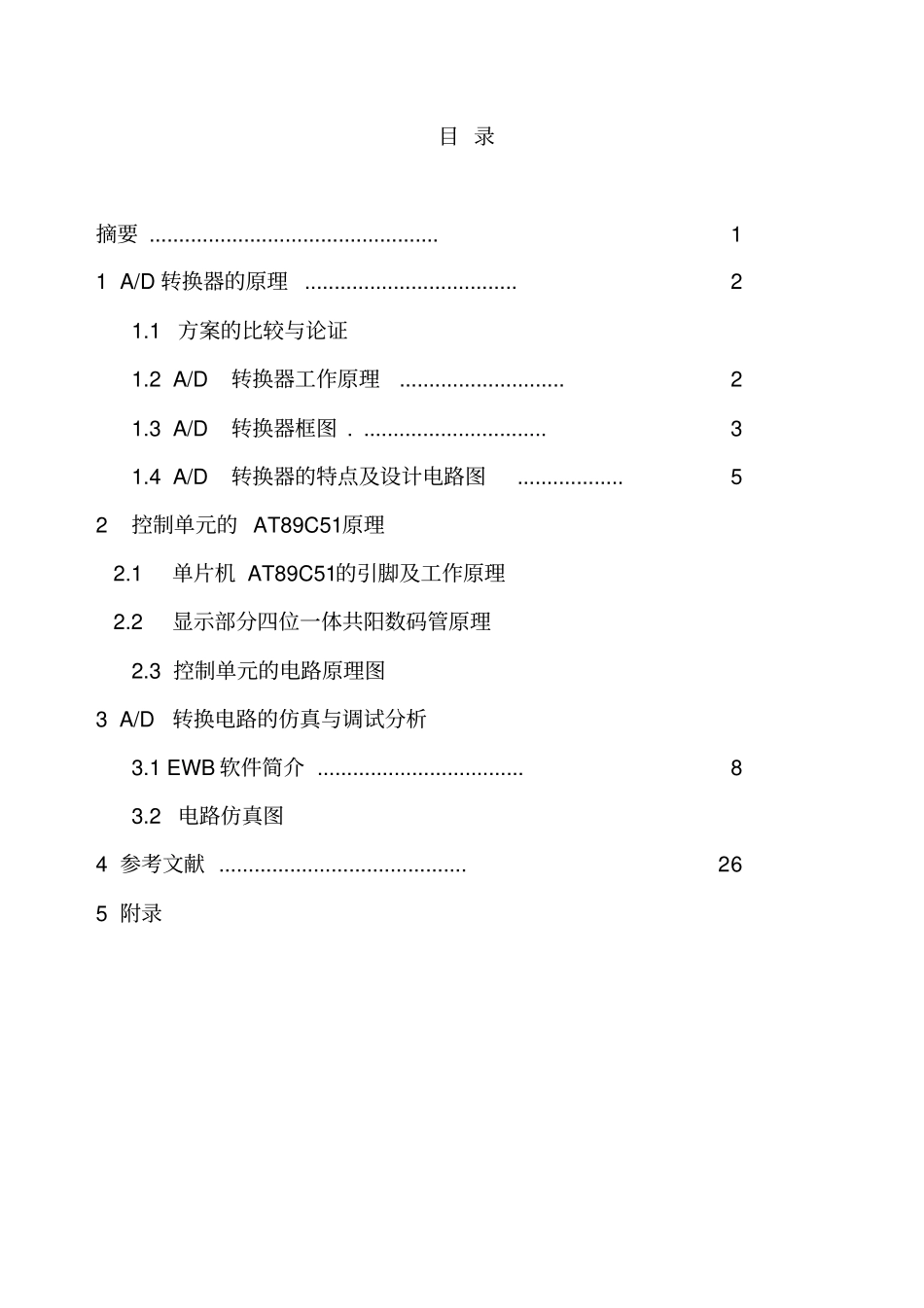

2012年吉林省大学生电子设计竞赛A/D 转换器 （B题）2012 年 9 月 7 日摘要此设计是由输入电压信号 （0-5V）、逐次比较型 A/D 转换器，单片机 AT89C51控制单元，数码管显示部分组成。转换原理是在直接A/D 转换器中，逐次比较型 A/D 转换器是目前采用最多的一种。逐次逼近转换过程与用天平称物重非常相似。天平称重过程是，从最重的砝码开始试放，与被称物体行进行比较，若物体重于砝码，则该砝码保留，否则移去。再加上第二个次重砝码，由物体的重量是否大于砝码的重量决定第二个砝码是留下还是移去。照此一直加到最小一个砝码为止。将所有留下的砝码重量相加，就得物体重量。仿照这一思路，逐次比较型 A/D 转换器，就是将输入模拟信号与不同的参考电压做多次比较，使转换所得的数字量在数值上逐次逼近输入模拟量对应值。它由控制逻辑电路、数据寄存器、移位寄存器、D\A 转换器及电压比较器组成，其工作原理如下：电路由启动脉冲启动后，在第一时钟脉冲作用下，控制电路使移位寄存器的最高位置1，其他位置 0，其输出经数据寄存器将1000⋯0，送入 D\A 转换器 DAC0832。DAC0832是 8 分辨率的 D/A 转换集成芯片。 与微处理器完全兼容。这个 DA芯片以其价格低廉、接口简单、转换控制容易等优点，在单片机应用系统中得到广泛的应用。D\A 转换器由 8 位输入锁存器、 8 位 DAC寄存器、 8 位 D/A 转换电路及转换控制电路构成。关键字：逐次比较型， A/D 转换器， DAC0832，单片机 AT89C51，数码管目 录摘要 ................................................. 11 A/D 转换器的原理 .................................... 21.1 方案的比较与论证1.2 A/D转换器工作原理............................ 21.3 A/D转换器框图 . ............................... 31.4 A/D转换器的特点及设计电路图.................. 52 控制单元的 AT89C51原理 2.1单片机 AT89C51的引脚及工作原理 2.2显示部分四位一体共阳数码管原理2.3 控制单元的电路原理图3 A/D转换电路的仿真与调试分析3.1 EWB 软件简介 ................................... 83.2 电路仿真图4 参考文献 .......................................... 26 5 附录1 A/D 转换器的原理1.1方案的比较与论证DAC0832 进行 D/A 转换，可以采用两种方法对数据进行锁存。第一种方法是使输入寄存器工作在锁存状态，而DAC寄存器工作在直通...
