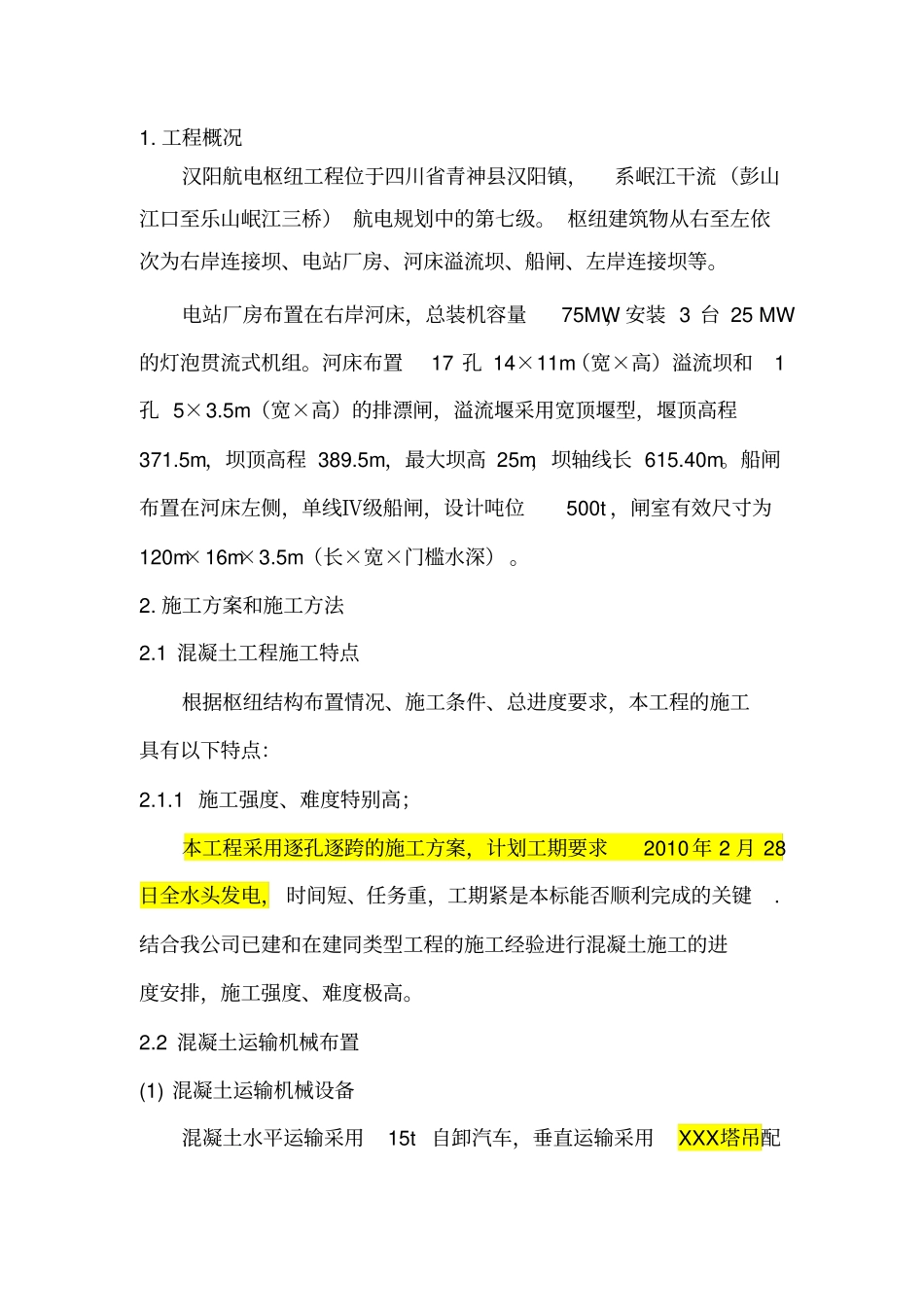

1. 工程概况汉阳航电枢纽工程位于四川省青神县汉阳镇,系岷江干流(彭山江口至乐山岷江三桥) 航电规划中的第七级。 枢纽建筑物从右至左依次为右岸连接坝、电站厂房、河床溢流坝、船闸、左岸连接坝等。电站厂房布置在右岸河床,总装机容量75MW,安装 3 台 25 MW的灯泡贯流式机组。河床布置17 孔 14×11m(宽×高)溢流坝和1孔 5×3.5m(宽×高)的排漂闸,溢流堰采用宽顶堰型,堰顶高程371.5m,坝顶高程 389.5m,最大坝高 25m,坝轴线长 615.40m。船闸布置在河床左侧,单线Ⅳ级船闸,设计吨位500t ,闸室有效尺寸为120m×16m×3.5m(长×宽×门槛水深) 。2. 施工方案和施工方法2.1 混凝土工程施工特点根据枢纽结构布置情况、施工条件、总进度要求,本工程的施工具有以下特点:2.1.1 施工强度、难度特别高;本工程采用逐孔逐跨的施工方案,计划工期要求2010 年 2 月 28日全水头发电, 时间短、任务重,工期紧是本标能否顺利完成的关键.结合我公司已建和在建同类型工程的施工经验进行混凝土施工的进度安排,施工强度、难度极高。2.2 混凝土运输机械布置(1) 混凝土运输机械设备混凝土水平运输采用15t 自卸汽车,垂直运输采用XXX塔吊配1m3混凝土锥形漏斗,泄洪冲砂闸坝段共布置1 台 XXX塔吊。混凝土垂直运输机械性能见表1-1。表 1-1 混凝土垂直运输机械性能表机械名称型号工作幅度(米)起重能力(t )备注最大最小塔吊 XXX 50 3 1/3 (2) 混凝土垂直运输机械设备布置情况泄洪冲砂闸启闭机房混凝土总量为1550m3, 混凝土浇筑在溢流坝4#闸墩顶布置一台塔吊, 该门机主要负责溢流坝段启闭机的混凝土浇筑及所需材料吊运。(3) 施工机械安装(进场)与拆除(退场)混凝土施工机械共安排1 台塔吊 ; 塔吊的安装与拆除情况见表1-2 表 1-2 混凝土施工塔吊安装与拆除情况表编号型号安装时间安装方法拆除时间拆除方法1 XXX 2013.X.X ~2013.X.X 利用 QUY50履带吊在3#闸孔上安装20XX.X.X~20XX.X.X 利用 QUY50履带吊在坝顶桥上拆除2.3 混凝土施工分层分块2.3.1 施工分块根据启闭机排架的结构特点,结合浇筑速度、 施工设备施工能力及温控要求进行各部位的分层分块。单独块最大尺寸为6.3 ×60m,能力可满足要求。2.3.2 施工分层启闭机排架分层以1.5 ~4.5m 控制,总体上分12 层施工。混凝土浇筑分层见《启闭机排架分层图》 。2.4 模板工程2.4.1 模板的选用模板的选用不仅关系到安装方法, 还影响...
