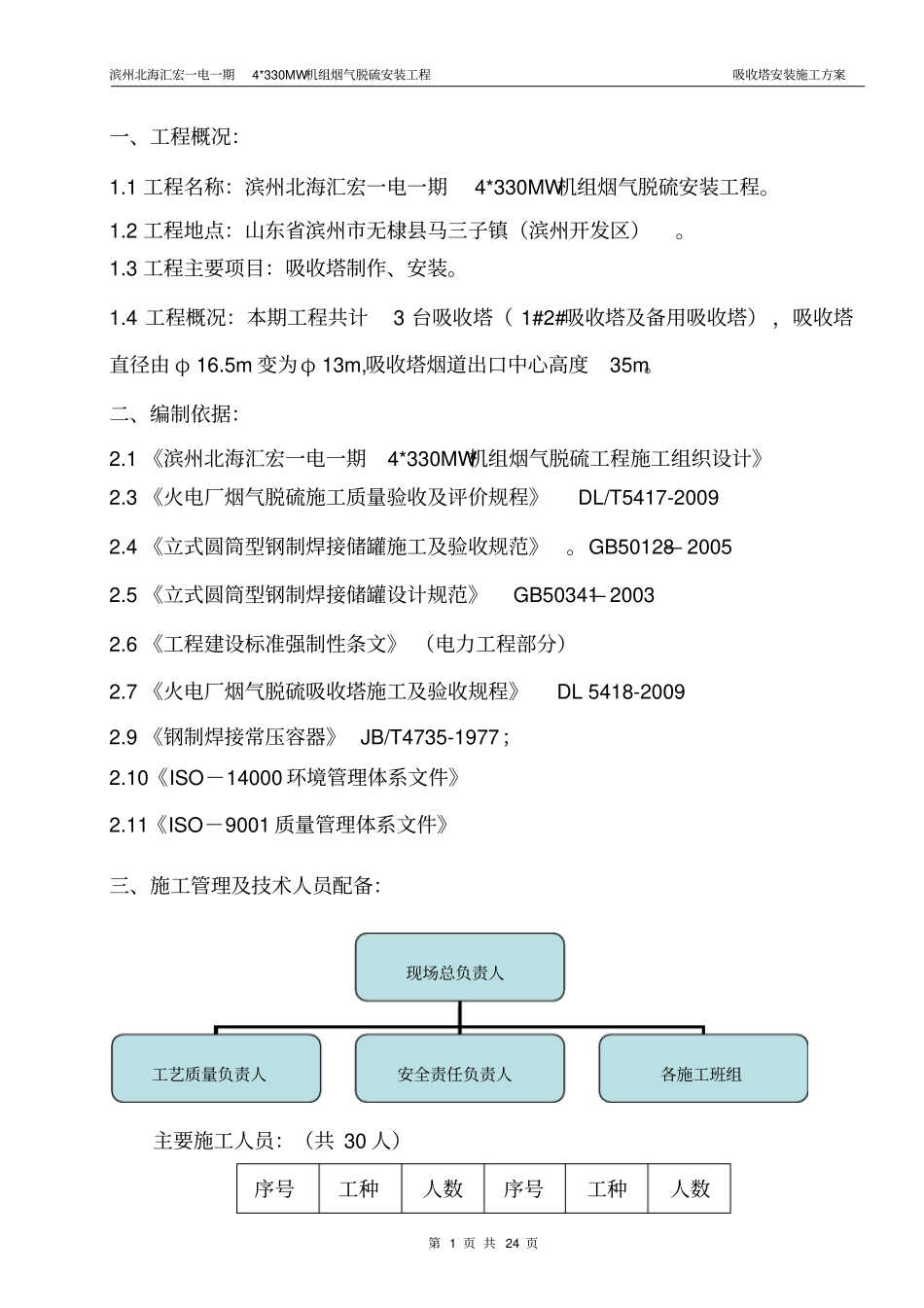

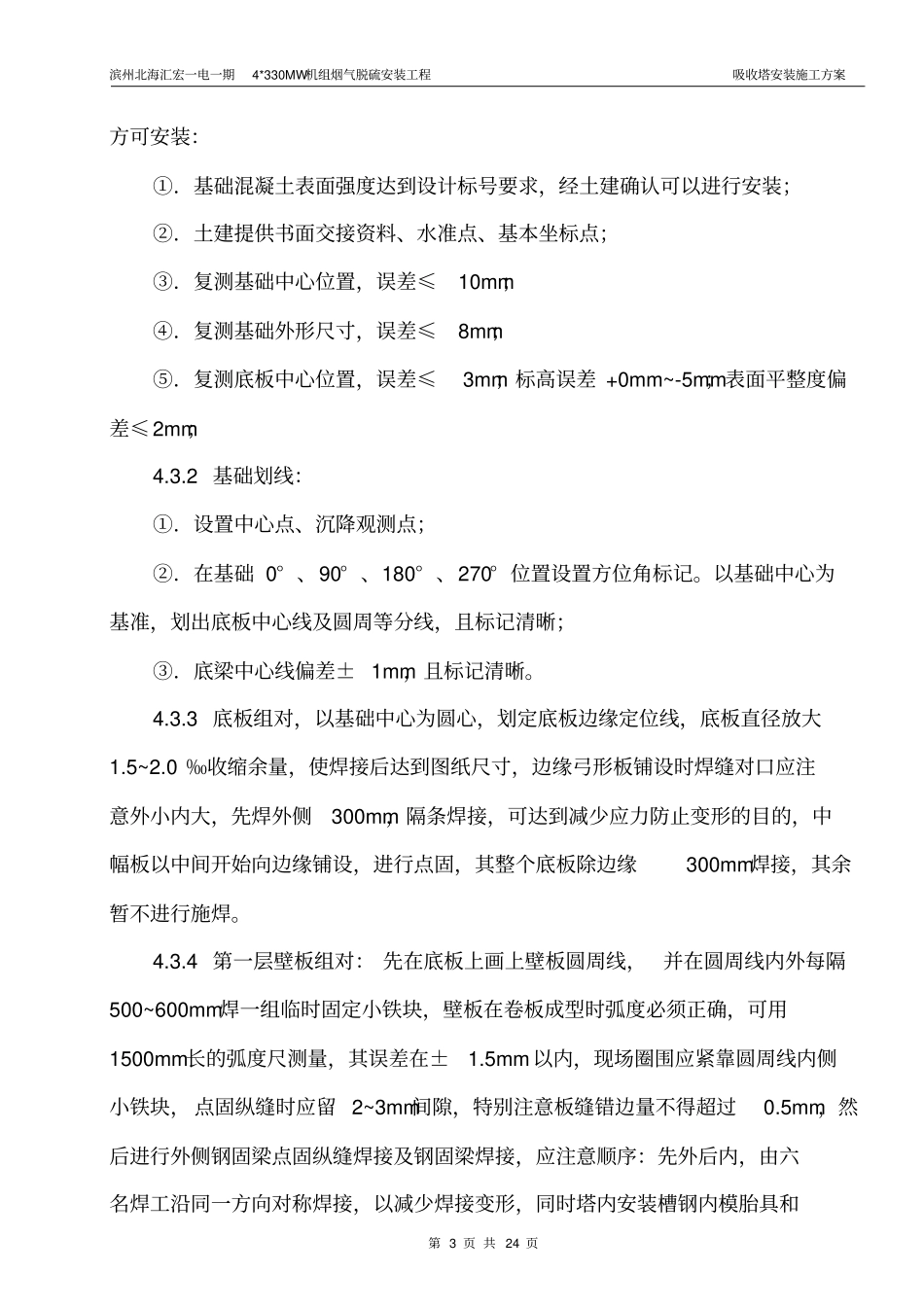

滨州北海汇宏一电一期4*330MW机组烟气脱硫安装工程吸收塔安装施工方案第 1 页 共 24 页一、工程概况:1.1 工程名称:滨州北海汇宏一电一期4*330MW机组烟气脱硫安装工程。1.2 工程地点:山东省滨州市无棣县马三子镇(滨州开发区)。1.3 工程主要项目:吸收塔制作、安装。1.4 工程概况:本期工程共计3 台吸收塔( 1#2#吸收塔及备用吸收塔) ,吸收塔直径由 φ 16.5m 变为φ 13m,吸收塔烟道出口中心高度35m。二、编制依据:2.1 《滨州北海汇宏一电一期4*330MW机组烟气脱硫工程施工组织设计》2.3 《火电厂烟气脱硫施工质量验收及评价规程》DL/T5417-2009 2.4 《立式圆筒型钢制焊接储罐施工及验收规范》。GB50128— 2005 2.5 《立式圆筒型钢制焊接储罐设计规范》GB50341— 2003 2.6 《工程建设标准强制性条文》 (电力工程部分)2.7 《火电厂烟气脱硫吸收塔施工及验收规程》DL 5418-20092.9 《钢制焊接常压容器》 JB/T4735-1977;2.10《ISO-14000 环境管理体系文件》2.11《ISO-9001 质量管理体系文件》三、施工管理及技术人员配备:主要施工人员:(共 30 人)序号工种人数序号工种人数现场总负责人工艺质量负责人安全责任负责人各施工班组滨州北海汇宏一电一期4*330MW机组烟气脱硫安装工程吸收塔安装施工方案第 2 页 共 24 页1 焊工12 4 电工1 2 割工2 5 起重工2 3 铆工4 6 辅助工9 四、作业的质量措施:4.1 施工方法:本工程塔体部分采用电动倒链提升倒装法进行安装,即将塔底环板铺设在基础上并焊接,之后在底版上放出塔壁基准线,依据塔壁基准线组装塔体最上部第一带壁板并焊接,随后安装第一、二带壁板上部加强筋并完成焊接工作 , 制作安装顶板拖架 , 安装顶板 ; 安装塔内部分提升桅杆和胀圈。用倒链提升胀圈将上部一、二层带板和顶帽整体提升至一米高度后,在外侧围下一带板,待全部放置到位后继续提升至下一带板高度,然后找正并完成焊接检验工作,按同样方法再次提升壁板,当壁板高度超过桅杆高度后,安装所有桅杆以及中心杆,并将所有桅杆和中心杆连接,使提升群桅杆成为整体性,确保整个提升过程的安全和塔体的垂直度。壁板提升过程中应同步完成塔体加强圈、塔壁检修人孔、接管安装。待塔体全部组装完毕后,在塔体内搭设脚手架由下至上依次完成内部件、进出口烟道的安装。4.2 具体步骤:底梁安装→底板安装→最上部第一层壁板组对安装→二十一层壁板组对提升安→塔顶锥体组对...
