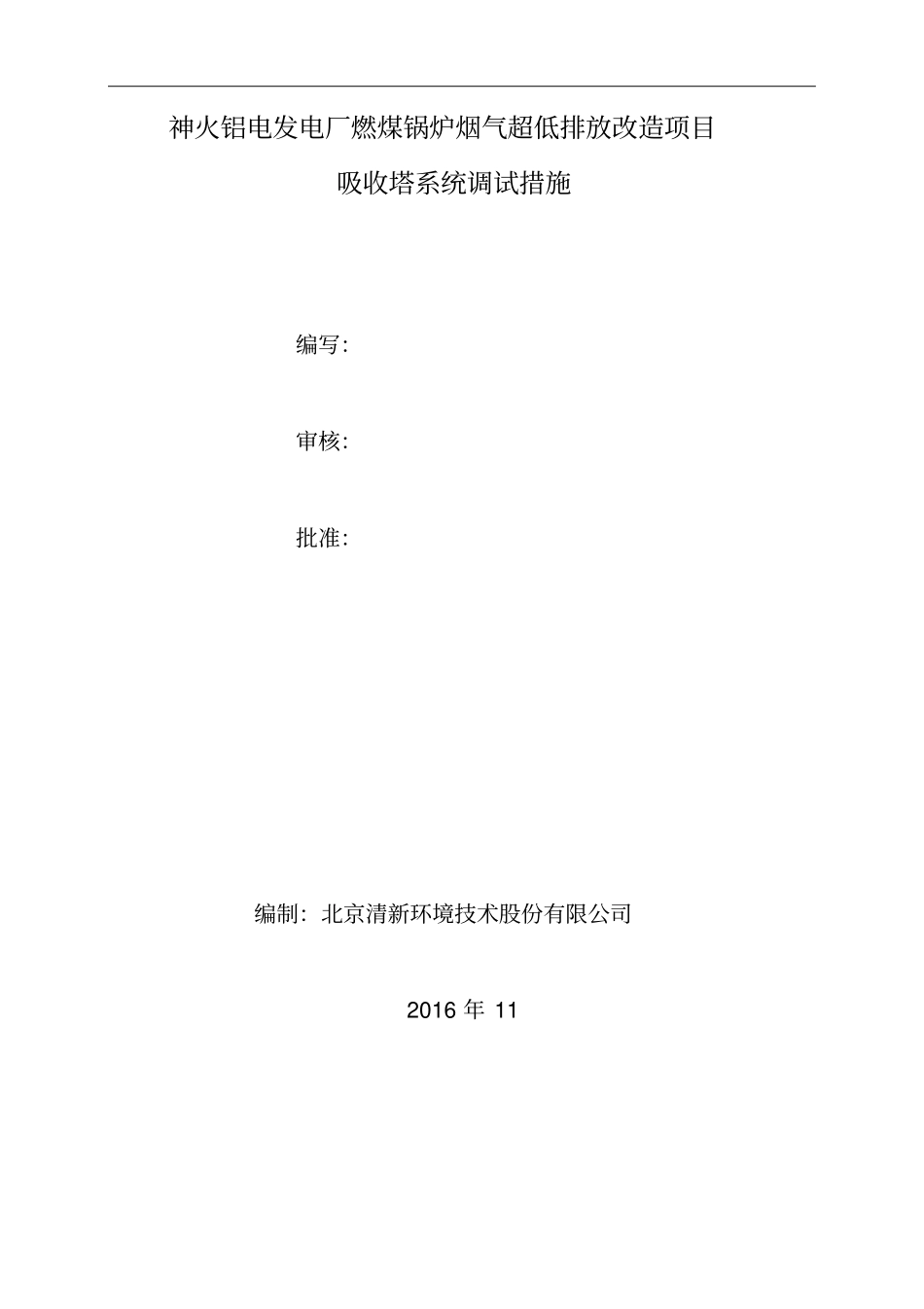

吸收塔系统调试方案资料_第1页
1/15

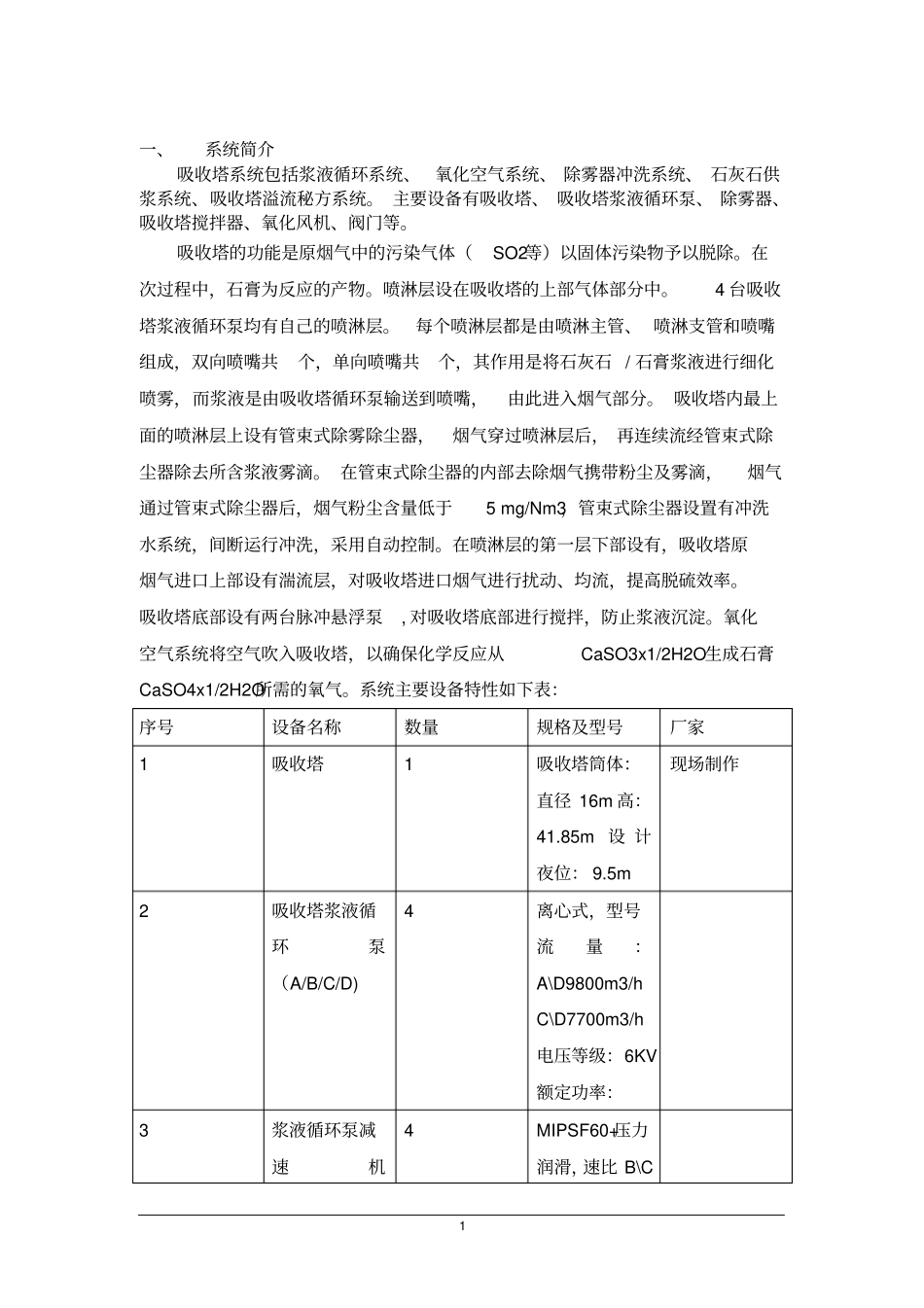

吸收塔系统调试方案资料_第2页
2/15
吸收塔系统调试方案资料_第3页
3/15
神火铝电发电厂燃煤锅炉烟气超低排放改造项目吸收塔系统调试措施编写:审核:批准:编制:北京清新环境技术股份有限公司2016 年 111 一、系统简介吸收塔系统包括浆液循环系统、氧化空气系统、 除雾器冲洗系统、 石灰石供浆系统、吸收塔溢流秘方系统。 主要设备有吸收塔、 吸收塔浆液循环泵、 除雾器、吸收塔搅拌器、氧化风机、阀门等。吸收塔的功能是原烟气中的污染气体(SO2等)以固体污染物予以脱除。在次过程中,石膏为反应的产物。喷淋层设在吸收塔的上部气体部分中。4 台吸收塔浆液循环泵均有自己的喷淋层。每个喷淋层都是由喷淋主管、 喷淋支管和喷嘴组成,双向喷嘴共个,单向喷嘴共个,其作用是将石灰石 / 石膏浆液进行细化喷雾,而浆液是由吸收塔循环泵输送到喷嘴,由此进入烟气部分。 吸收塔内最上面的喷淋层上设有管束式除雾除尘器,烟气穿过喷淋层后, 再连续流经管束式除尘器除去所含浆液雾滴。 在管束式除尘器的内部去除烟气携带粉尘及雾滴,烟气通过管束式除尘器后,烟气粉尘含量低于5 mg/Nm3,管束式除尘器设置有冲洗水系统,间断运行冲洗,采用自动控制。在喷淋层的第一层下部设有,吸收塔原烟气进口上部设有湍流层,对吸收塔进口烟气进行扰动、均流,提高脱硫效率。吸收塔底部设有两台脉冲悬浮泵, 对吸收塔底部进行搅拌,防止浆液沉淀。氧化空气系统将空气吹入吸收塔,以确保化学反应从CaSO3x1/2H2O生成石膏CaSO4x1/2H2O所需的氧气。系统主要设备特性如下表:序号设备名称数量规格及型号厂家1 吸收塔1 吸收塔筒体:直径 16m 高:41.85m 设 计夜位: 9.5m 现场制作2 吸收塔浆液循环泵(A/B/C/D) 4 离心式,型号流量:A\D9800m3/h C\D7700m3/h 电压等级:6KV 额定功率:3 浆液循环泵减速机4 MIPSF60+压力润滑,速比 B\C 2 (A/B/C/D) I=2.808\2.92 4 氧化风机2 罗茨型,型号:ARG-350C 流量:12000Nm3/h 风 压 : 85kpa 电压等级:6kv 额 定 功 率 :450kw 长沙鼓风机厂有限公司5 脉 冲 悬 浮 泵(A/B )2 离 心 式 , 型 号350DT-A52(51) 流量:1950m3/h,扬程 23m 电压等级 6KV ,额定功率: 450KW 6 喷淋层4 层共 个喷嘴7 管束除尘除雾器1 套二编制依据本调试措施主要依据以下规范、标准编写:2.1 、电力部电建 DL/T5437-2009, 《火力发电厂基本建设工程启动及竣工验收规程》。2.2 、建质 [1996]40 号, 《火电工程启动调试工作规定》 。2.3...
