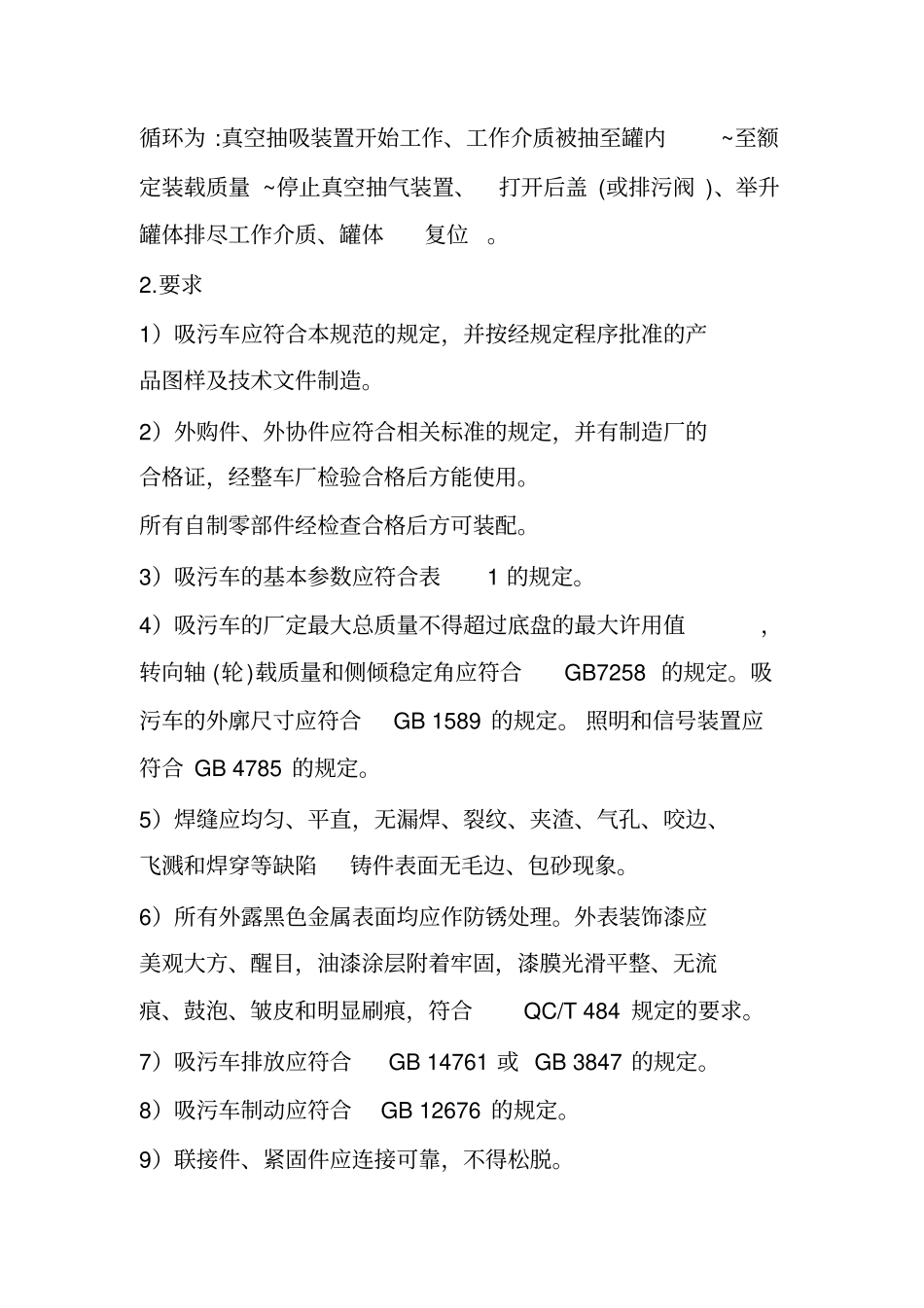

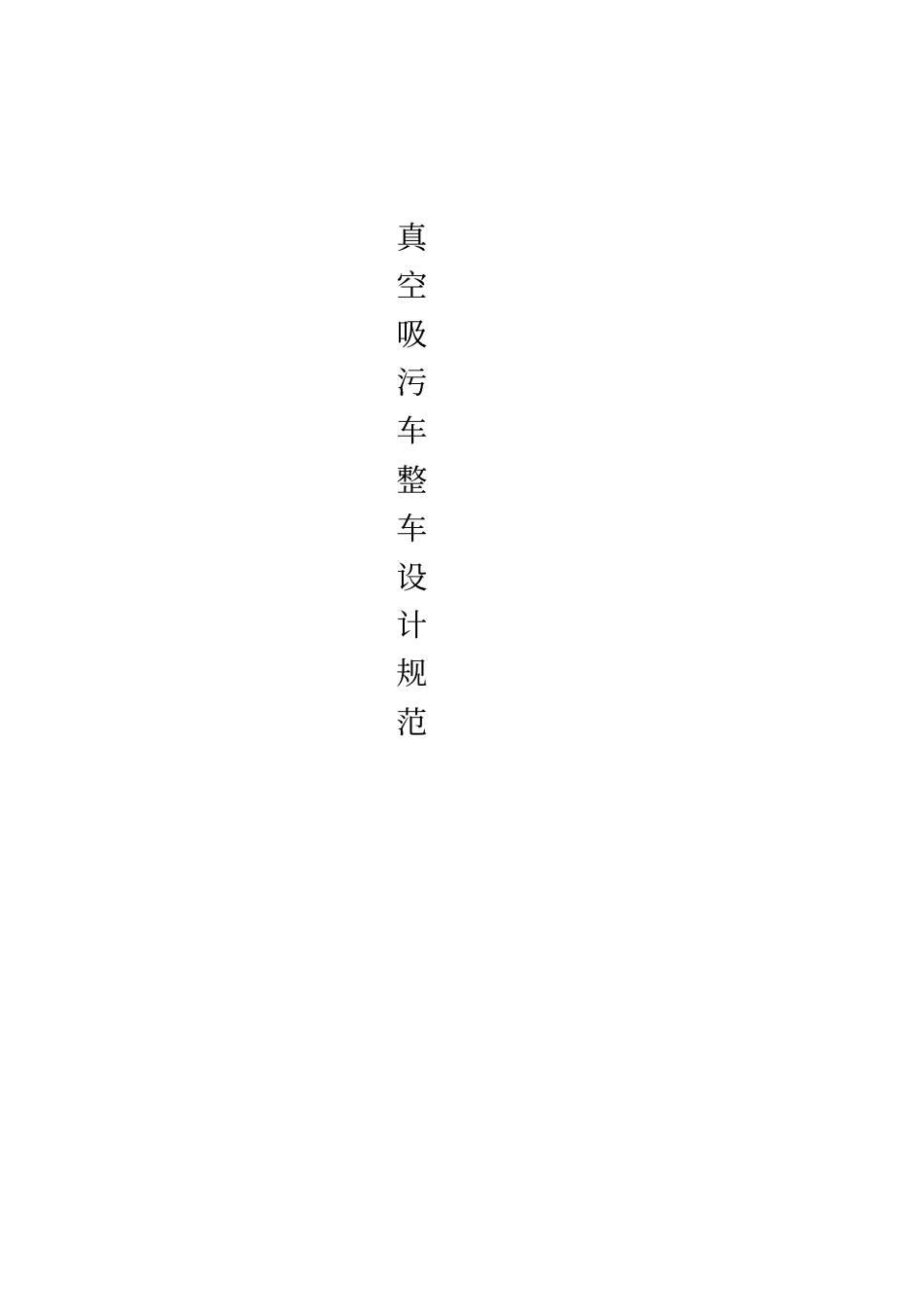

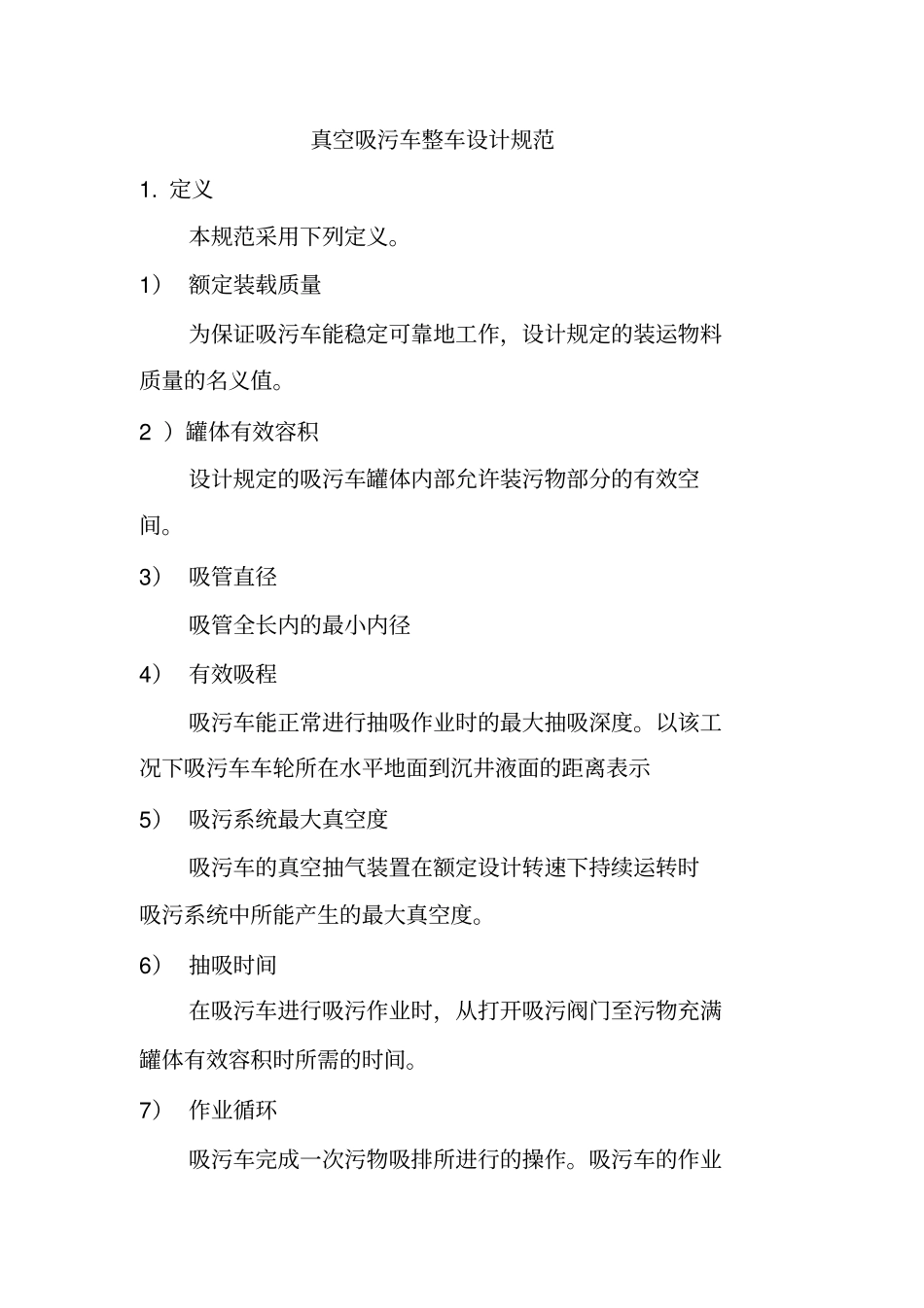

真空吸污车整车设计规范真空吸污车整车设计规范1. 定义本规范采用下列定义。1） 额定装载质量为保证吸污车能稳定可靠地工作，设计规定的装运物料质量的名义值。2 ）罐体有效容积设计规定的吸污车罐体内部允许装污物部分的有效空间。3） 吸管直径吸管全长内的最小内径4） 有效吸程吸污车能正常进行抽吸作业时的最大抽吸深度。以该工况下吸污车车轮所在水平地面到沉井液面的距离表示5） 吸污系统最大真空度吸污车的真空抽气装置在额定设计转速下持续运转时吸污系统中所能产生的最大真空度。6） 抽吸时间在吸污车进行吸污作业时，从打开吸污阀门至污物充满罐体有效容积时所需的时间。7） 作业循环吸污车完成一次污物吸排所进行的操作。吸污车的作业循环为 :真空抽吸装置开始工作、工作介质被抽至罐内~至额定装载质量 ~停止真空抽气装置、打开后盖 (或排污阀 )、举升罐体排尽工作介质、罐体复位。2.要求1）吸污车应符合本规范的规定，并按经规定程序批准的产品图样及技术文件制造。2）外购件、外协件应符合相关标准的规定，并有制造厂的合格证，经整车厂检验合格后方能使用。所有自制零部件经检查合格后方可装配。3）吸污车的基本参数应符合表1 的规定。4）吸污车的厂定最大总质量不得超过底盘的最大许用值，转向轴 (轮)载质量和侧倾稳定角应符合GB7258 的规定。吸污车的外廓尺寸应符合GB 1589 的规定。 照明和信号装置应符合 GB 4785 的规定。5）焊缝应均匀、平直，无漏焊、裂纹、夹渣、气孔、咬边、飞溅和焊穿等缺陷铸件表面无毛边、包砂现象。6）所有外露黑色金属表面均应作防锈处理。外表装饰漆应美观大方、醒目，油漆涂层附着牢固，漆膜光滑平整、无流痕、鼓泡、皱皮和明显刷痕，符合QC/T 484 规定的要求。7）吸污车排放应符合GB 14761 或 GB 3847 的规定。8）吸污车制动应符合GB 12676 的规定。9）联接件、紧固件应连接可靠，不得松脱。10）气路、液路及电路应排列整齐、夹持牢固，不应与运动部件发生摩擦干涉现象11）吸排应畅通、操作轻便可靠，罐体各盖板密封严实，整车无漏气、漏油、漏水和泄漏其它污物的现象。12）采用真空泵作为吸污系统真空源的吸污车，应设置防污保险装置。以确保污物不进人抽气真空装置内。13）罐内应设置防波板和能够指示罐体内液面高度的装置。14）吸污车工作装置应进行1 000 次可靠性作业循环，首次故障前作业时间不少于600 次作业循环时间， 平均无故障作业次数不少于200 次作业...
