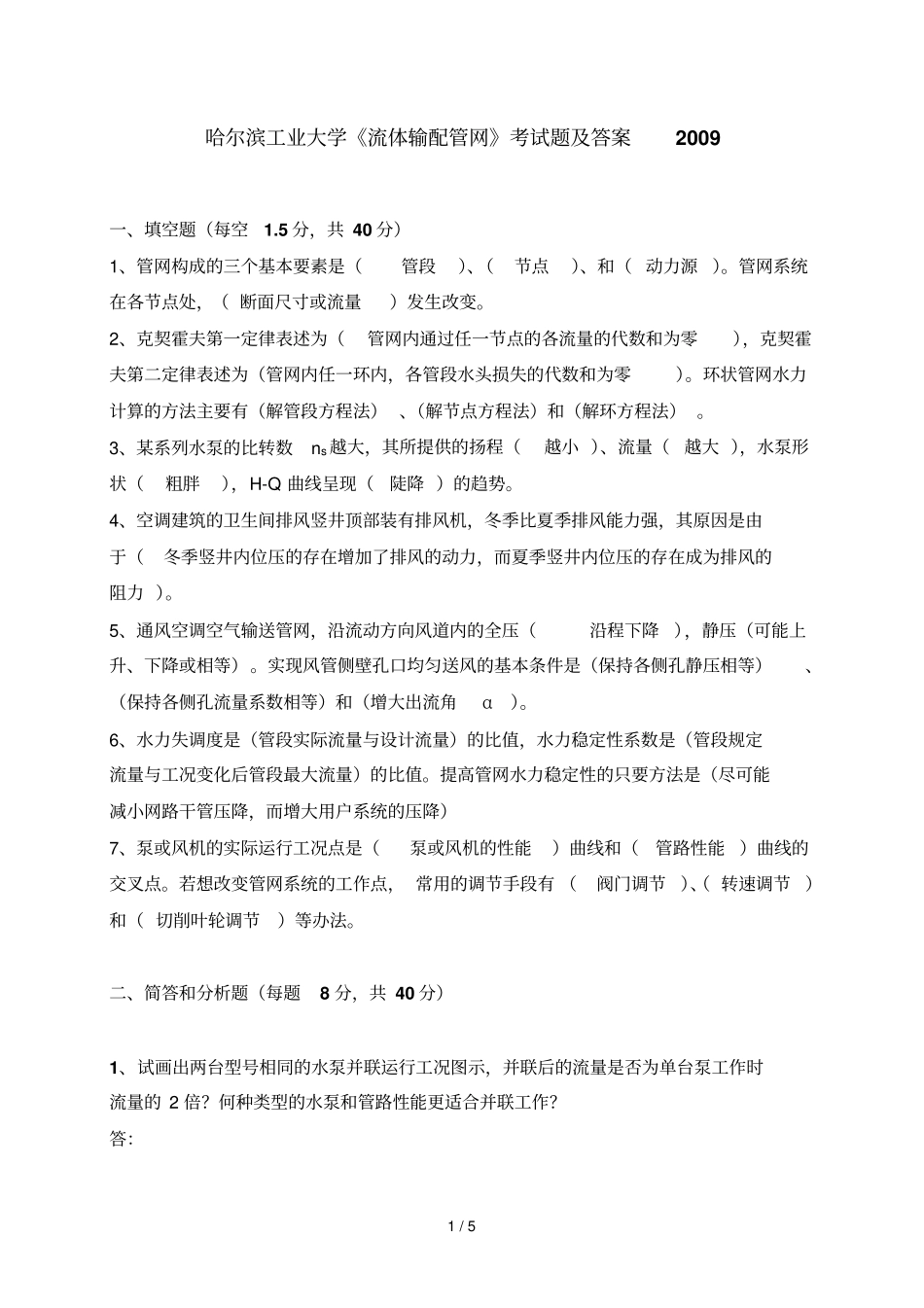

1 / 5 哈尔滨工业大学《流体输配管网》考试题及答案2009 一、填空题（每空1.5 分，共 40 分）1、管网构成的三个基本要素是（管段）、（节点）、和（ 动力源）。管网系统在各节点处，（ 断面尺寸或流量）发生改变。2、克契霍夫第一定律表述为（管网内通过任一节点的各流量的代数和为零），克契霍夫第二定律表述为（管网内任一环内，各管段水头损失的代数和为零）。环状管网水力计算的方法主要有（解管段方程法） 、（解节点方程法）和（解环方程法） 。3、某系列水泵的比转数ns 越大，其所提供的扬程（越小 ）、流量（越大 ），水泵形状（粗胖），H-Q 曲线呈现（陡降 ）的趋势。4、空调建筑的卫生间排风竖井顶部装有排风机，冬季比夏季排风能力强，其原因是由于（冬季竖井内位压的存在增加了排风的动力，而夏季竖井内位压的存在成为排风的阻力 ）。5、通风空调空气输送管网，沿流动方向风道内的全压（沿程下降），静压（可能上升、下降或相等）。实现风管侧壁孔口均匀送风的基本条件是（保持各侧孔静压相等）、（保持各侧孔流量系数相等）和（增大出流角α）。6、水力失调度是（管段实际流量与设计流量）的比值，水力稳定性系数是（管段规定流量与工况变化后管段最大流量）的比值。提高管网水力稳定性的只要方法是（尽可能减小网路干管压降，而增大用户系统的压降）7、泵或风机的实际运行工况点是（泵或风机的性能）曲线和（管路性能）曲线的交叉点。若想改变管网系统的工作点， 常用的调节手段有 （阀门调节）、（ 转速调节）和（ 切削叶轮调节）等办法。二、简答和分析题（每题8 分，共 40 分）1、试画出两台型号相同的水泵并联运行工况图示，并联后的流量是否为单台泵工作时流量的 2 倍？何种类型的水泵和管路性能更适合并联工作？答：2 / 5 如图所示，管路性能曲线为Ⅰ，并联后的工作点1，单台泵工作时的工作点2，可见并联后的总流量小于单台泵工作时流量的2 倍。并联的意义就是为了增加流量，因此管路性能曲线越平坦（管路阻抗小）、泵的性能曲线越平坦（比转数小） ，并联后增加的流量越大，越适合并联工作。2、以水泵为例，写出其相似律的数学表达式，并说明相似律的意义。答：流量比mnmnmnnnDDQQ322扬程比2222mnmnmnnnDDHH轴功率比3522mnmnmnsmsnnnDDNN效率比mn相似律的意义：建立同一系列（几何相似）的泵与风机工作参数之间的关系。水泵制造时，先做小模型，取得设计参数，再推广到实型设备。对泵与风机进...
