商业工程电气设计标准及界面VIP免费

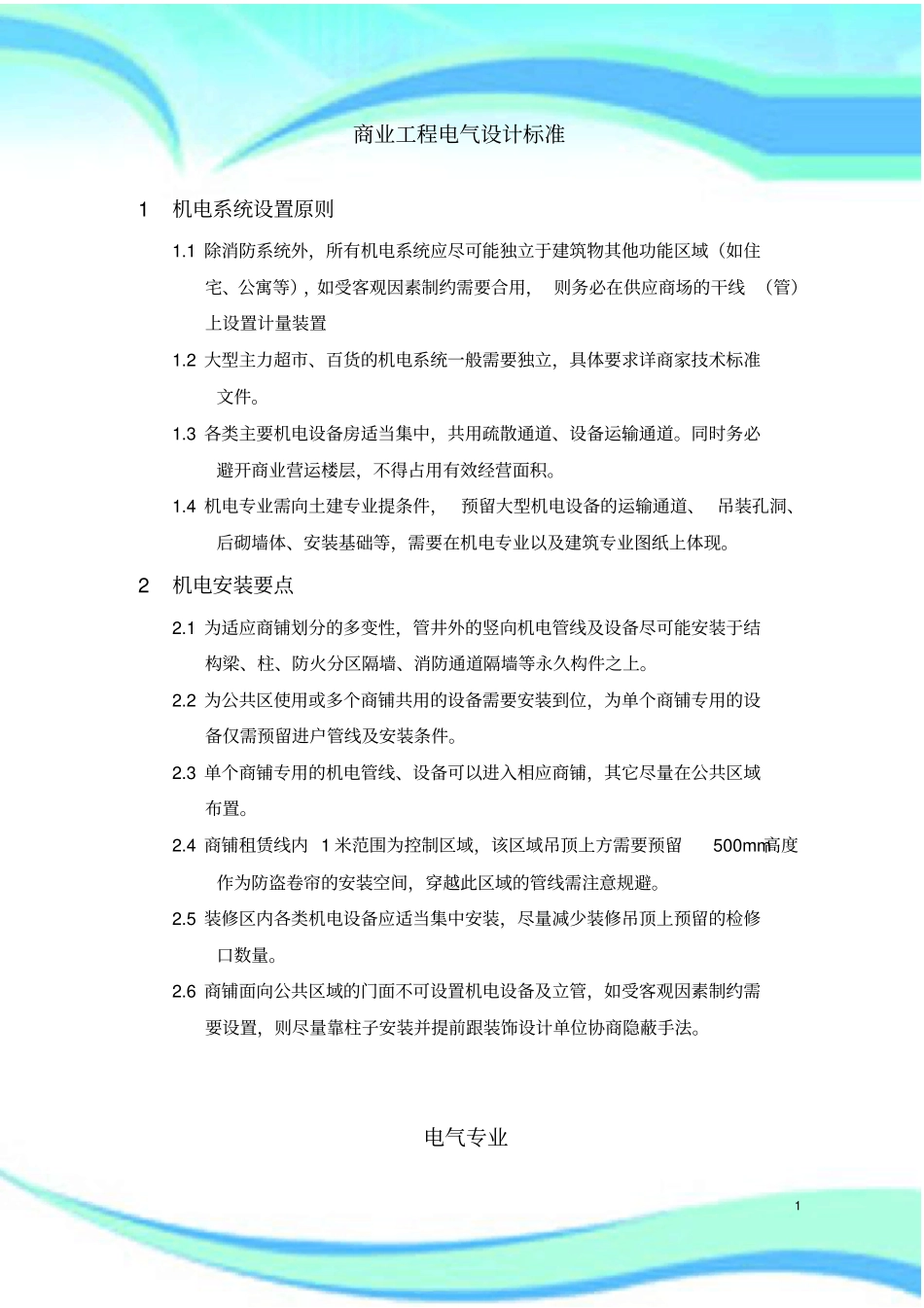

商业工程电气设计标准及界面2 ————————————————————————————————作者：————————————————————————————————日期：1 商业工程电气设计标准1机电系统设置原则1.1 除消防系统外，所有机电系统应尽可能独立于建筑物其他功能区域（如住宅、公寓等），如受客观因素制约需要合用， 则务必在供应商场的干线 （管）上设置计量装置1.2 大型主力超市、百货的机电系统一般需要独立，具体要求详商家技术标准文件。1.3 各类主要机电设备房适当集中，共用疏散通道、设备运输通道。同时务必避开商业营运楼层，不得占用有效经营面积。1.4 机电专业需向土建专业提条件， 预留大型机电设备的运输通道、 吊装孔洞、后砌墙体、安装基础等，需要在机电专业以及建筑专业图纸上体现。2机电安装要点2.1 为适应商铺划分的多变性，管井外的竖向机电管线及设备尽可能安装于结构梁、柱、防火分区隔墙、消防通道隔墙等永久构件之上。2.2 为公共区使用或多个商铺共用的设备需要安装到位，为单个商铺专用的设备仅需预留进户管线及安装条件。2.3 单个商铺专用的机电管线、设备可以进入相应商铺，其它尽量在公共区域布置。2.4 商铺租赁线内 1 米范围为控制区域，该区域吊顶上方需要预留500mm高度作为防盗卷帘的安装空间，穿越此区域的管线需注意规避。2.5 装修区内各类机电设备应适当集中安装，尽量减少装修吊顶上预留的检修口数量。2.6 商铺面向公共区域的门面不可设置机电设备及立管，如受客观因素制约需要设置，则尽量靠柱子安装并提前跟装饰设计单位协商隐蔽手法。电气专业2 1设计内容2变配电系统设计要求2.1 变配电系统设计界面2.2 高压系统设计要求2.3 变压器设计要求2.4 低压配电柜设计要求2.5 备用电源系统设计要求2.6 电力监控系统设计要求2.7 计量装置设计要求2.8 变配电所及电气竖井设计要求3配电干线系统设计要求3.1 配电干线系统设计界面3.2 配电干线划分原则3.3 配电干线技术措施4电力照明系统设计要求4.1 商铺配电设计要求4.2 促销配电设计要求4.3 公共区域配电设计要求4.4 电气专业与各专业的配合要求5漏电火灾报警系统6智能照明控制系统7电线电缆选型及敷设方式8防雷接地设计要求9火灾自动报警系统设计要求1设计内容1.1包括但不限于变配电系统、电力监控系统、配电干线系统、电力照明系统、防雷接地系统、火灾自动报警系统、漏电火灾报警系统等1.2详见以下各分项...
