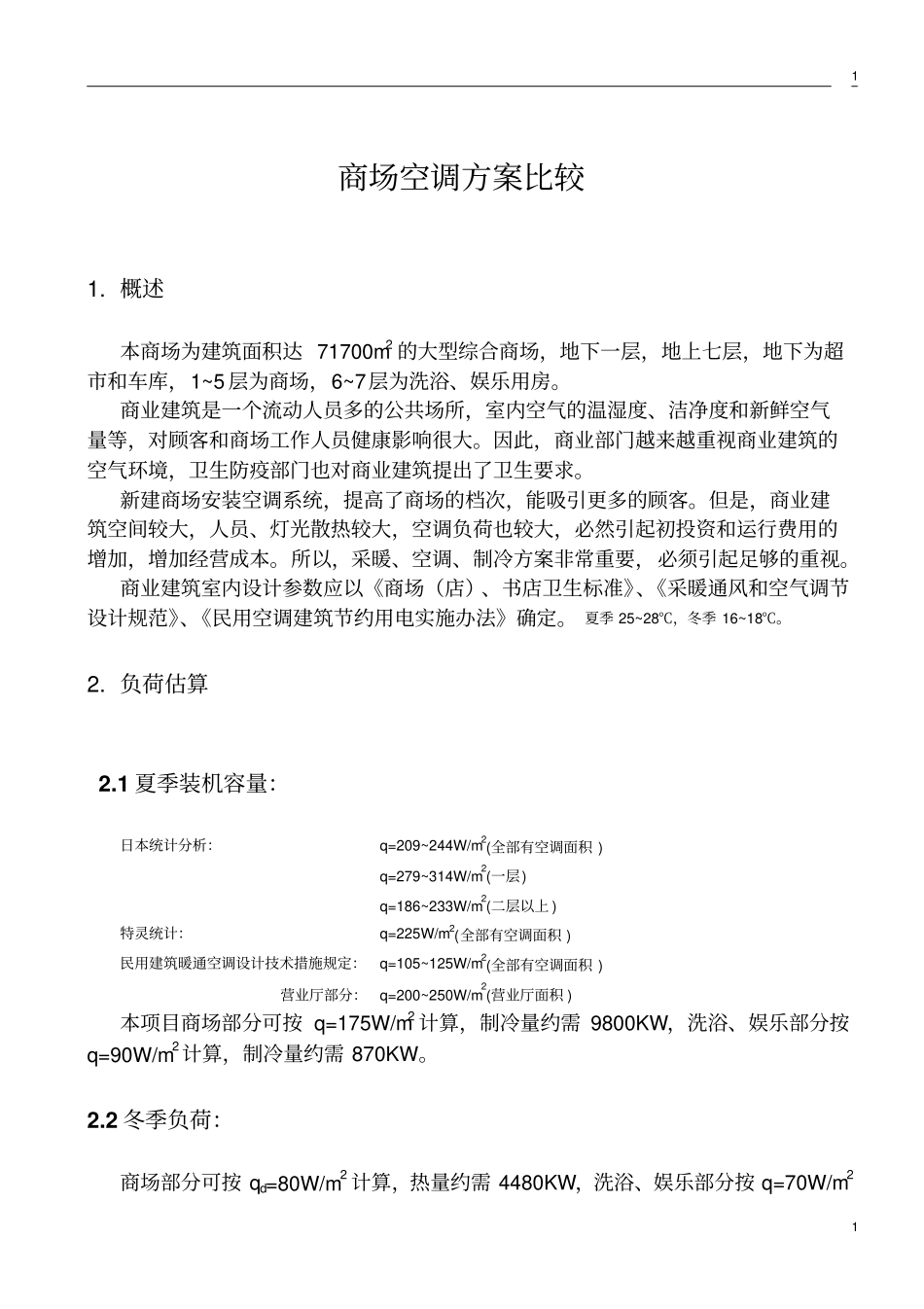

1 1 商场空调方案比较1. 概述本商场为建筑面积达 71700m2 的大型综合商场，地下一层，地上七层，地下为超市和车库，1~5 层为商场，6~7层为洗浴、娱乐用房。商业建筑是一个流动人员多的公共场所，室内空气的温湿度、洁净度和新鲜空气量等，对顾客和商场工作人员健康影响很大。因此，商业部门越来越重视商业建筑的空气环境，卫生防疫部门也对商业建筑提出了卫生要求。新建商场安装空调系统，提高了商场的档次，能吸引更多的顾客。但是，商业建筑空间较大，人员、灯光散热较大，空调负荷也较大，必然引起初投资和运行费用的增加，增加经营成本。所以，采暖、空调、制冷方案非常重要，必须引起足够的重视。商业建筑室内设计参数应以《商场（店）、书店卫生标准》、《采暖通风和空气调节设计规范》、《民用空调建筑节约用电实施办法》确定。 夏季 25~28℃，冬季 16~18℃。2. 负荷估算2.1 夏季装机容量：日本统计分析：q=209~244W/m2(全部有空调面积 ) q=279~314W/m2(一层) q=186~233W/m2(二层以上 ) 特灵统计：q=225W/m2(全部有空调面积 ) 民用建筑暖通空调设计技术措施规定：q=105~125W/m2(全部有空调面积 ) 营业厅部分：q=200~250W/m2(营业厅面积 ) 本项目商场部分可按 q=175W/m2 计算，制冷量约需 9800KW，洗浴、娱乐部分按q=90W/m2计算，制冷量约需 870KW。2.2 冬季负荷：商场部分可按 qd=80W/m2 计算，热量约需 4480KW，洗浴、娱乐部分按 q=70W/m22 2 计算，热量约需 406KW。2.3 卫生热水负荷：6 、 7层 淋 浴 按16个 喷 头 计 算 ， L=16X300L/h=4800L/h 。 热 量 为Qs=4800x(40-10℃)x1.163=168KW。3. 方案简介：3.1 水冷电制冷冷水机组 +电锅炉方案夏季采用水冷电制冷冷水机组提供空气处理的 7℃冷水，冬季采用电锅炉提供空气处理的 65℃热水。该方案的优点为：设备使用寿命长，安全性高，室外管网及设施费用低，用水量较少。水冷电制冷冷水机组分活塞式、螺杆式、离心式，活塞式适合建筑面积小的建筑；螺杆式适合建筑面积中等的建筑；离心式适合建筑面积大的建筑。本建筑为大型商场，负荷大，离心式是电制冷机组类型中最合适的。由于洗浴、娱乐部分与商场部分营业时间不同，而且负荷相差悬殊，不宜采用同一系统，由于洗浴、娱乐部分在顶层，最好采用风冷热泵制冷系统，设备安装在屋顶。3.2 水冷电制冷冷水机组 +燃气锅炉方案夏季采用水冷离心式电制冷冷水机组提供空气处理的 7℃冷...
