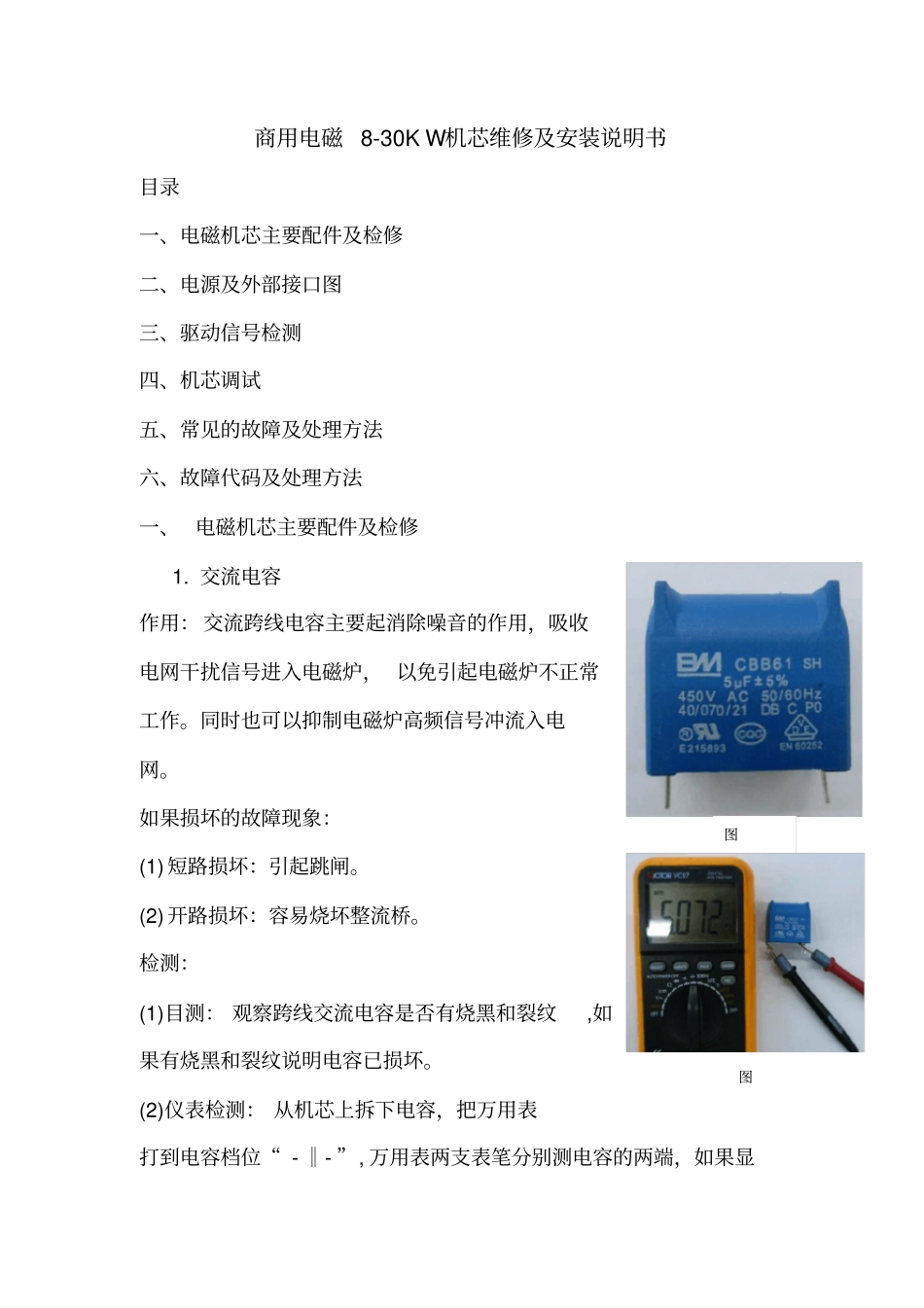

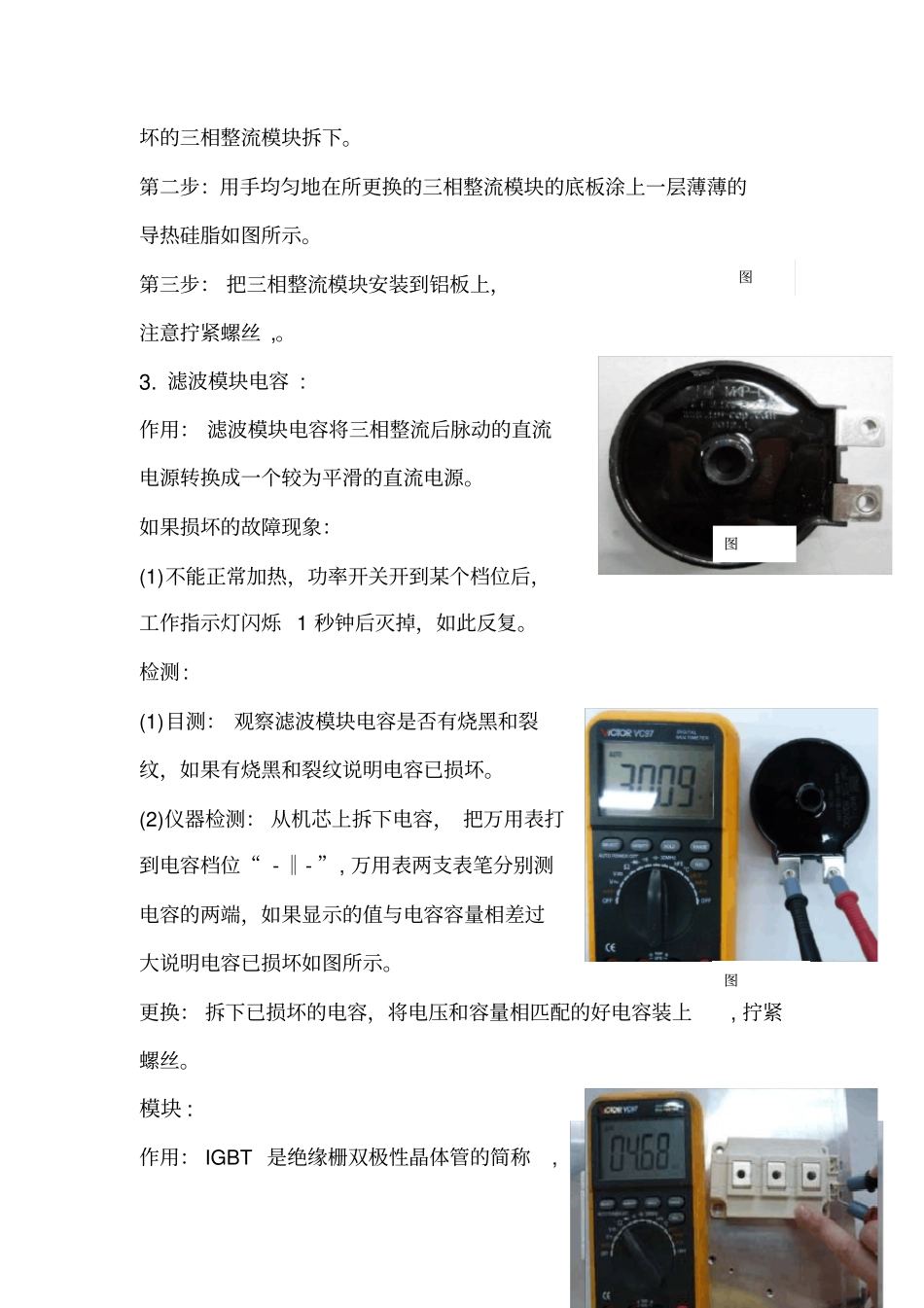

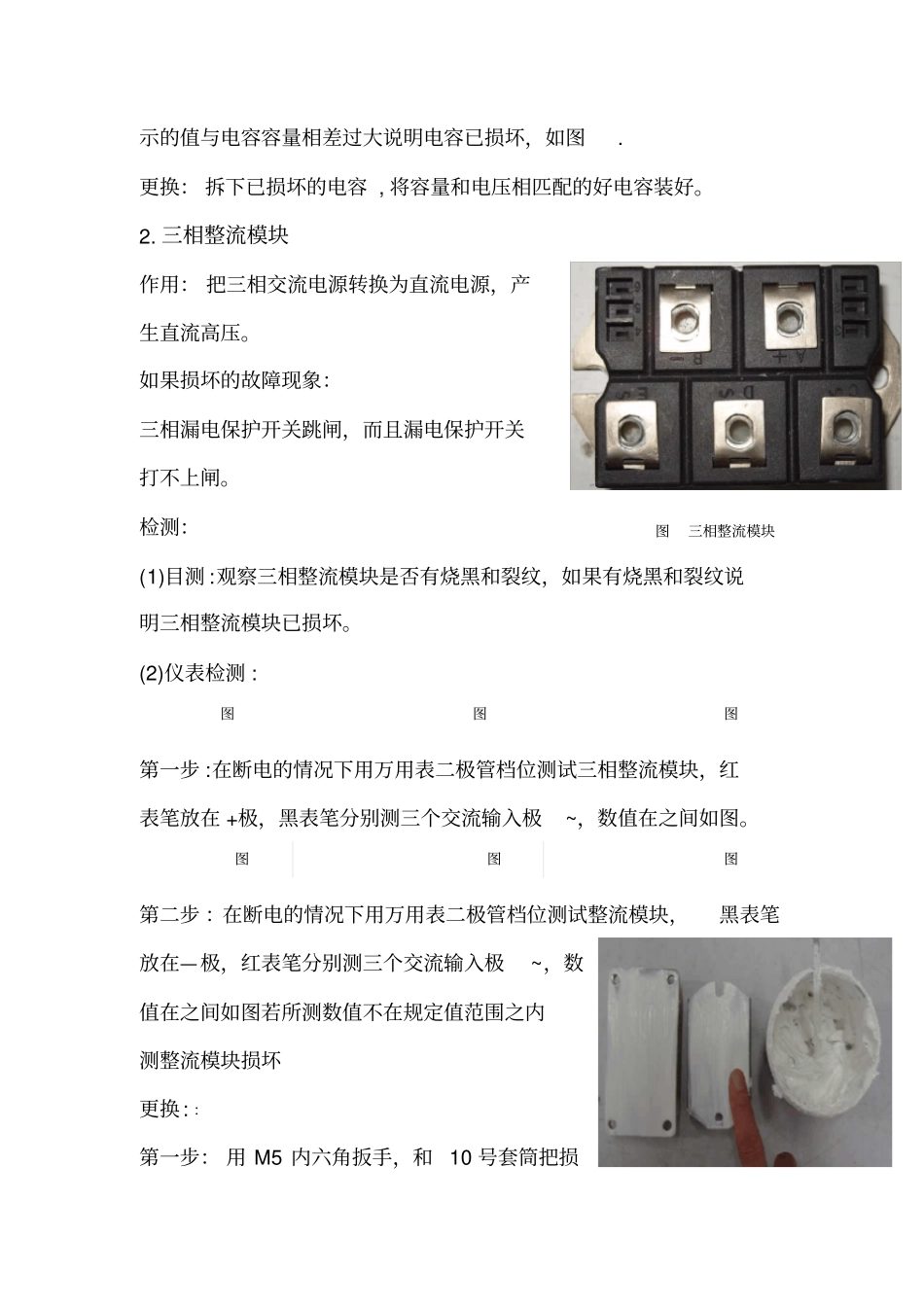

商用电磁 8-30K W机芯维修及安装说明书目录一、电磁机芯主要配件及检修二、电源及外部接口图三、驱动信号检测四、机芯调试五、常见的故障及处理方法六、故障代码及处理方法一、 电磁机芯主要配件及检修1. 交流电容作用:交流跨线电容主要起消除噪音的作用,吸收电网干扰信号进入电磁炉, 以免引起电磁炉不正常工作。同时也可以抑制电磁炉高频信号冲流入电网。如果损坏的故障现象:(1) 短路损坏:引起跳闸。(2) 开路损坏:容易烧坏整流桥。检测:(1)目测: 观察跨线交流电容是否有烧黑和裂纹,如果有烧黑和裂纹说明电容已损坏。(2)仪表检测: 从机芯上拆下电容,把万用表打到电容档位“ - ‖- ”, 万用表两支表笔分别测电容的两端,如果显图图示的值与电容容量相差过大说明电容已损坏,如图. 更换: 拆下已损坏的电容 , 将容量和电压相匹配的好电容装好。2. 三相整流模块作用: 把三相交流电源转换为直流电源,产生直流高压。如果损坏的故障现象:三相漏电保护开关跳闸,而且漏电保护开关打不上闸。检测:(1)目测 :观察三相整流模块是否有烧黑和裂纹,如果有烧黑和裂纹说明三相整流模块已损坏。(2)仪表检测 : 第一步 :在断电的情况下用万用表二极管档位测试三相整流模块,红表笔放在 +极,黑表笔分别测三个交流输入极~,数值在之间如图。第二步 :在断电的情况下用万用表二极管档位测试整流模块,黑表笔放在—极,红表笔分别测三个交流输入极~,数值在之间如图若所测数值不在规定值范围之内测整流模块损坏更换: :第一步: 用 M5 内六角扳手,和10 号套筒把损图三相整流模块图图图图图图坏的三相整流模块拆下。第二步:用手均匀地在所更换的三相整流模块的底板涂上一层薄薄的导热硅脂如图所示。第三步: 把三相整流模块安装到铝板上,注意拧紧螺丝 ,。3. 滤波模块电容 : 作用: 滤波模块电容将三相整流后脉动的直流电源转换成一个较为平滑的直流电源。如果损坏的故障现象:(1)不能正常加热,功率开关开到某个档位后,工作指示灯闪烁 1 秒钟后灭掉,如此反复。检测: (1)目测: 观察滤波模块电容是否有烧黑和裂纹,如果有烧黑和裂纹说明电容已损坏。(2)仪器检测: 从机芯上拆下电容, 把万用表打到电容档位“ - ‖- ”, 万用表两支表笔分别测电容的两端,如果显示的值与电容容量相差过大说明电容已损坏如图所示。更换: 拆下已损坏的电容,将电压和容量相匹配的好电容装上, 拧紧螺丝。模块 :作用: ...
