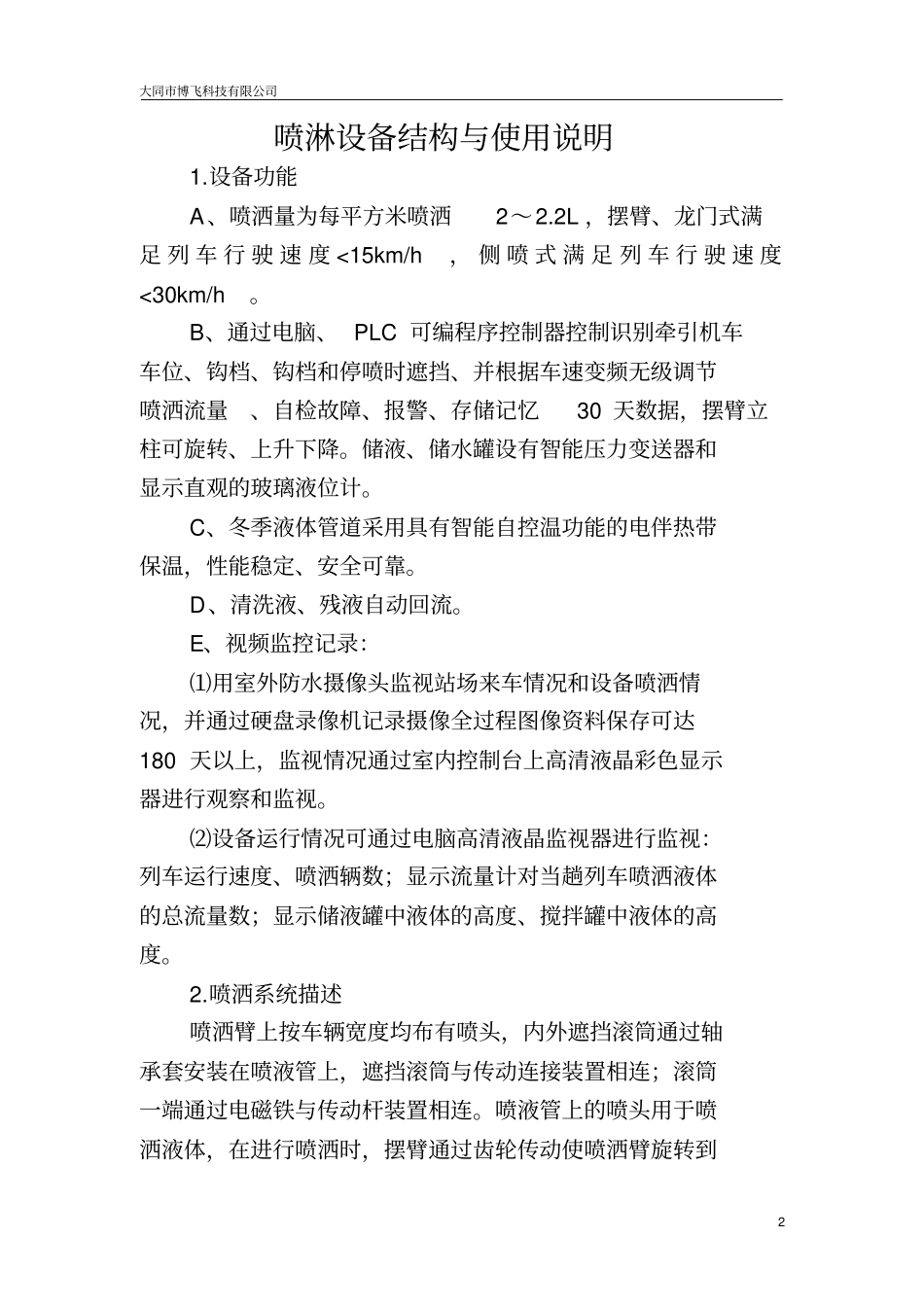

2015大同市博飞科技有限公司2015-6-7铁路抑尘剂喷淋设备使用说明书大同市博飞科技有限公司2 喷淋设备结构与使用说明1.设备功能A、喷洒量为每平方米喷洒2～2.2L ，摆臂、龙门式满足 列 车 行 驶 速 度 <15km/h， 侧 喷 式 满 足 列 车 行 驶 速 度<30km/h。B、通过电脑、 PLC 可编程序控制器控制识别牵引机车车位、钩档、钩档和停喷时遮挡、并根据车速变频无级调节喷洒流量、自检故障、报警、存储记忆30 天数据，摆臂立柱可旋转、上升下降。储液、储水罐设有智能压力变送器和显示直观的玻璃液位计。C、冬季液体管道采用具有智能自控温功能的电伴热带保温，性能稳定、安全可靠。D、清洗液、残液自动回流。E、视频监控记录：⑴用室外防水摄像头监视站场来车情况和设备喷洒情况，并通过硬盘录像机记录摄像全过程图像资料保存可达180 天以上，监视情况通过室内控制台上高清液晶彩色显示器进行观察和监视。⑵设备运行情况可通过电脑高清液晶监视器进行监视：列车运行速度、喷洒辆数；显示流量计对当趟列车喷洒液体的总流量数；显示储液罐中液体的高度、搅拌罐中液体的高度。2.喷洒系统描述喷洒臂上按车辆宽度均布有喷头，内外遮挡滚筒通过轴承套安装在喷液管上，遮挡滚筒与传动连接装置相连；滚筒一端通过电磁铁与传动杆装置相连。喷液管上的喷头用于喷洒液体，在进行喷洒时，摆臂通过齿轮传动使喷洒臂旋转到大同市博飞科技有限公司3 喷洒位置。停喷时，残液不洒漏。电磁铁负责遮挡滚筒的关闭和打开。室内设备：配液装置包括搅拌罐、清水箱。贮液罐通过输送管线和回流管线与布液管相连，输送管线上设有喷洒泵、电磁阀（选用鞍山产品）、流量计、压力传感器和过滤装置，搅拌罐上设有搅拌装置，用于配制抑尘剂液体。贮液罐用于贮存抑尘剂液体。摆臂、龙门式喷洒泵为每机一台，侧喷式为双泵双系统。喷洒泵通过流量计、压力传感器反馈信息在操作界面上显示流量和压力，提供相应的操作指导。回流管线上设有回流阀或回流泵，回流液体回至搅拌罐。喷洒装置根据喷洒作业时，通过计算机实现自动控或人工控制实现抑尘剂液体的喷洒工作。以上设备由大同市博飞科技有限公司进行开发研制，近期按照铁道部的技术要求与规范，进行了升级改造，使我公司的设备质量更加可靠、运行更加稳定。目前我公司的设备被太原局、 呼和局、 哈局、 广州局、 南宁局的抑尘剂喷洒站、搅拌站等多处采用，并得到用户的好评。如有新的单位有意与我们合作，我...
