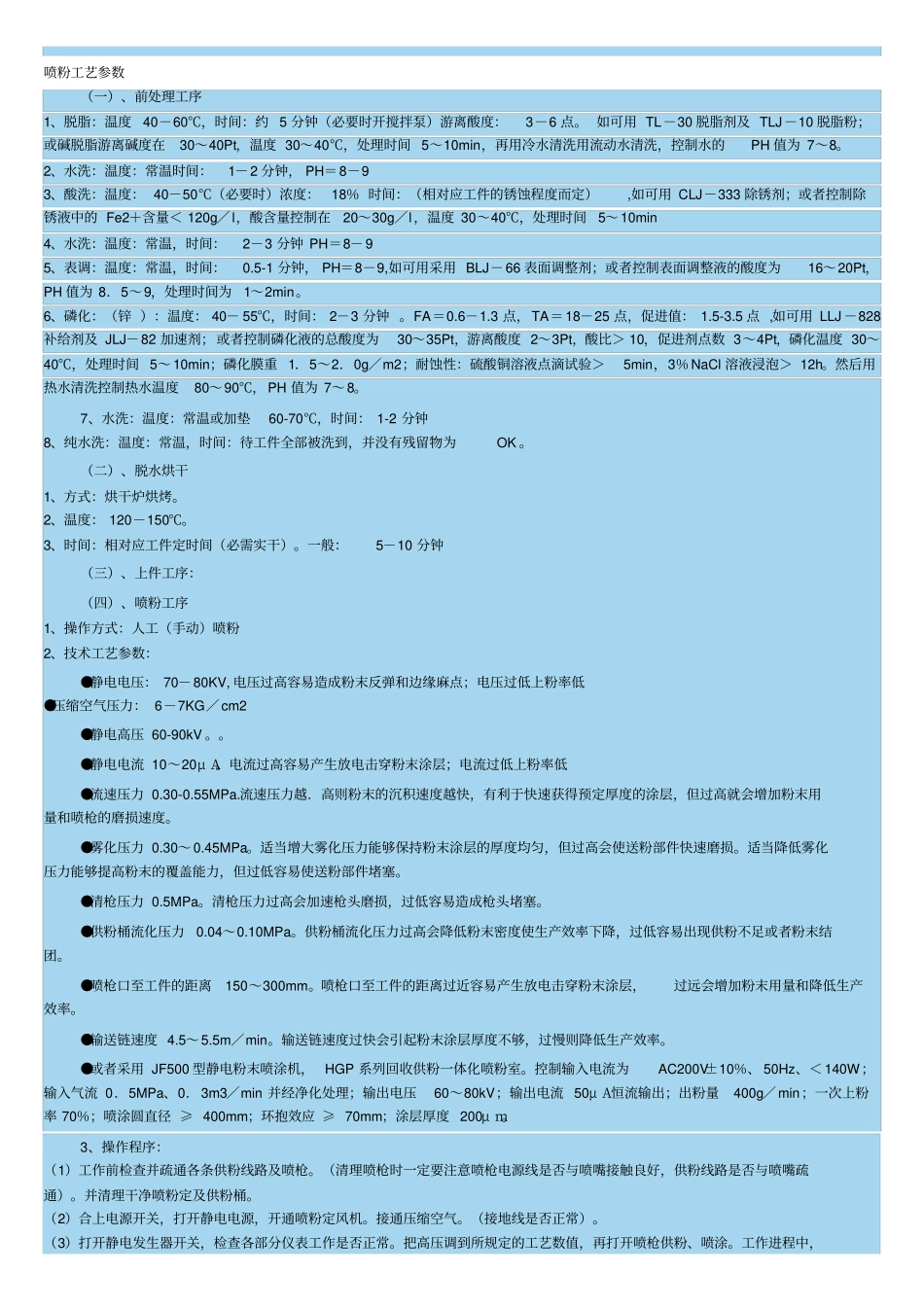

喷粉工艺参数（一）、前处理工序1、脱脂：温度40－60℃，时间：约 5 分钟（必要时开搅拌泵）游离酸度：3－6 点。 如可用 TL－30 脱脂剂及 TLJ－10 脱脂粉；或碱脱脂游离碱度在30～40Pt，温度 30～40℃，处理时间 5～10min，再用冷水清洗用流动水清洗，控制水的PH 值为 7～8。2、水洗：温度：常温时间：1－2 分钟， PH＝8－9 3、酸洗：温度： 40－50℃（必要时）浓度：18％ 时间：（相对应工件的锈蚀程度而定）,如可用 CLJ－333 除锈剂；或者控制除锈液中的 Fe2＋含量＜ 120g／l，酸含量控制在20～30g／l，温度 30～40℃，处理时间5～10min 4、水洗：温度：常温，时间：2－3 分钟 PH＝8－9 5、表调：温度：常温，时间：0.5-1 分钟， PH＝8－9,如可用采用 BLJ－66 表面调整剂；或者控制表面调整液的酸度为16～20Pt，PH 值为 8．5～9，处理时间为1～2min。6、磷化：（锌 ）：温度： 40－ 55℃，时间： 2－3 分钟 。FA＝0.6－1.3 点，TA＝18－25 点，促进值： 1.5-3.5 点 ,如可用 LLJ －828补给剂及 JLJ－82 加速剂；或者控制磷化液的总酸度为30～35Pt，游离酸度 2～3Pt，酸比＞ 10，促进剂点数 3～4Pt，磷化温度 30～40℃，处理时间 5～10min；磷化膜重 1．5～2．0g／m2；耐蚀性：硫酸铜溶液点滴试验＞5min，3％NaCl 溶液浸泡＞ 12h。然后用热水清洗控制热水温度80～90℃，PH 值为 7～8。7、水洗：温度：常温或加垫60-70℃，时间： 1-2 分钟8、纯水洗：温度：常温，时间：待工件全部被洗到，并没有残留物为OK 。（二）、脱水烘干1、方式：烘干炉烘烤。2、温度： 120－150℃。3、时间：相对应工件定时间（必需实干）。一般：5－10 分钟（三）、上件工序：（四）、喷粉工序1、操作方式：人工（手动）喷粉2、技术工艺参数：●静电电压： 70－80KV, 电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低●压缩空气压力： 6－7KG／cm2 ●静电高压 60-90kV 。。●静电电流 10～20μ A。电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力 0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。●雾化压力 0.30～0.45MPa。适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。●清枪压力 0.5MPa。...
