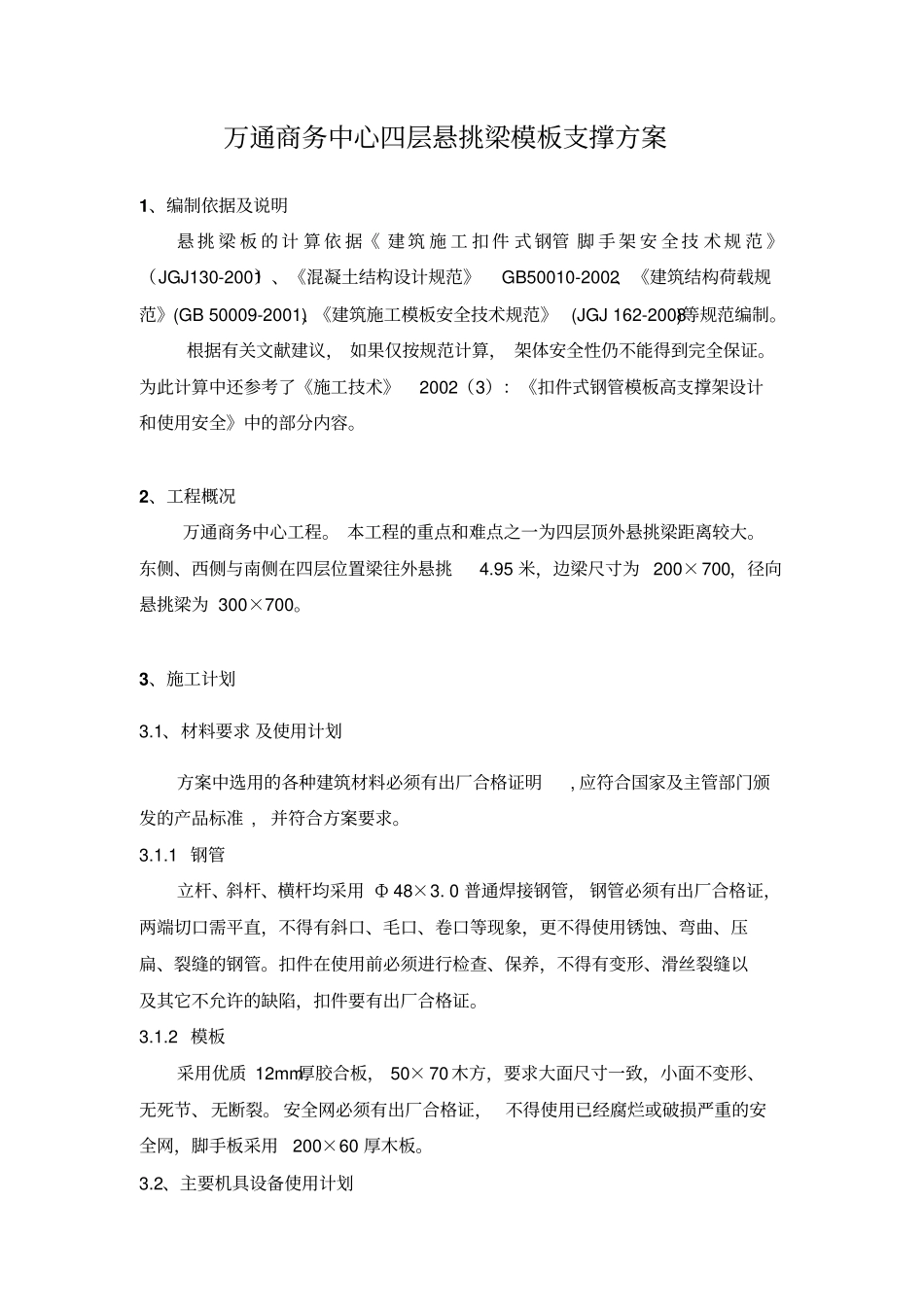

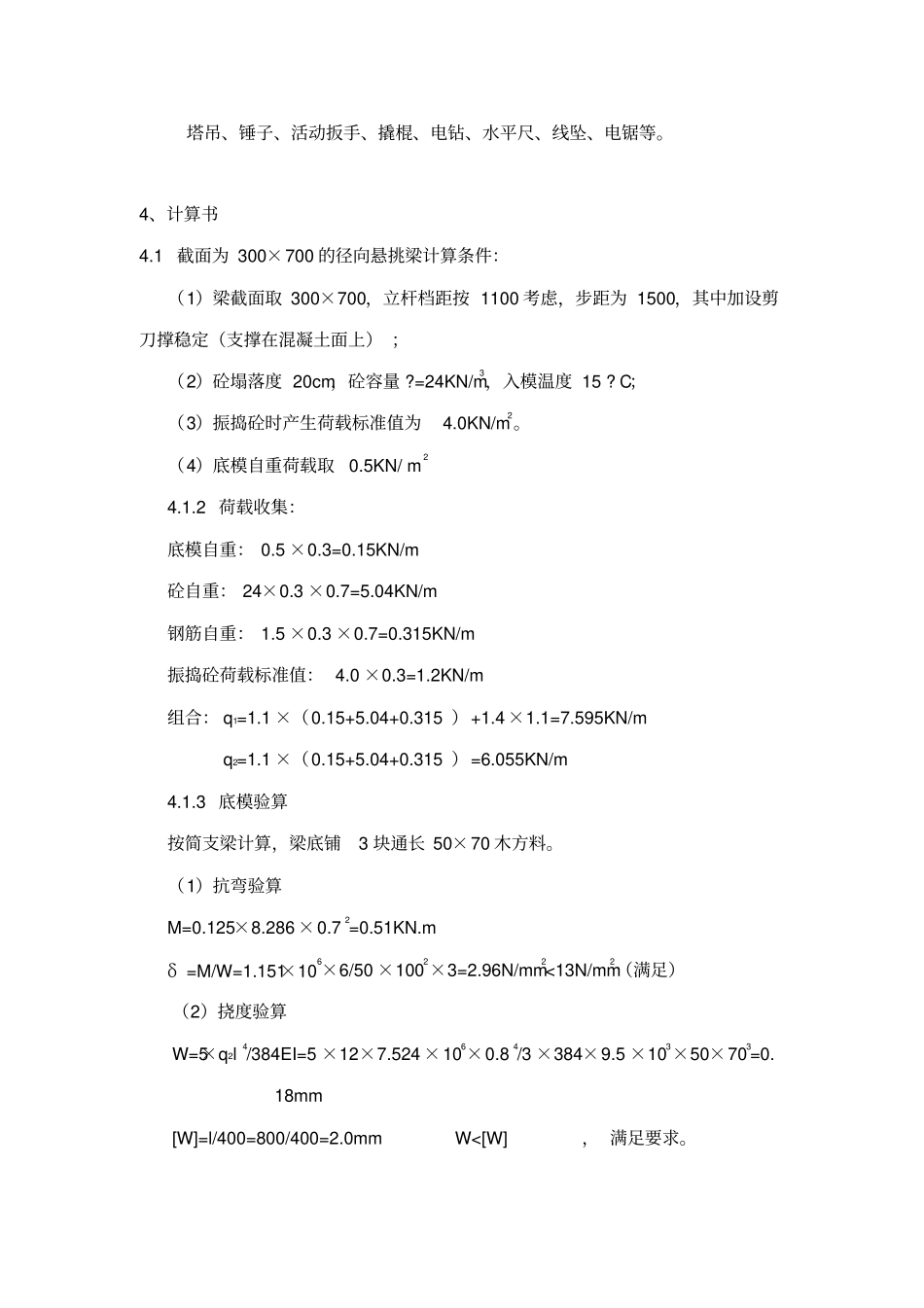

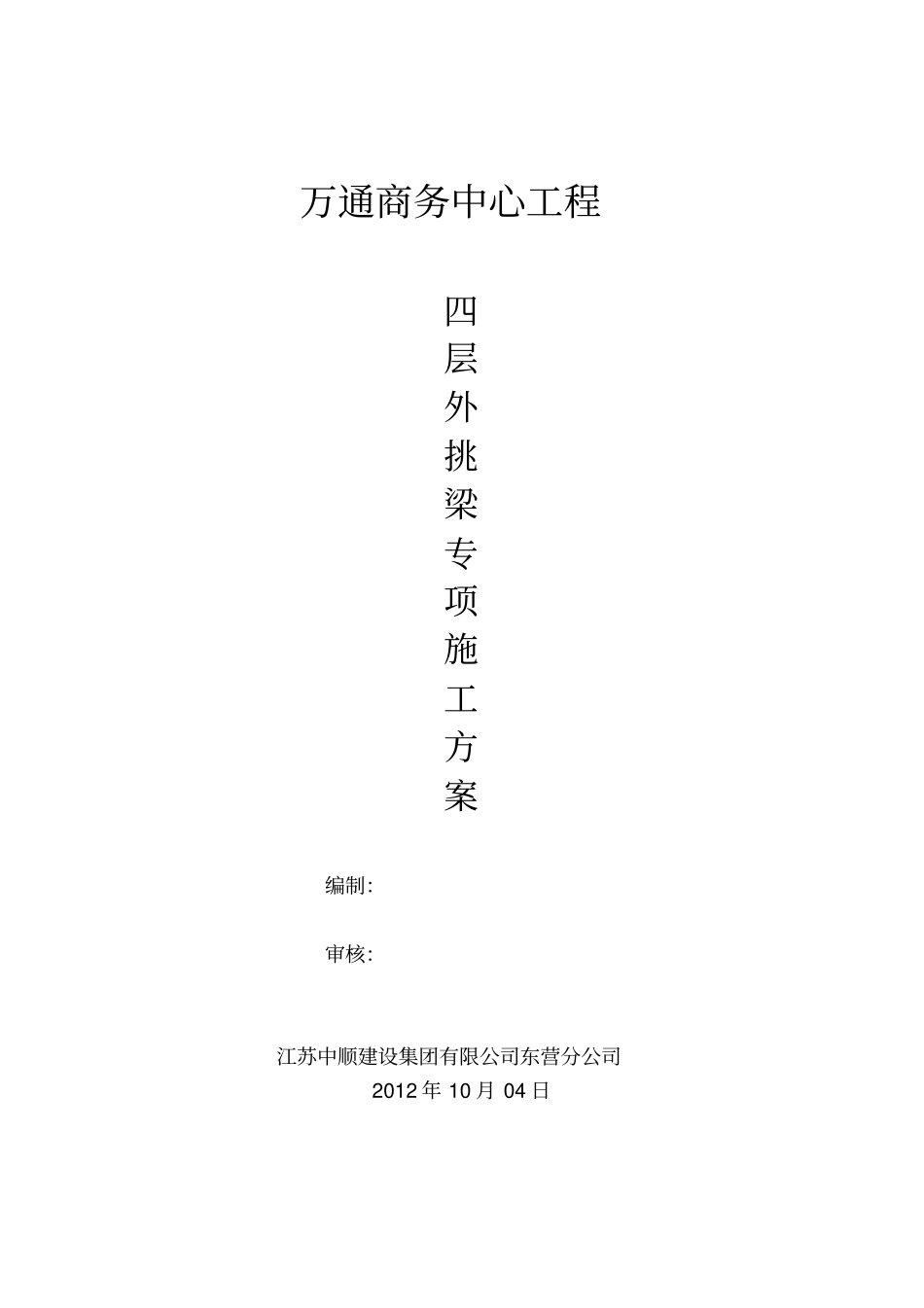

万通商务中心工程四层外挑梁专项施工方案编制：审核：江苏中顺建设集团有限公司东营分公司2012 年 10 月 04 日万通商务中心四层悬挑梁模板支撑方案1、编制依据及说明悬 挑 梁 板 的 计 算 依 据《 建 筑 施 工 扣 件 式 钢管 脚 手 架 安 全 技 术 规 范 》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《建筑施工模板安全技术规范》 (JGJ 162-2008)等规范编制。根据有关文献建议， 如果仅按规范计算， 架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。2、工程概况万通商务中心工程。 本工程的重点和难点之一为四层顶外悬挑梁距离较大。东侧、西侧与南侧在四层位置梁往外悬挑4.95 米，边梁尺寸为 200×700，径向悬挑梁为 300×700。3、施工计划3.1、材料要求 及使用计划方案中选用的各种建筑材料必须有出厂合格证明, 应符合国家及主管部门颁发的产品标准 , 并符合方案要求。3.1.1 钢管立杆、斜杆、横杆均采用 Ф 48×3. 0 普通焊接钢管， 钢管必须有出厂合格证，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得使用锈蚀、弯曲、压扁、裂缝的钢管。扣件在使用前必须进行检查、保养，不得有变形、滑丝裂缝以及其它不允许的缺陷，扣件要有出厂合格证。3.1.2 模板采用优质 12mm厚胶合板， 50× 70 木方，要求大面尺寸一致，小面不变形、无死节、无断裂。 安全网必须有出厂合格证， 不得使用已经腐烂或破损严重的安全网，脚手板采用200×60 厚木板。3.2、主要机具设备使用计划塔吊、锤子、活动扳手、撬棍、电钻、水平尺、线坠、电锯等。4、计算书4.1 截面为 300×700 的径向悬挑梁计算条件：（1）梁截面取 300×700，立杆档距按 1100 考虑，步距为 1500，其中加设剪刀撑稳定（支撑在混凝土面上） ；（2）砼塌落度 20cm，砼容量 ?=24KN/m3，入模温度 15 ? C；（3）振捣砼时产生荷载标准值为4.0KN/m2。（4）底模自重荷载取0.5KN/ m24.1.2 荷载收集：底模自重： 0.5 ×0.3=0.15KN/m 砼自重： 24×0.3 ×0.7=5.04KN/m 钢筋自重： 1.5 ×0.3 ×0.7=0.315KN/m 振捣砼荷载标准值： 4.0 ×0.3=1.2KN/m 组合： q1=1.1 ×（0.15+5.04+0.315 ）+1.4×1.1=7.595KN/m q2=1.1 ×（0.15+5.04+0.315 ）=6.055KN/m 4.1.3 底模验...
