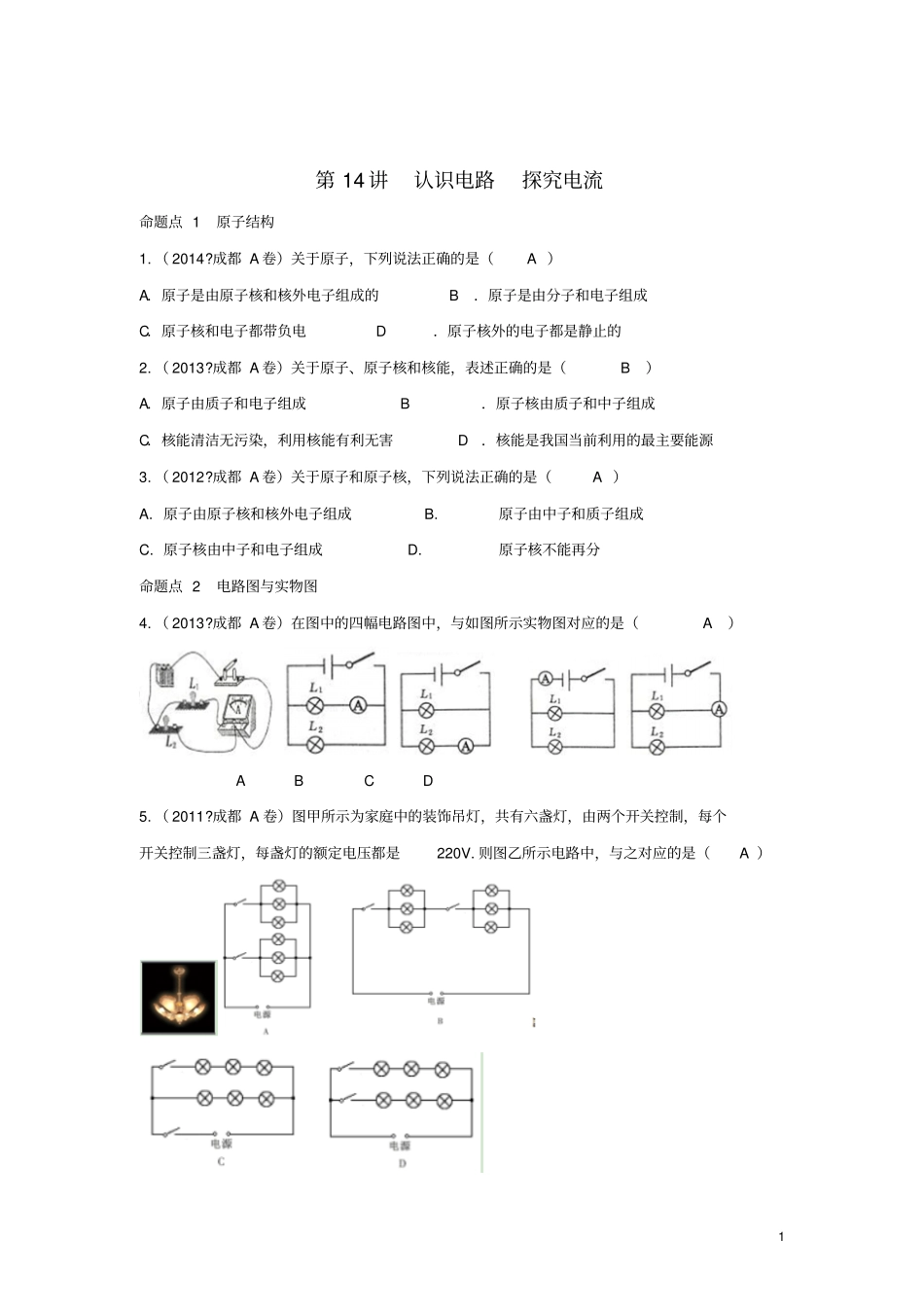

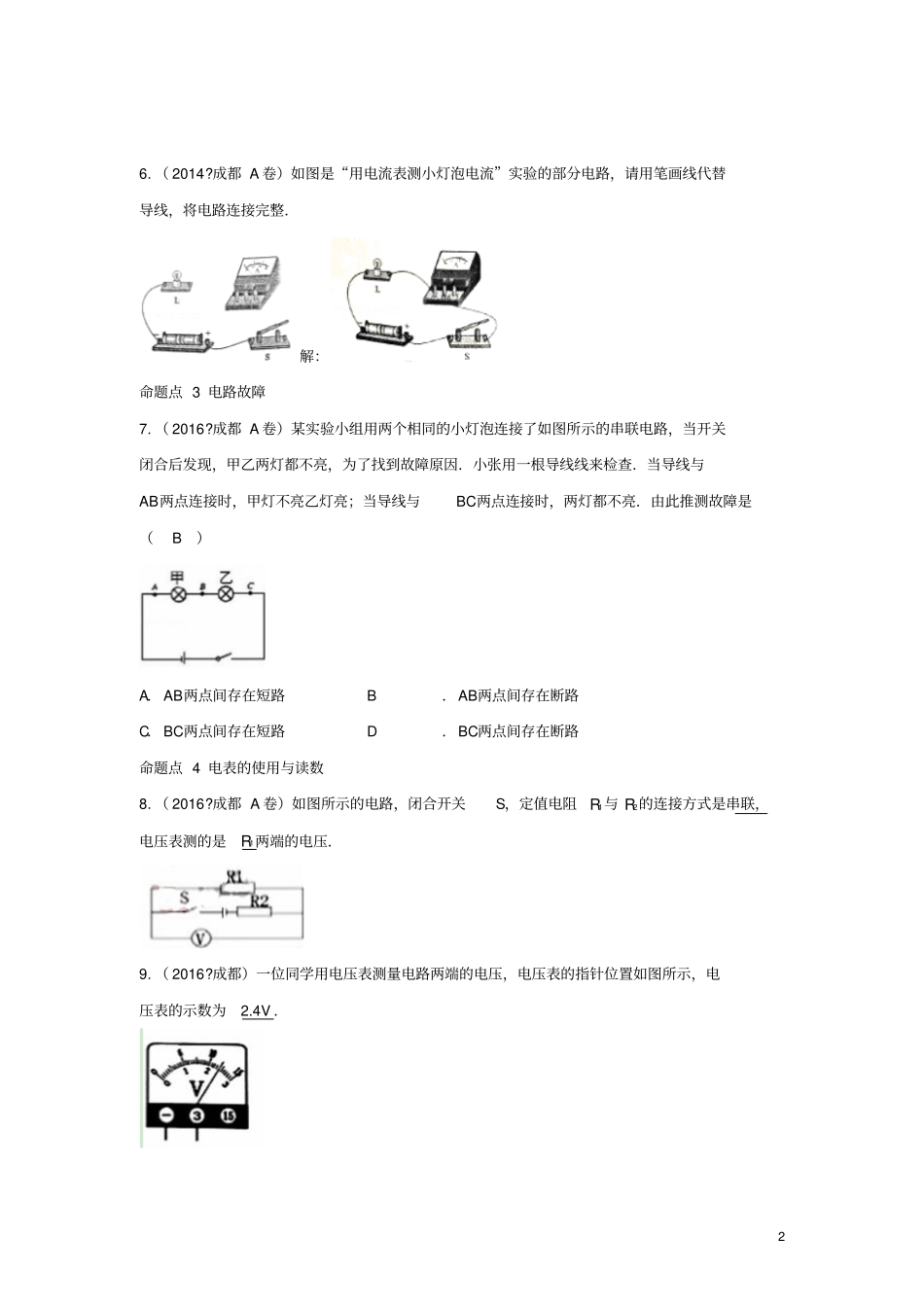

1 第 14 讲认识电路探究电流命题点 1 原子结构1. （ 2014?成都 A 卷）关于原子，下列说法正确的是（ A ）A．原子是由原子核和核外电子组成的 B．原子是由分子和电子组成C．原子核和电子都带负电 D．原子核外的电子都是静止的2. （ 2013?成都 A 卷）关于原子、原子核和核能，表述正确的是（B ）A．原子由质子和电子组成 B．原子核由质子和中子组成C．核能清洁无污染，利用核能有利无害 D．核能是我国当前利用的最主要能源3. （ 2012?成都 A 卷）关于原子和原子核，下列说法正确的是（ A ）A. 原子由原子核和核外电子组成 B. 原子由中子和质子组成C. 原子核由中子和电子组成 D. 原子核不能再分命题点 2 电路图与实物图4. （ 2013?成都 A 卷）在图中的四幅电路图中，与如图所示实物图对应的是（A ） A B C D 5. （ 2011?成都 A 卷）图甲所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V. 则图乙所示电路中，与之对应的是（A ）2 6. （ 2014?成都 A 卷）如图是“用电流表测小灯泡电流”实验的部分电路，请用笔画线代替导线，将电路连接完整．解：命题点 3 电路故障7. （ 2016?成都 A 卷）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（B ）A．AB两点间存在短路 B．AB两点间存在断路C．BC两点间存在短路 D．BC两点间存在断路命题点 4 电表的使用与读数8. （ 2016?成都 A 卷）如图所示的电路，闭合开关S，定值电阻R1与 R2的连接方式是串联，电压表测的是R1两端的电压．9. （ 2016?成都）一位同学用电压表测量电路两端的电压，电压表的指针位置如图所示，电压表的示数为2.4V ．3 10.（2015?成都 A 卷）如图 1 所示的电路， 当开关 S闭合后， 电流表测量的是通过L2（填“电源”、“L1”或“ L2”）的电流，电流表的指针偏转如图2 所示，电流表的示数为0.28 A ．11. （2012?成都 A 卷）图中电流表的示数是 2.4 A. 12. （2011?成都 A 卷）如图所示，甲、乙是电流表或电压表. 当开关 S 闭合后，要使电阻R1、R2 并联，甲表是电压表，乙表是电流表. 命题点 5 串并联电路中电流、电压关系13.（2015?成都 A 卷）...
