九年级物理上册 22 内燃机课件 (新版)教科版 课件VIP专享VIP免费

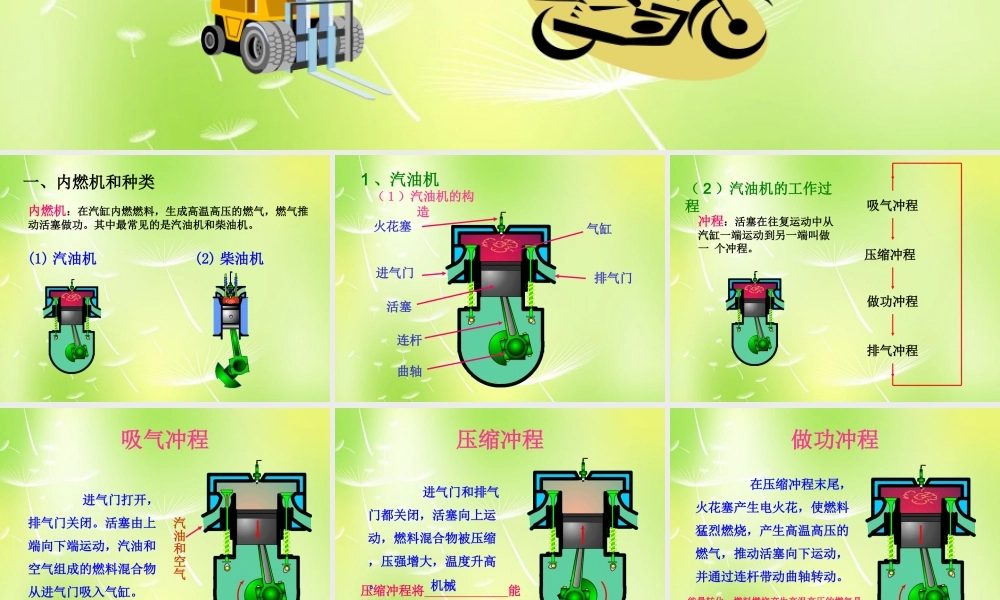

内燃机(1) 汽油机(2) 柴油机一、内燃机和种类内燃机：在汽缸内燃燃料，生成高温高压的燃气，燃气推动活塞做功。其中最常见的是汽油机和柴油机。（ 1 ）汽油机的构造火花塞进气门活塞连杆气缸排气门1 、汽油机曲轴压缩冲程做功冲程排气冲程吸气冲程（ 2 ）汽油机的工作过程冲程：活塞在往复运动中从汽缸一端运动到另一端叫做一 个冲程。吸气冲程 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。汽油和空气压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。压缩冲程将 能转化为 能机械内 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。做功冲程能量转化：燃料燃烧产生高温高压的燃气是将 能转化为 能；燃气推动活塞运动是将 能转化为 能。化学机械内内排气冲程 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。燃烧后的废气2 、柴油机喷油嘴进气门活塞连杆排气门气缸曲轴柴油机工作原理吸气冲程 压缩冲程 做功冲程 排气冲程想想议议：汽油机和柴油机有什么不同点？1 、构造上的不同：2 、工作过程的不同：汽油机吸入的是空气和汽油组成的燃料混合物；柴油机吸入的是空气。汽油机属点燃式点火，柴油机属压燃式点火。柴油机缸内气体被压缩的程度比汽油机厉害，因此温度更高，压强更大。3 、使用范围不同：汽油机比较轻巧，常用在汽车、飞机和一些小型农业机械（如插秧机、机动喷雾器）上。柴油比汽油便宜，但柴油机比较笨重，主要用在载重汽车、火车、轮船、拖拉机、坦克等方面。有的地方还用它带动发电机发电。汽油机汽缸顶部有火花塞，柴油机汽缸顶部有喷油嘴。吸气冲程：压缩冲程：点火方式：内燃机1 、汽油机和柴油机一个工作循环要经历四个冲程，所以称为四冲程内燃机。2 、四冲程内燃机在一个循环中，活塞往复各运动 次，汽缸内的燃料燃烧后做功 次。213 、请思考：在不做功的过程，活塞为什么也会运动呢？靠飞轮的惯性来完成。
