九年级物理上册 153 串联和并联课件 新人教版 课件VIP免费

九年级物理上册 153 串联和并联课件 新人教版 课件九年级物理上册 153 串联和并联课件 新人教版 课件九年级物理上册 153 串联和并联课件 新人教版 课件九年级物理上册 153 串联和并联课件 新人教版 课件九年级物理上册 153 串联和并联课件 新人教版 课件

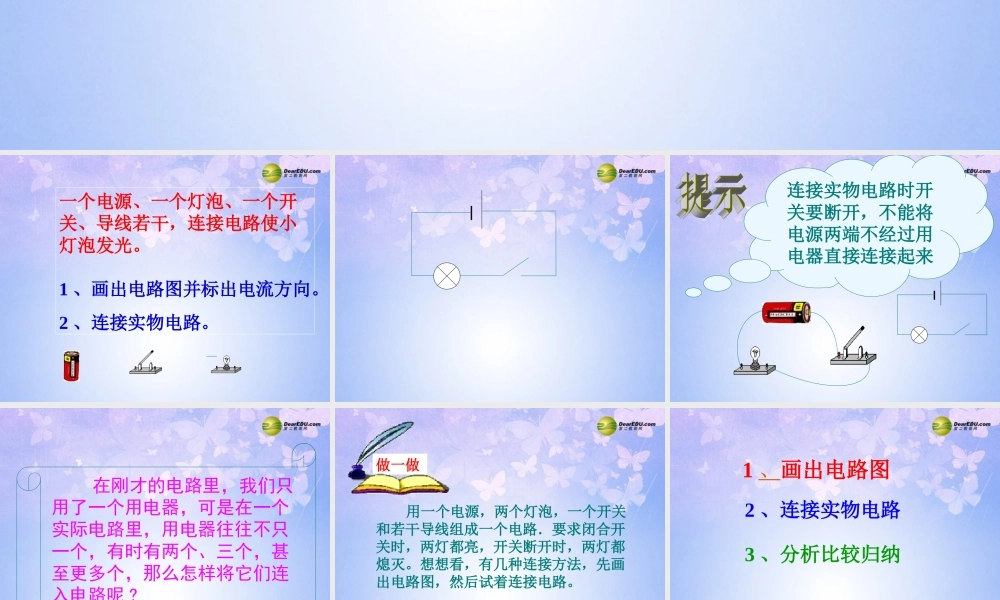

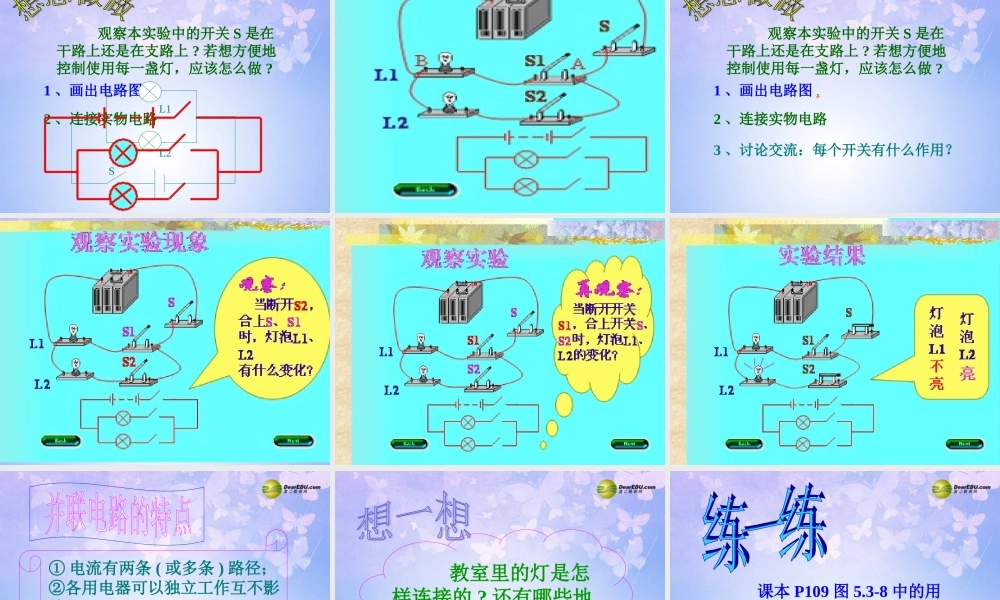

第三节 串联与并联一个电源、一个灯泡、一个开关、导线若干,连接电路使小灯泡发光。1 、画出电路图并标出电流方向。2 、连接实物电路。连接实物电路时开关要断开,不能将电源两端不经过用电器直接连接起来 在刚才的电路里,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时有两个、三个,甚至更多个,那么怎样将它们连入电路呢 ? 用一个电源,两个灯泡,一个开关和若干导线组成一个电路.要求闭合开关时,两灯都亮,开关断开时,两灯都熄灭。想想看,有几种连接方法,先画出电路图,然后试着连接电路。做一做1 、画出电路图2 、连接实物电路3 、分析比较归纳串联电路 如左图,把两只小灯泡,顺次连接在电路里,一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来 ----- 称串联电路。实验演示:如左图,两个灯泡的两端分别连在一起,然后接到电路 中,我们就说这两个灯泡是并联并联电路 课本图 5.3-5 ,请同学们用笔迹代替导线,将两灯泡组成串联电路,并画出它的电路图.L1L2S1 、 画出电路图标出电流的方向在电路板上把电路元件连接成串联电路( 两灯同时亮,同时熄灭. )2 、闭合、断开开关 S ,观察现象. 提问:看到了什么现 象 ?3 、 闭合开关使两灯泡发光然后将其中的一个灯泡取下观察另一个灯泡有什么现象?4 、改变开关 S 的位置对串联电路有无影响 ?(另一个灯泡熄灭)(没有影响) 串联电路有什么特点:元件头尾顺次连接,电流只有一条路径没有分支,用电器工作互相影响,电路中只需要一个开关,且开关的位置对电路没有影响.② 熄灭一盏灯,观察另一盏灯的发光情况.① 闭合、断开开关,观察开关 S 控制几盏灯 ?找一位同学在电路板上连接课本上图 5.3-2 的并联电路.③ 分析电流有几条路径.④ 利用多媒体,在并联电路图上标出电流方向,找到分、合点.明确并联电路中的干路和支路. 观察本实验中的开关 S 是在干路上还是在支路上 ? 若想方便地控制使用每一盏灯,应该怎么做 ?1 、画出电路图 ,2 、连接实物电路L1L2S 观察本实验中的开关 S 是在干路上还是在支路上 ? 若想方便地控制使用每一盏灯,应该怎么做 ?1 、画出电路图 ,2 、连接实物电路3 、讨论交流:每个开关有什么作用?① 电流有两条 ( 或多条 ) 路径;②各用电器可以独立工作互不影响;③干路的开关控制整个干路,支路的开关只控制本支路. 教室里的灯是怎样连接的 ? ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理上册 153 串联和并联课件 新人教版 课件
