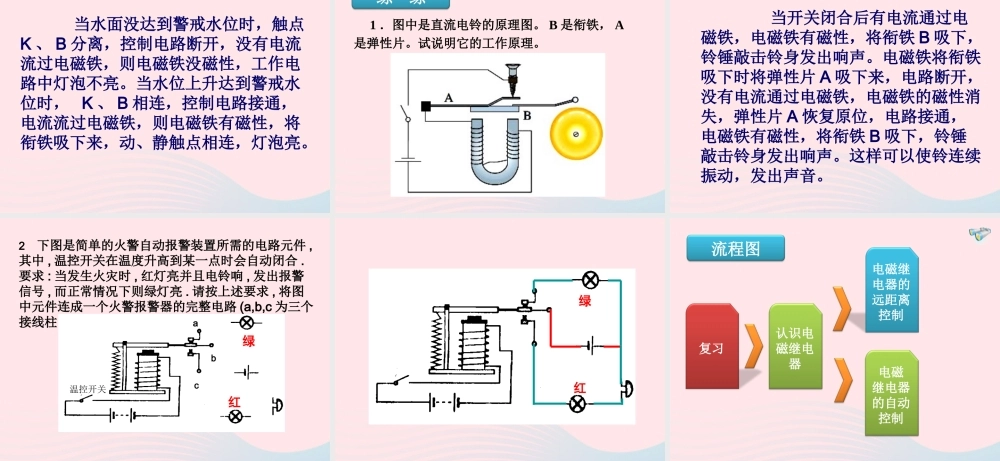

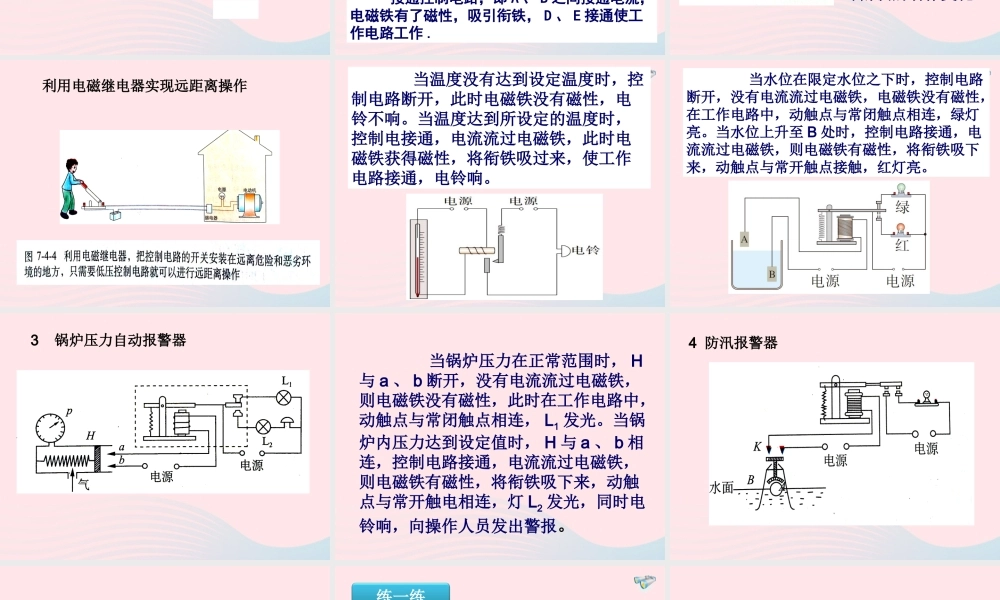

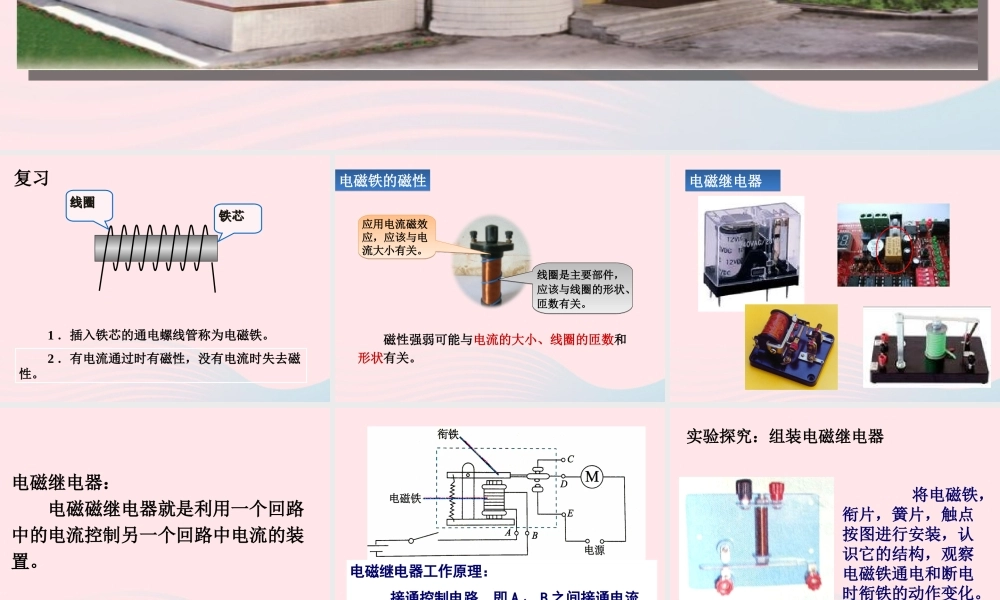

第七章 第 4 节 电磁继电器线圈线圈铁芯铁芯 1 ．插入铁芯的通电螺线管称为电磁铁。 2 ．有电流通过时有磁性，没有电流时失去磁性。复习 磁性强弱可能与电流的大小、线圈的匝数和形状有关。应用电流磁效应，应该与电流大小有关。应用电流磁效应，应该与电流大小有关。线圈是主要部件，应该与线圈的形状、匝数有关。线圈是主要部件，应该与线圈的形状、匝数有关。电磁铁的磁性电磁铁的磁性电磁继电器电磁继电器电磁继电器： 电磁磁继电器就是利用一个回路中的电流控制另一个回路中电流的装置。 电磁继电器工作原理： 接通控制电路，即 A 、 B 之间接通电流，电磁铁有了磁性，吸引衔铁， D 、 E 接通使工作电路工作 .实验探究：组装电磁继电器 将电磁铁，衔片，簧片，触点按图进行安装，认识它的结构，观察电磁铁通电和断电时衔铁的动作变化。利用电磁继电器实现远距离操作1 ．图中是一种温度自动报警器的原理图。制作水银温度计时在玻璃管中封入一段金属丝，当温度达到金属丝下端所指的温度时，电铃就响起来，发出报警信号。说明它的工作原理。电磁继电器可以实现多种形式的自动控制 当温度没有达到设定温度时，控制电路断开，此时电磁铁没有磁性，电铃不响。当温度达到所设定的温度时，控制电接通，电流流过电磁铁，此时电磁铁获得磁性，将衔铁吸过来，使工作电路接通，电铃响。 2 ．图中是一种自动水位显示器。试说明它的工作原理。 当水位在限定水位之下时，控制电路断开，没有电流流过电磁铁，电磁铁没有磁性，在工作电路中，动触点与常闭触点相连，绿灯亮。当水位上升至 B 处时，控制电路接通，电流流过电磁铁，则电磁铁有磁性，将衔铁吸下来，动触点与常开触点接触，红灯亮。3 锅炉压力自动报警器 当锅炉压力在正常范围时， H与 a 、 b 断开，没有电流流过电磁铁，则电磁铁没有磁性，此时在工作电路中，动触点与常闭触点相连， L1 发光。当锅炉内压力达到设定值时， H 与 a 、 b 相连，控制电路接通，电流流过电磁铁，则电磁铁有磁性，将衔铁吸下来，动触点与常开触电相连，灯 L2 发光，同时电铃响，向操作人员发出警报。4 防汛报警器 当水面没达到警戒水位时，触点K 、 B 分离，控制电路断开，没有电流流过电磁铁，则电磁铁没磁性，工作电路中灯泡不亮。当水位上升达到警戒水位时， K 、 B 相连，控制电路接通，电流流过电磁铁，则电磁铁有磁性，将衔铁吸下来，动、静触点相连，灯泡...
