九年级物理 第十三章第四节杠杆课件 人教新课标版 课件VIP免费

九年级物理 第十三章第四节杠杆课件 人教新课标版 课件九年级物理 第十三章第四节杠杆课件 人教新课标版 课件九年级物理 第十三章第四节杠杆课件 人教新课标版 课件九年级物理 第十三章第四节杠杆课件 人教新课标版 课件九年级物理 第十三章第四节杠杆课件 人教新课标版 课件

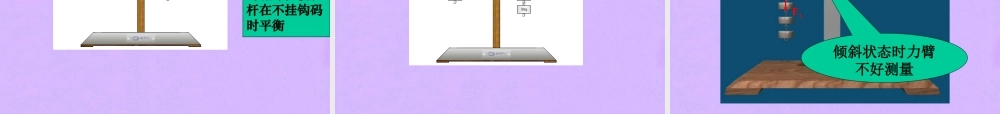

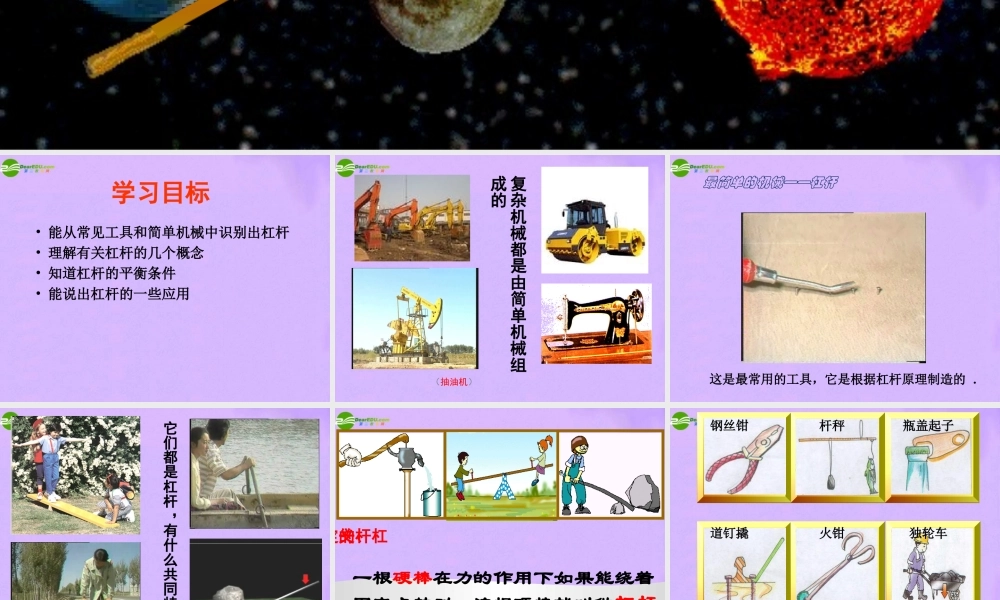

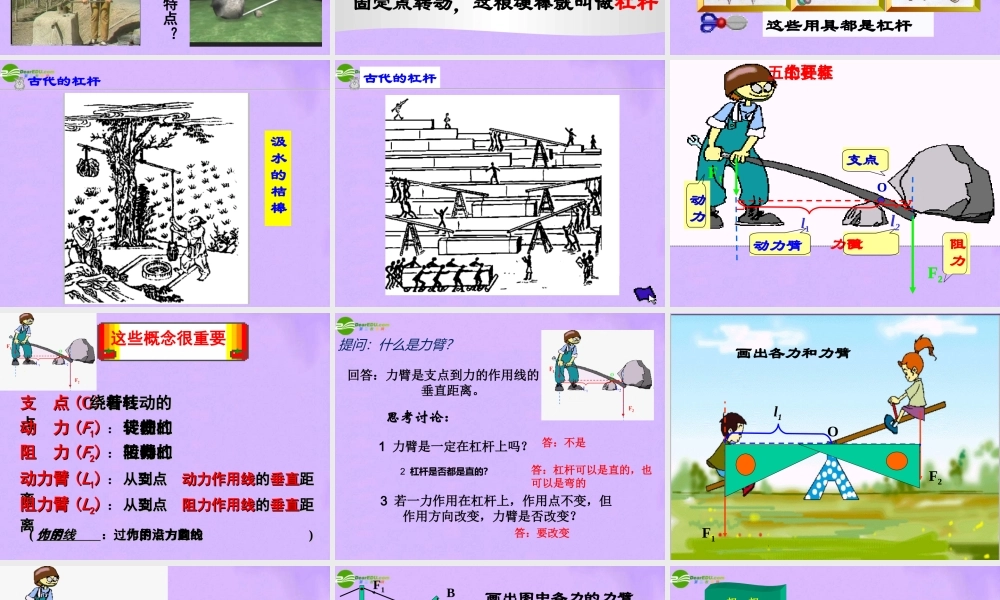

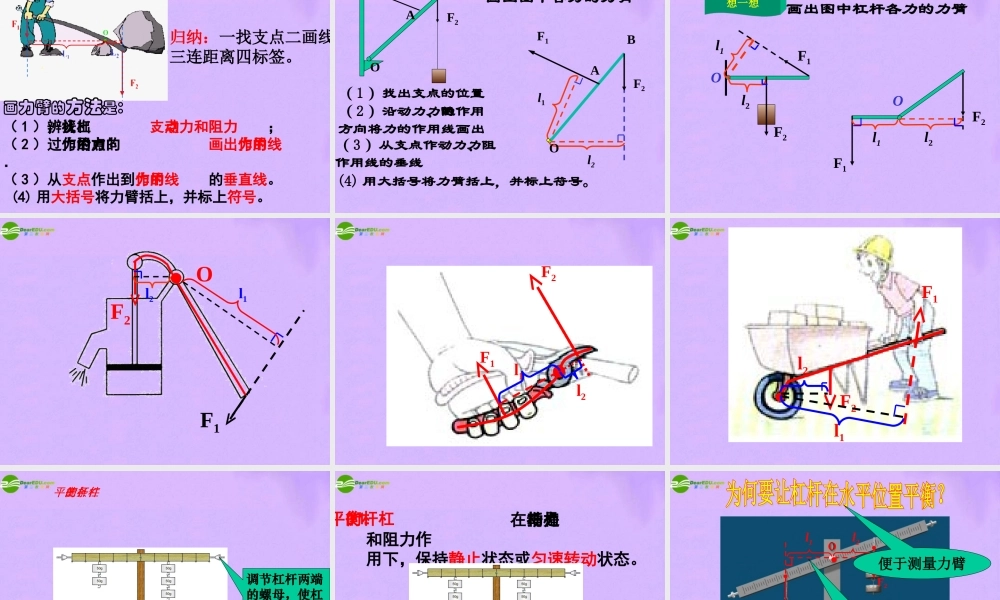

第四节 杠杆• 能从常见工具和简单机械中识别出杠杆• 理解有关杠杆的几个概念• 知道杠杆的平衡条件• 能说出杠杆的一些应用学习目标复杂机械都是由简单机械组成的(抽油机)最简单的机械——杠杆 这是最常用的工具,它是根据杠杆原理制造的 .它们都是杠杆,有什么共同特点?一根硬棒在力的作用下如果能绕着固定点转动,这根硬棒就叫做杠杆一、杠杆的定义这些用具都是杠杆钢丝钳 杆秤 瓶盖起子道钉撬 火钳 独轮车汲水的桔槔古代的杠杆古代的杠杆OOF1F1F1F2F2F2Ol1l2支点 动力阻力动力臂阻力臂二、杠杆的五个要素支 点支 点 ((oo)) :杠杆绕着转动的杠杆绕着转动的点点动 力动 力 ((FF11)) :促使杠杆转动的力促使杠杆转动的力阻 力阻 力 ((FF22)) :阻碍杠杆转动的力阻碍杠杆转动的力动力臂动力臂 ((LL11)) :从支点到从支点到动力作用线动力作用线的的垂直垂直距距离离阻力臂阻力臂 ((LL22)) :从支点到从支点到阻力作用线阻力作用线的的垂直垂直距距离离(( 力的作用线力的作用线:过力的作用点,沿力的方向的直线:过力的作用点,沿力的方向的直线))这些概念很重要提问:什么是力臂?2 杠杆是否都是直的?回答:力臂是支点到力的作用线的 垂直距离。思考讨论:1 力臂是一定在杠杆上吗?3 若一力作用在杠杆上,作用点不变,但 作用方向改变,力臂是否改变?答:不是答:杠杆可以是直的,也可以是弯的答:要改变F1F2l1l2O画出各力和力臂( 1 )辨认杠杆,找出支点、动力和阻力;( 2 )过力的作用点沿力的方向画出力的作用线.( 3 )从支点作出到力的作用线的垂直线。 (4) 用大括号将力臂括上,并标上符号。画力臂的方法是:归纳:一找支点二画线,三连距离四标签。l2l1BF2OF1AF2BOAF1画出图中各力的力臂( 1 )找出支点的位置( 2 )沿动力、阻力的作用方向将力的作用线画出( 3 )从支点作动力、阻力作用线的垂线(4) 用大括号将力臂括上,并标上符号。画出图中杠杆各力的力臂F1F2l1l2F1F2l1Ol2O想一想F1F2Ol2l1F2F1l2l1F2F1l2l1三、杠杆的平衡条件调节杠杆两端的螺母,使杠杆在不挂钩码时平衡1. 杠杆的平衡: 是指杠杆在动力和阻力作用下,保持静止状态或匀速转动状态。·F1F2Ol1l2倾斜状态时力臂不好测量便于测量力臂Ol1l2F1F22 、实验探究:杠杆的平衡条件( 1 )提出问题:杠杆平衡时,动力、动力臂、阻力、阻力臂之间存在着怎样的关系? ( 2 )猜想与假设:假设一:假设二:假...
