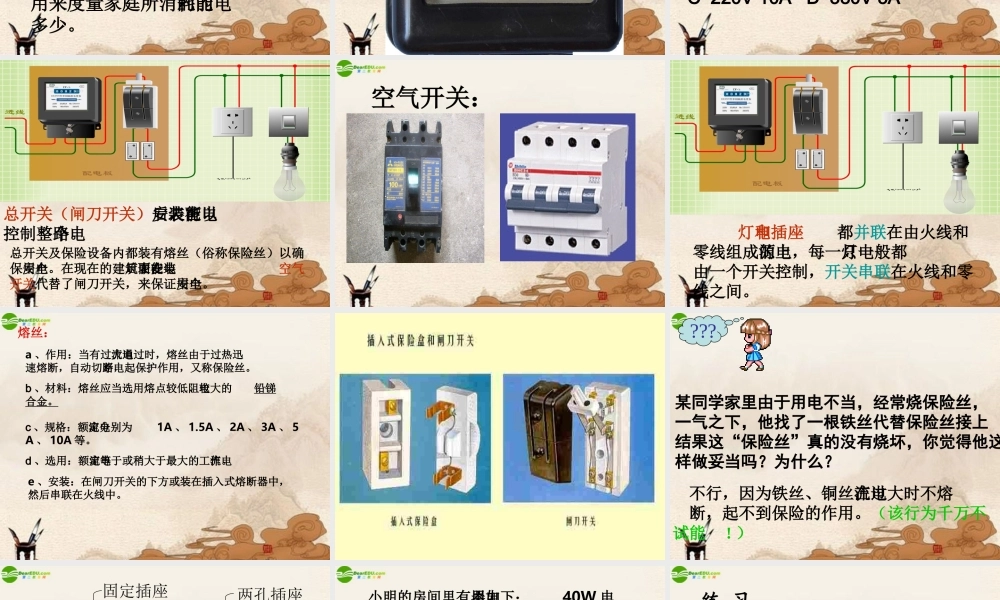

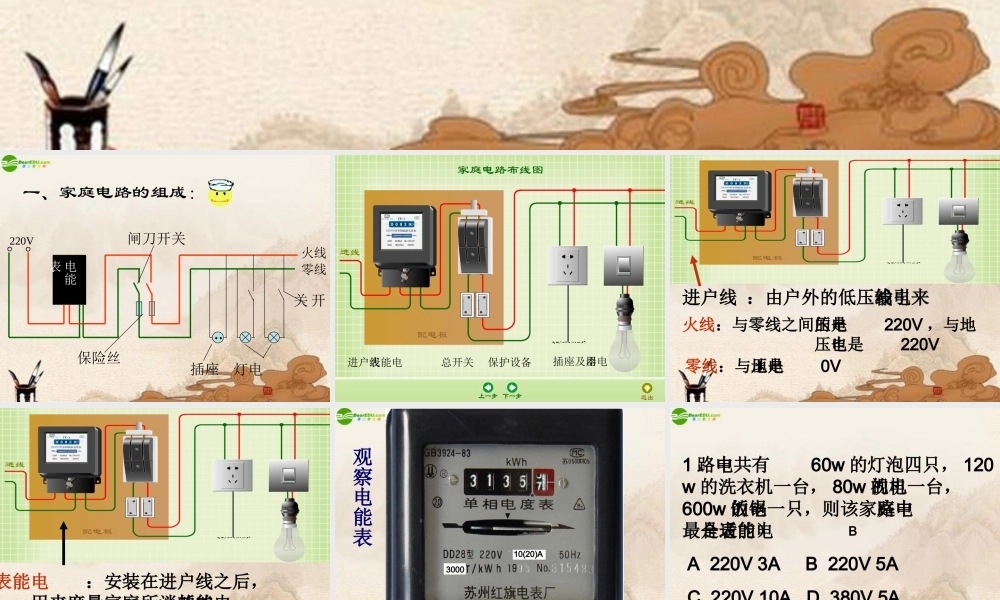

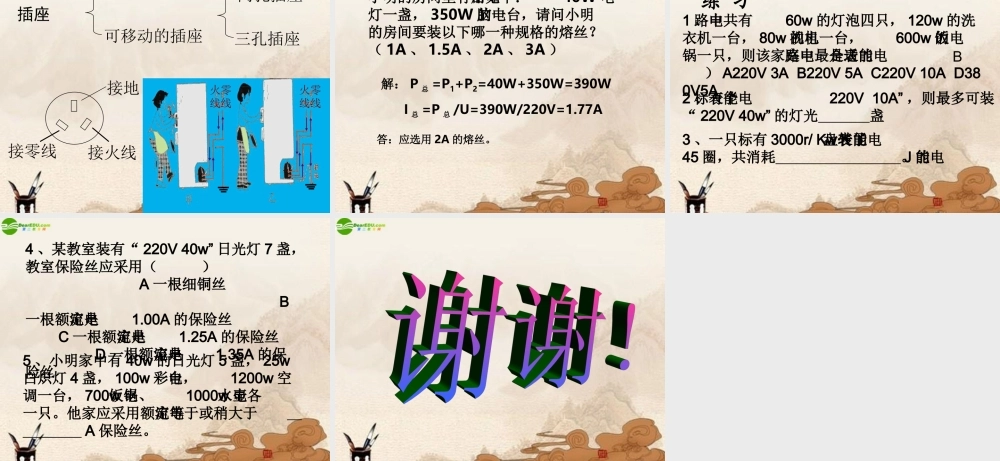

家庭电路 一、家庭电路的组成：..。。220V火线零线电能表保险丝闸刀开关插座电灯开关进户线电能表总开关保护设备插座及用电器火线：与零线之间的电压是220V ，与地 电压也是220V 进户线 ：由户外的低压输电线引来零线：与地电压是0V电能表：安装在进户线之后，用来度量家庭所消耗的电能的多少。10(20)A3000观察电能表1 、电路中共有60w 的灯泡四只， 120w 的洗衣机一台， 80w 的电视机一台，600w 的电饭锅一只，则该家庭电路中最合适的电能表是（ ） A 220V 3A B 220V 5A C 220V 10A D 380V 5A B总开关（闸刀开关）安装在电能表后，可以控制整个电路。总开关及保险设备内都装有熔丝（俗称保险丝）以确保用电安全。在现在的建筑中在电能表后面安装空气开关代替了闸刀开关，来保证用电安全。空气开关： 电灯和插座都并联在由火线和零线组成的电源上，每一只电灯一般都由一个开关控制，开关串联在火线和零线之间。e 、安装：在闸刀开关的下方或装在插入式熔断器中，然后串联在火线中。a 、作用：当有过大电流通过时，熔丝由于过热迅速熔断，自动切断电路，起保护作用，又称保险丝。c 、规格：额定电流分别为1A 、 1.5A 、 2A 、 3A 、 5A 、 10A 等。d 、选用：额定电流等于或稍大于最大的工作电流。熔丝：b 、材料：熔丝应当选用熔点较低、电阻较大的铅锑合金。???某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试! ）插座固定插座可移动的插座两孔插座三孔插座接零线接火线接地火零线线火零线线小明的房间里有用电器如下：40W 电灯一盏， 350W 的电脑一台，请问小明的房间要装以下哪一种规格的熔丝？（ 1A 、 1.5A 、 2A 、 3A ）解： P 总 =P1+P2=40W+350W=390W I 总 =P 总 /U=390W/220V=1.77A答：应选用 2A 的熔丝。练 习1 、电路中共有60w 的灯泡四只， 120w 的洗衣机一台， 80w 的电视机一台，600w 的电饭锅一只，则该家庭电路中最合适的电能表是（ ） A220V 3A B220V 5A C220V 10A D380V5A B2 、一个电能表标有“220V 10A” ，则最多可装“ 220V 40w” 的灯光 盏3 、一只标有 3000r/ Kw·h 的电能表，表盘转了45 圈，共消耗 J 的电能。4 、某教室装有“ 220V ...
