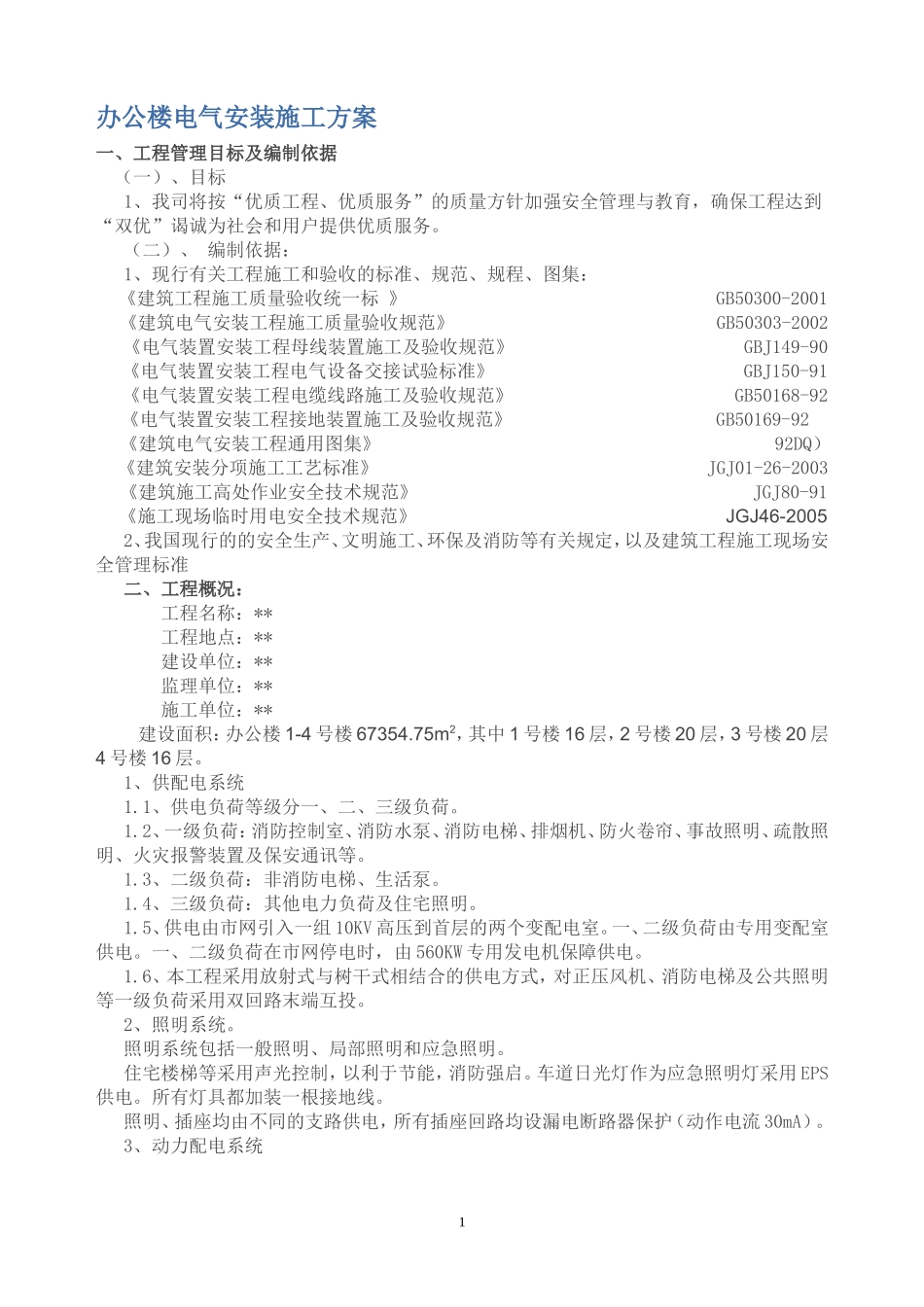

办公楼电气安装施工方案一、工程管理目标及编制依据（一）、目标1、我司将按“优质工程、优质服务”的质量方针加强安全管理与教育，确保工程达到“双优”谒诚为社会和用户提供优质服务。（二）、编制依据：1、现行有关工程施工和验收的标准、规范、规程、图集：《建筑工程施工质量验收统一标》GB50300-2001《建筑电气安装工程施工质量验收规范》GB50303-2002《电气装置安装工程母线装置施工及验收规范》GBJ149-90《电气装置安装工程电气设备交接试验标准》GBJ150-91《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程接地装置施工及验收规范》GB50169-92《建筑电气安装工程通用图集》92DQ）《建筑安装分项施工工艺标准》JGJ01-26-2003《建筑施工高处作业安全技术规范》JGJ80-91《施工现场临时用电安全技术规范》JGJ46-20052、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及建筑工程施工现场安全管理标准二、工程概况：工程名称：**工程地点：**建设单位：**监理单位：**施工单位：**建设面积：办公楼1-4号楼67354.75m2，其中1号楼16层，2号楼20层，3号楼20层4号楼16层。1、供配电系统1.1、供电负荷等级分一、二、三级负荷。1.2、一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯等。1.3、二级负荷：非消防电梯、生活泵。1.4、三级负荷：其他电力负荷及住宅照明。1.5、供电由市网引入一组10KV高压到首层的两个变配电室。一、二级负荷由专用变配室供电。一、二级负荷在市网停电时，由560KW专用发电机保障供电。1.6、本工程采用放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采用双回路末端互投。2、照明系统。照明系统包括一般照明、局部照明和应急照明。住宅楼梯等采用声光控制，以利于节能，消防强启。车道日光灯作为应急照明灯采用EPS供电。所有灯具都加装一根接地线。照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流30mA）。3、动力配电系统1本工对一、二级负荷均采用双回路末端自投方式（引至市电低压母线段和专用发电机母线段），小于、等于15KW的电动机采用直接启动的方式，大于15KW的电动机采用降压启动方式。消防动力配电干线选用ZHYJV-1KV、NHVV-IKV电力电缆。消防动力及照明支线选用ZRBV-500V导线，所有支线均穿钢管沿墙及楼板暗敷。4、防雷及接地系统。本工程按照二级建筑物设置防雷保护措施。采用TN-S接地系统，利用桩基础和地梁作为防雷接地体（同时也作为电气综合接地装置），利用构造柱的主钢筋两根直径不小于16mm作为防雷引下线，弱电中心、电梯井道、变配电室、电气竖井、建筑物内的各种金属管道、卫生间等作等电位连接。6、所有弱电系统只做到配管预留。由相关专业公司负责安装。三、各阶段工作。序号施工阶段工作内容1前期准备编制单项技术交底预埋管材的选型和采购施工队伍进场根据土建施工进度计划编制阶段计划2结构配合配合土建开始电气线管预埋、预留、防雷接地焊接完成设备材料的选型，审批和定货3安装调试大面积开展安装工作，并配合土建完成各部分的安装工作变配电室，机房安装电器各系统调试4收尾验收大面积的收尾和调试竣工清理及验收准备竣工资料四、主要施工机械设备配置根据施工方案、施工进度，按照施工机械的类型、数量、进场时间等，具体施工机具需求计划详见配套计划。五、工期计划及保证措施采用均衡、节拍、立体交叉作业，与结构、装修、市政工程密切配合插入，保证工程按期完成。1、根据项目部总控计划，在施工过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响总控计划。3、切实落实安装配套计划的实施，保证施工计划的进展和实现。4、及时与土建施工进行协调，避免工序、技术、作业面等矛盾。5、劳动力实行专业化组织，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度26、由于本工程面积较大，质量标准要求高,需根据工程各阶段施工重点，及时调配相应专业劳...
